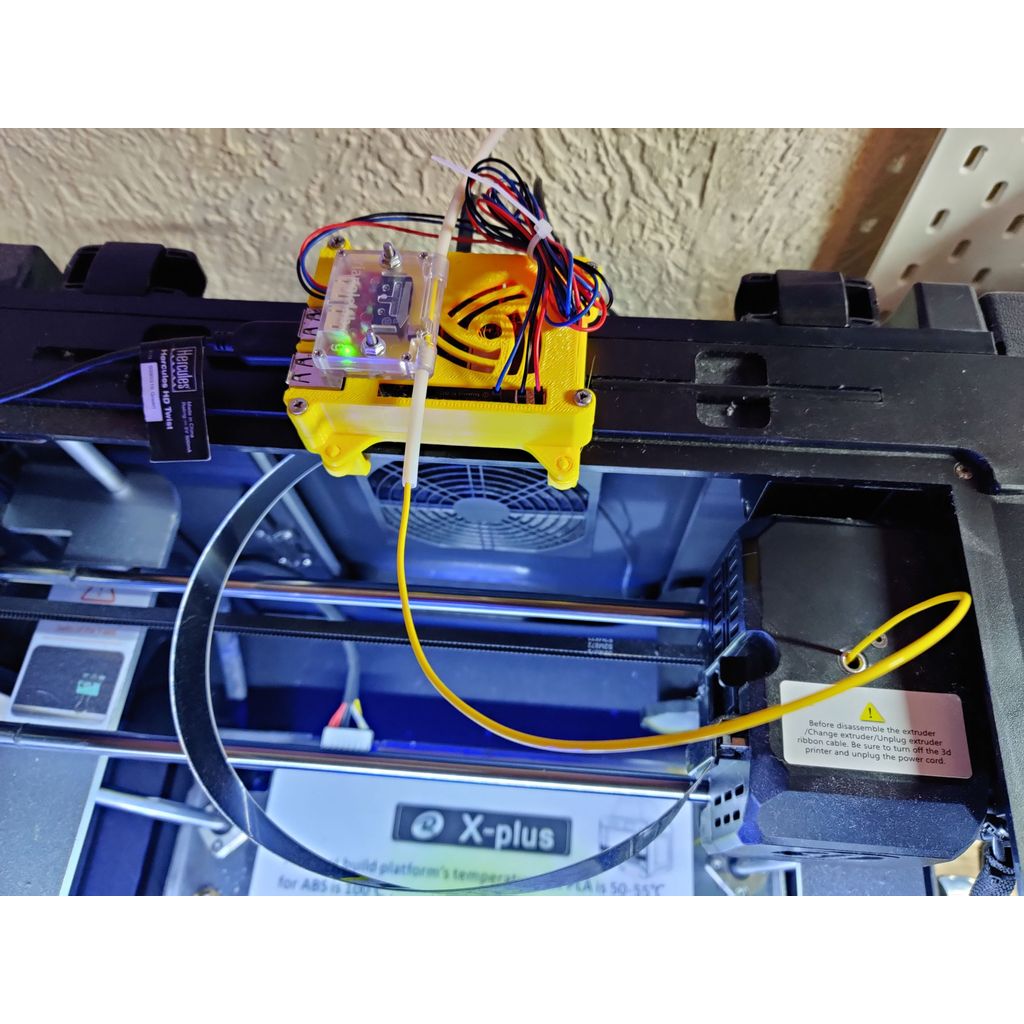

Ich wollte einen Filament-Ausgangssensor zu meinem Qidi Tech X-Plus hinzufügen. Dieses Modell modifiziert ein bestehendes Raspberry Pi 3-Gehäuse, um Löcher für die Montage eines Filament-Ausgangssensors und Clips zur Montage auf dem X-Plus zu haben.

Leider ist Octoprint für diesen Drucker nicht verfügbar, es sei denn, man möchte in das Motherboard einsteigen. Also benutze ich Node-Red zum Überwachen, bis ich etwas Besseres schreibe.

Der verwendete Filament-Ende-Sensor ist dieser:https://www.amazon.co.uk/gp/product/B07DHD8WHF/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1

Du wirst Folgendes ausdrucken müssen:
2x Druckerzubehör.
1x Pi3-Unterteil (rpi3-bottom_netfabb.stl aus dem ursprünglichen Pi-Gehäusedesign)
1x Pi Top

Qidi Tech X-Plus

Spiel keine Rolle.

Ja

200

20

Unterstützungen werden für das Raspberry Pi-Gehäuse nicht benötigt, aber sie werden benötigt, um die Teile zu drucken, die das Gehäuse am Drucker befestigen.

Die Druckerzubehörteile haben eine Reibungsverbindung mit dem Pi-Gehäuse. Befestigen Sie den Filament-Auslauf-Sensor an der Oberseite, setzen Sie den Pi ein und schließen Sie alles wieder.

Verkabelung für den Filamentsensor

• Roter Draht zu 3,3V (Pin 1)
• Schwarzer Draht zu GND (Pin 9)
• Verbleibender Draht zu GPIO18 (Pin 12)

Klebe die Teile zusammen und setze sie auf den Drucker. Beachte, dass es hinten nichts gibt, um sie zu befestigen, also solltest du vielleicht Klebeband oder ähnliches verwenden, um sie an Ort und Stelle zu halten.

Dann geht es daran, es zu programmieren. Ich habe Node-Red verwendet, da es einfach ist, damit etwas zu prototypieren. Node-Red sendet dann Benachrichtigungen an Telegram für alle Ausfallprobleme, um mich zu warnen.

Die Anweisungen zum Einrichten von Node-Red auf einem Raspberry Pi befinden sich unterhttps://nodered.org/docs/getting-started/raspberrypi

Schließlich plane ich, ein UDP-Paket mit etwas G-Code zu senden, um den Druck zu pausieren, wenn ein Mangel erkannt wird. Im Moment muss ich einfach zum Drucker rennen, bevor er ausgeht!

Der Node-Red-Flow ist relativ einfach zu starten. Bild unten.
