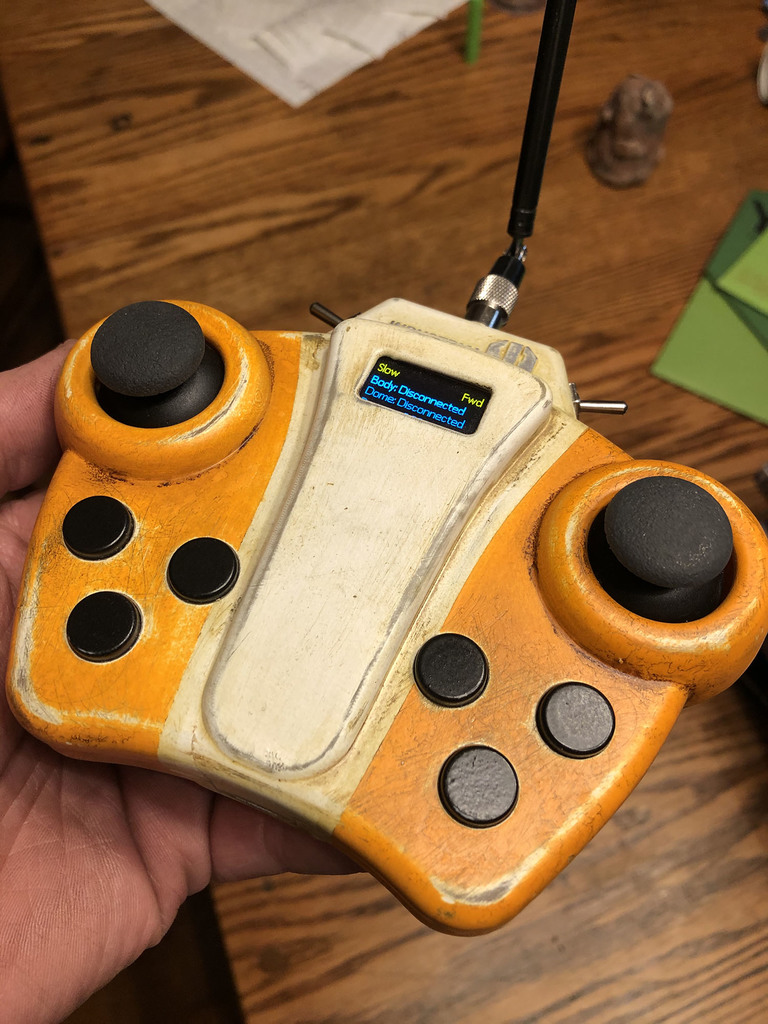

이것은 Joe Latiola가 설계하고 그의 놀라운 Joe's Drive for BB 유닛과 함께 제공된 컨트롤러의 직접적인 대체품으로 설계되었습니다. 설계 구성 요소는 비슷하지만, 크기 제한 때문에 대부분의 구성 요소가 다른 구성 요소로 대체되었습니다. 저는 파일과 함께 자재 목록을 포함시켰습니다.

배선 - 저는 조의 원본 컨트롤러와 같은 배선 다이어그램을 따랐습니다. 그러나, 케이블을 최대한 짧게 두고 부피를 최소화할 수 있는 방식으로 배선을 하는 것이 중요합니다. 이 컨트롤러는 매우 작고, 내부에 여분의 공간이 없습니다. 저는 깃털 부착 지점 아래에 케이블을 배선했습니다. 또한 모든 그라운드 케이블을

메인 조이스틱 - 공간 고려 때문에, 나는 각도가 된 핀들을 제거했고 PCB의 뒷면에 내 전선들을 직접 용접했습니다. 나는 또한, 설치 전에 백플레이트를 제거하기 위해 Dremel 도구로 그 PCB의 바깥 가장자리를 잘라냈습니다. (참고: 사진은 디자인의 첫 번째 버전입니다. 현재 버전에서는

PSP 조이스틱 - 필요 없겠지만, PSP 조이스틱의 이어부분을 잘라냈습니다.

부속품 - 당신의 페더보드를 이중 테이프로 부착하세요. 저도 PSP 조이스틱과 OLED 화면을 고정하는데 핫 글루를 사용했습니다. 버튼들은 버튼 클립으로 고정되어 있습니다. 저는 이것들을 FDM 프린터로 인쇄했습니다.

애니큐브릭

포톤

예.

예.

저는 이것을 중간 크기의 레진 프린터에 인쇄하기 위해 디자인했습니다. 저는 Anycubic Photon Mono X를 사용했습니다.
