Исправление двойного хотэнда для Prusa.

Дуальная поддержка головки экструдера для принтера Prusa I3 с Bowden-экструдером.
Новая версия, замок с закругленными углами.

Изготовлено для объекта:
http://www.thingiverse.com/thing:990595

Ты можешь помочь мне делать больше подобных вещей.
Покупайте мои дизайны на Pinshape:http://pinshape.com/users/27920-jsirgado
Файл OpenSCAD там, вы можете изменить всё.

Может быть, вам нужно откорректировать файл OpenSCAD для вашего горячего экструдера и создать новый файл STL.

Я вижу множество разных размеров головки экструдера, но она подойдет для:

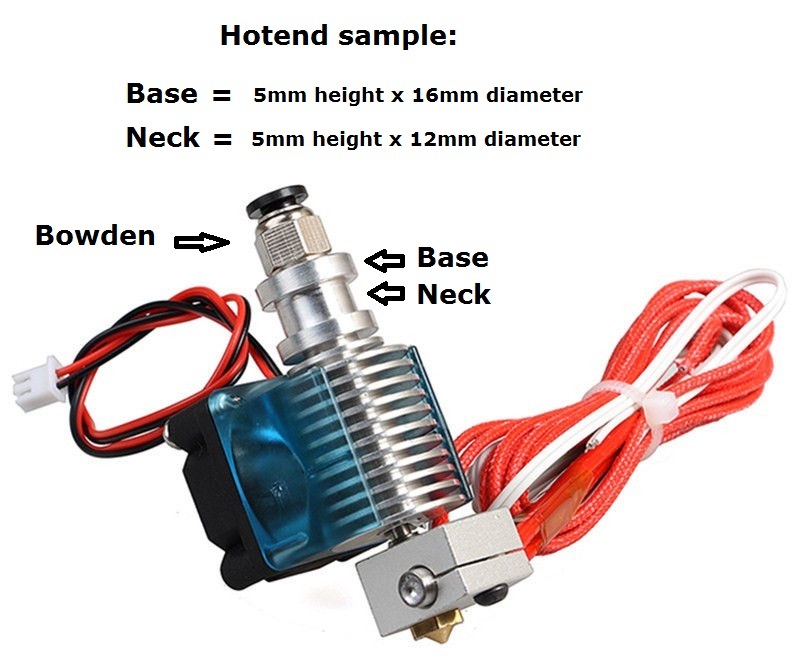

• Горячий элемент - основа диаметром 16 мм и высотой 5 мм, а также сопло диаметром 12 мм.
• Горячий элемент - основа диаметром 16 мм и высотой 5 мм, а также сопло диаметром 10 мм.

Вы можете просто вырезать 5 мм в основании горячего экструдера или использовать более длинные винты, если у вас есть свободное место в корпусе:

• Горячий элемент - основа диаметром 16 мм и высотой 10 мм, а также соединительный элемент диаметром 12 мм.
• Горячий элемент - основа диаметром 16 мм и высотой 10 мм, а также соединительная вставка длиной 10 мм.

Внимание:

Расстояние между центрами горячих элементов составляет 30 мм.
Мои горячие экструдеры имеют 22 мм в головке + кабели и винты.
Я считаю, что у вас не будет проблем до 25 мм в голове.

На этом всё.
