Hallo 3D-Gemeinde,
Ich finde die Geschichte um die OpenRC Traktor-Entwicklung von Makitpro interessant.
(http://www.thingiverse.com/thing:1967086), genial.
Alle Teile, außer dem Motor und der Elektronik, können ausgedruckt werden, und wenn dann etwas kaputt geht, kann es relativ schnell ersetzt werden.
Auch die Mods und das sonstige Zubehör, das Makitpro zur Verfügung stellt, sind super.
Was mir aber nicht gefallen hat, ist, dass der Motor-Mod eine starre durchgehende Achse antreibt. Warum ist hier kein Differenzialgetriebe vorgesehen?
Das hat mich dazu motiviert, selbst zu prüfen, ob sich die Möglichkeit für ein Differential ergeben könnte. Ich habe dazu verschiedene Teile mit DesignSpark Mechanical nachkonstruiert, um Änderungen in den Aufbau einfließen zu lassen. Dabei sind verschiedene Einzelheiten auf der Strecke geblieben, wie die Schraubpunkte für den hinteren Heber oder die Anhängevorrichtung, aber diese lassen sich relativ einfach nachträglich ergänzen.
Leider ist es auch so, dass, obwohl ich hier bereits einige Testdrucke gemacht habe, immer noch Änderungspotenzial vorhanden ist, um zum Beispiel die Lagerung des Motors zu verbessern. Ich musste feststellen, dass es beim Motor wahrscheinlich auch unterschiedliche Längen gibt und daher die hintere Strebe entfallen muss.
Aber das habe ich bei den Planungen nicht berücksichtigt.
Ich kann auch keine Getriebe oder Zahnräder konstruieren, was mich dazu veranlasst hat, hier bei Thingiverse nach den Teilen zu suchen, die ich benötige. Unter der Adresse www.thingiverse.com/thing:79938 habe ich das benötigte Differential gefunden, "barspin" hat hier ein geschlossenes Differential für den Maßstab 1:10 hinterlegt, was mir geeignet erschien. Die Antriebsachsen selbst wurden dann neu konstruiert. Das Input_Pinion

Bezüglich des Aufbaus selbst müssen die beiden Chassis-Teile mit Support und mindestens 55% Füllung gedruckt werden. Beim Getriebe und den Achsen ist der Support nicht erforderlich, der Druck sollte jedoch mit 100% Füllung erfolgen.
Das Getriebe wird zusätzlich mit zwei Kugellagern der gleichen Größe, wie sie bereits an den Achsen eingesetzt wurden, gelagert. Für den Aufbau des Getriebes eignen sich Senkkopfschrauben der Größe M3x10 gut, zusätzlich werden noch zwei Senkkopfschrauben für die Verschraubung des Differentialgehäuses benötigt. Falls vorhanden, verwenden Sie Schrauben für Kunststoff, Länge ca. 15mm. Auf die Achsen

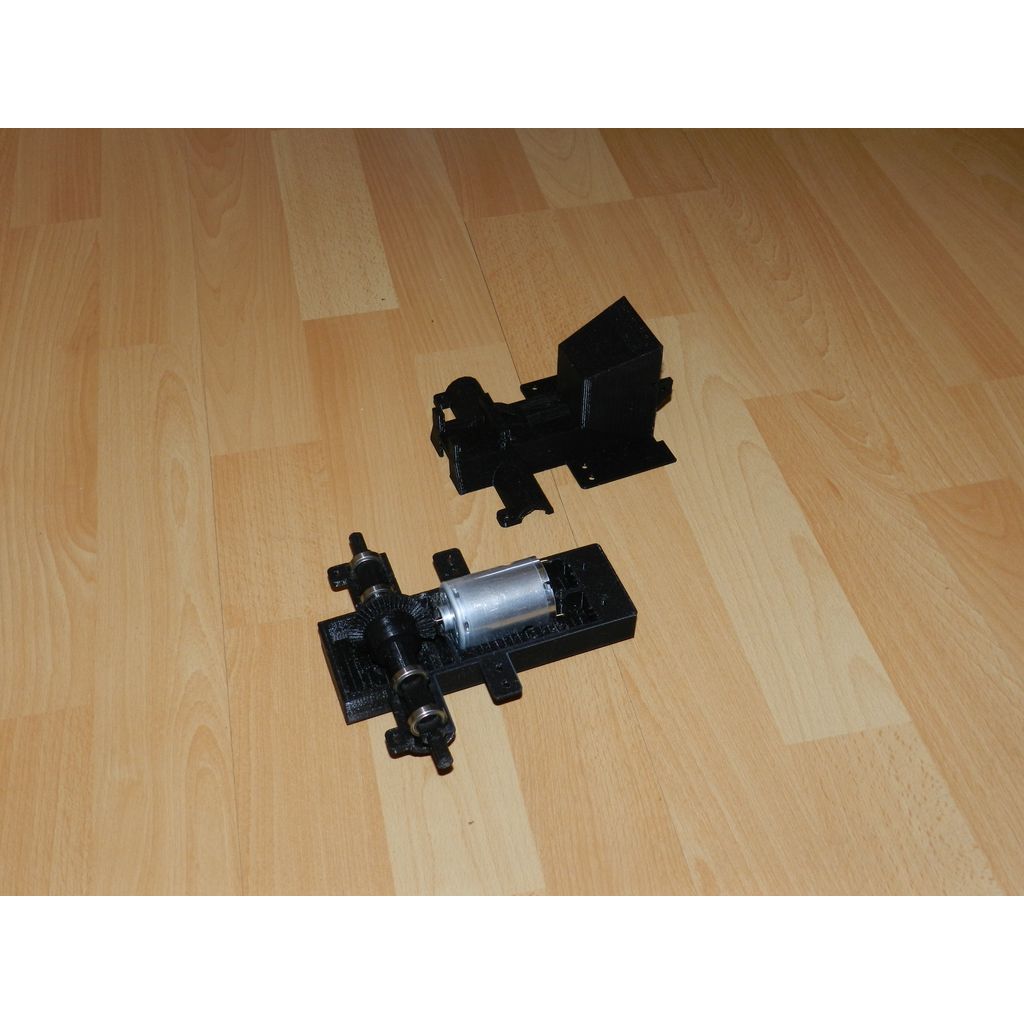

Die Kugellager aufsetzen und die Antriebseinheit in das untere Chassis einsetzen.
Das Input_Pinion auf die Motorachse setzen, hier ist wahrscheinlich kontrollierte Gewalt erforderlich, da der Achsdurchmesser größer ist als die Bohrung. Das ist beabsichtigt, da sich das Zahnrad sonst durchdrehen würde. Der Motor hat eine feste Position und wird in diese eingesetzt. Die Anschlusskabel, die natürlich vorher montiert sein müssen, führen aus dem unteren Chassis heraus und dann werden das obere und untere Chassis
Wie bereits weiter oben erwähnt, habe ich den Aufbau schon ein paar Mal durchgeführt. Schon während der Entwicklung waren einige Probedrucke notwendig, um die Umsetzbarkeit immer wieder zu überprüfen.
Allerdings ist der Motor (RS540) wahrscheinlich doch ein bisschen zu stark für den Antrieb. Bei dem Übersetzungsverhältnis, das sich aus dem Differential ergibt, wird der Traktor zu einer Rennmaschine. Deshalb ist es wahrscheinlich notwendig, einen Sender mit Servowegbegrenzung zu verwenden und dort vernünftige Werte einzustellen.
Mein Dank geht an alle, die mir mit ihren Beiträgen unbewusst dabei geholfen haben, dieses Projekt umzusetzen, und ein besonderer Dank geht an Makitpro, der diesen OpenRC-Gedanken ins Leben gerufen hat.

Hallo 3D-Community,
Ich finde die Geschichte rund um die OpenRC-Traktor-Entwicklung von Makitpro (http://www.thingiverse.com/thing:1967086) , fantastisch.
Alle Teile, außer dem Motor und der Elektronik, können gedruckt werden, und wenn dann etwas kaputt geht, kann es relativ schnell ersetzt werden.
Außerdem sind die Mods und das andere Zubehör, das Makitpro bietet, großartig.
Was mir jedoch nicht gefallen hat, ist, dass der Motormod einen starren kontinuierlichen Achse antreibt. Warum wird kein Differenzialgetriebe bereitgestellt?
Dies hat mich dazu veranlasst, selbst zu prüfen, ob die Möglichkeit eines Unterschieds auftreten könnte. Ich habe verschiedene Teile mit DesignSpark Mechanical rekonstruiert, um Änderungen in das Design einfließen zu lassen. Es gibt verschiedene Details auf der Strecke, wie z. B. die Befestigungspunkte für den hinteren Stossdämpfer oder die Anhängerkupplung, aber diese können relativ einfach ergänzt werden. Ich hab
Es ist leider synonym, obwohl ich bereits einige Testausdrücke gemacht habe, besteht immer noch Veränderungspotenzial, zum Beispiel könnte die Lagerung des Motors verbessert werden. Ich musste feststellen, dass der Motor wahrscheinlich unterschiedliche Längen hat, und daher muss die hintere Strebe weggelassen werden.
Ich habe das jedoch in den Plänen nicht berücksichtigt.
Ich kann keine Zahnräder konstruieren, was mich dazu veranlasst hat, hier bei Thingiverse nach den Teilen zu suchen, die ich brauche. Unter der Adresse www.thingiverse.com/thing:79938 habe ich das notwendige Differential gefunden, "barspin" hat hier ein geschlossenes Differential für den Maßstab 1:10 eingereicht, das für mich geeignet schien. Die Antriebswellen selbst wurden dann neu entworfen. Der Input_Pinion war leider

Für die Montage selbst müssen die beiden Chassis-Teile mit Support und mindestens 55% Füllung gedruckt werden. Das Getriebe und die Achsen benötigen keinen Support, aber der Druck sollte mit 100% Füllung erfolgen.
Das Getriebe wird zusätzlich mit zwei Kugellagern unterstützt, die dieselbe Größe haben wie die bereits auf den Achsen verwendeten. Für die Konstruktion des Getriebes eignen sich gut versenkte Kopfschrauben der Größe M3x10, außerdem werden zwei versenkte Kopfschrauben zum Schrauben des Differentialgehäuses benötigt. Falls verfügbar, verwenden Sie Schrauben für Kunststoff, Länge ca. 15mm.
Platzieren Sie das Kugellager und fügen Sie die Antriebseinheit in das untere Chassis ein.
Platziere das Input_Pinion auf der Motorachse, wahrscheinlich ist eine kontrollierte Kraft erforderlich, da der Achsendurchmesser größer als die Bohrung ist. Dies liegt daran, dass sich das Zahnrad sonst dreht. Der Motor hat eine feste Position und wird hineingesteckt. Die Anschlusskabel, die zuvor installiert werden müssen, müssen aus dem unteren Chassis entfernt werden und dann das obere und untere Chassis verschraubt werden
Wie bereits oben erwähnt, wurde das Design bereits einige Male durchgeführt, und bereits während der Entwicklung waren einige Probedrucke erforderlich, um die Machbarkeit immer wieder zu überprüfen.
Allerdings ist der Motor (RS540) wahrscheinlich etwas zu stark für den Antrieb. Mit dem Getriebeverhältnis, das aus dem Differential resultiert, wird der Traktor zu einer Rennmaschine, daher ist es notwendig, einen Sender mit Servo-Limit zu verwenden und vernünftige Werte einzustellen.
Mein Dank geht an alle, die mir mit ihren Beträgen unbewusst dabei geholfen haben, dieses Projekt umzusetzen, und ein ganz besonderer Dank geht an Makitpro, der diesen OpenRC-Gedanken ins Leben gerufen hat.

Nein.

0,2

55 - 100
