Bearbeitet am 30. Januar 2024, um die V3-Version mit geradem Wärmebremskühlhals einzuschließen.

Bearbeitet am 14. Januar 2024, um die V2-Version mit größeren Kühlkanalöffnungen einzuschließen. Einige Leute wollten es, also habe ich es ausprobiert und bearbeitet. Es ist schon seit einer Weile auf Printables, aber ich habe es vergessen, hier hinzuzufügen.

Prost!

Ich war so aufgeregt, einen Briss Fang auf meinen Drucker zu setzen. Dann erfuhr ich, dass es keinen gab, und ich las einen Forum-Beitrag, in dem er sagte, er würde keinen für die NEOs machen, weil es ein komplettes Redesign war. Also stieg ich aus meiner Komfortzone und beschloss, einen zu machen. Ich habe mehrere Versionen und Iterationen dieses Dings durchlaufen. Ich habe eine binäre und ASCII-ST

Offensichtlich ist es stark vom Briss Fang inspiriert, weil ich es für ein elegantes Design hielt und vor allem eine ausgezeichnete Sicht auf die Düse hatte. Dies ist kein Remake, es sind vollständig von Grund auf neu erstellte Skizzen, die auf Messungen meines Ender 3 MAX NEO basieren. Dies wird nicht zu anderen Druckern außerhalb der NEO-Familie passen, und ich kann das nicht einmal bestätigen (einige nette Leute haben geteilt, dass es zu jedem

In den Bildern ist auch die Version vor diesen Modellen enthalten, die ich tatsächlich gedruckt habe und benutzt habe. Es war in Ordnung, aber es ist aus PLA und es wurde etwas klebrig in der Nähe des Heizdrahtes. Es war eine sehr enge Passung, weil ich den CR Touch genau an der gleichen Stelle behalten wollte. Das hochgeladene Modell schob den CR Touch etwa 10 mm von der Düsen-Mittellinie weg, aber es

Druckeinstellungen und so weiter:

Ich habe mit PLA gedruckt, mit generischen Slicer-Einstellungen und Stützen, aber nur auf der Bauplatte. Ich werde es wahrscheinlich aus ABS machen, sobald ich welches bekomme und mutig genug bin, es zu versuchen. Das erste, das ich gedruckt habe, habe ich auf dem Kopf aufgestellt, und das hat gut funktioniert. Die Befestigungspunkte hatten die Schichtlinien längs entlang und ich war nervös

Minimale Anforderung an gekaufte Teile:

-Ein 40xx-Axialventilator. Der Standard-4010-Axialventilator soll wiederverwendet werden.

-Sechs m3 X 8mm Schrauben.

-Zwei m3 Nüsse.

-Drei #8 X 5/8" Schrauben.

Optionale Sachen:

-Zwei 40xx Axialventilatoren deiner Wahl. Ich habe ein Zweierpack von 4020 bekommen, also habe ich mich dafür entschieden.

-LED-Streifenlicht. Ich habe einen Abschnitt unter dem Kühlplenum des Heizkopfes platziert, und es ist erstaunlich.

(Wenn Sie die Version mit dem beheizten Messingmutter-Einsatz verwenden, benötigen Sie drei 3mm-Gewinde-X-6mm-lange Mutter-Einsätze mit einem Hauptdurchmesser von 5mm. Meine kamen von Amazon)

Es führt kein Weg daran vorbei, wenn du das cooler machen willst, Löten ist erforderlich. Sobald du anfängst, ist alles reversibel, aber es wird auch Löten erfordern, um die Standardlüfter wieder anzuschließen.

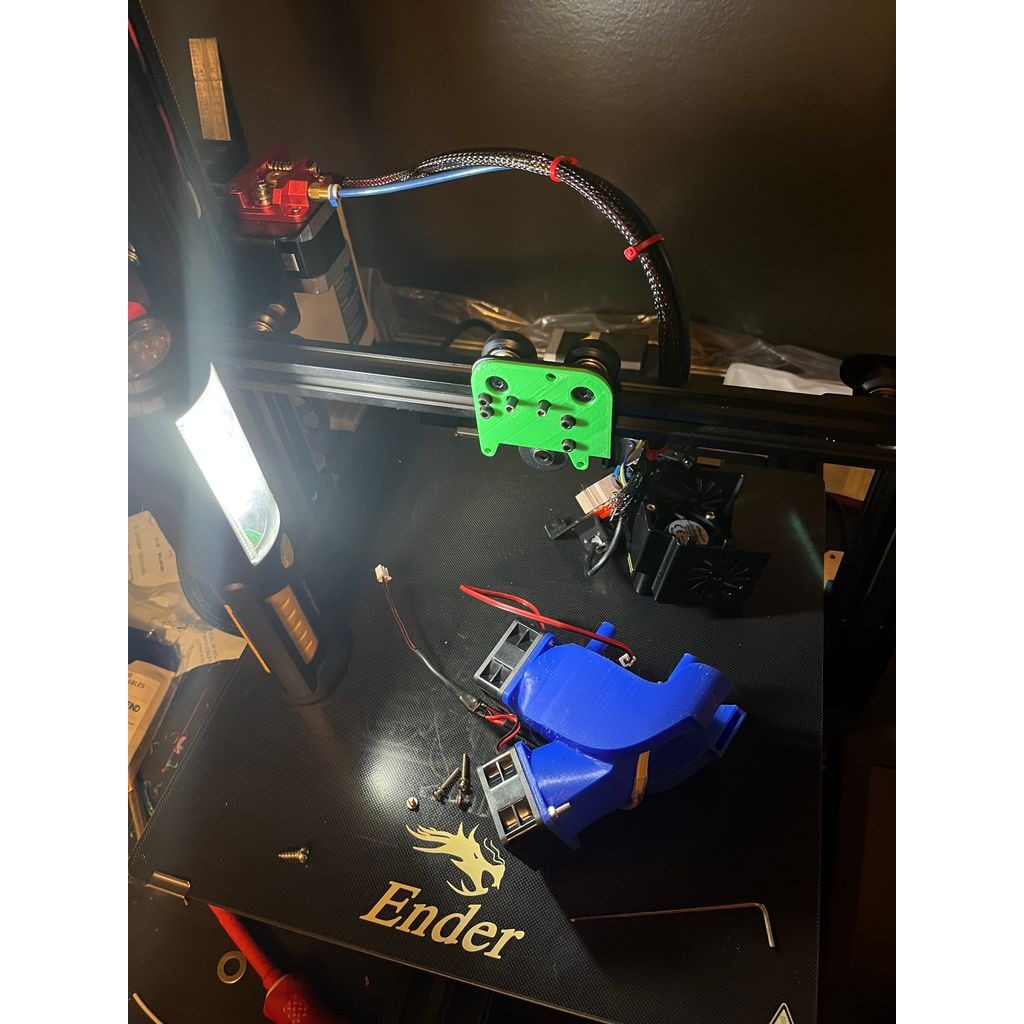

Um zu beginnen, muss der Druckkopf vollständig zerlegt werden. Ich habe einfach beide Lüfter abgeschnitten und genug Kabel daran gelassen, um sie bei Bedarf wieder anzuschließen. Sobald der Schlitten leer ist, muss das obere Montageloch der Fabrikabdeckung etwas vergrößert werden, damit eine #8-Schraube durchpasst (nicht erforderlich bei der Wärme-Einsatz-Version). Sobald das erledigt ist

Sobald das fertig ist, wird das Heizelement wieder angebracht. ** Die Heizelement-Heizdrähte müssen hinter den Kühlrippen des Wärmeschutzes und innerhalb der CR-Touch-Montagebolzenköpfe verlaufen (siehe Bild).

Das Folgende kann im Grunde in jeder Reihenfolge erledigt werden, nach Wahl des Händlers.

-Führe die Verkabelung für die Teilekühlung und die Wärmekühlung der Bremslüfter durch. Ich habe auch beschlossen, Strom vom Bremskühlungslüfter für meine LED-Lichtleiste zu beziehen, und hatte keine Probleme damit.

-Führen Sie die #8-Schrauben vorsichtig in die drei Montagehülsen ein, um Gewinde zu schneiden, ohne dabei etwas zu beschädigen (nicht erforderlich bei der Version mit beheizter Nuss). Der Luftkanal kann jederzeit mit den #8-Schrauben (oder 3mm-Schrauben) und den drei Abstandshaltern am THANG am Schlitten montiert werden.

- Montieren Sie die Kühlventilatoren und achten Sie darauf, den Teilkühlventilator oben und den Wärmebremskühler an der "Vorderseite" zu platzieren.

-Montieren Sie den CR Tough mit M3-Schrauben und Muttern.

-Befestige die LED an dem schrägen Abschnitt unter dem Kühler, um das Licht auf die Düse zu richten (falls du ein Licht hinzufügst).

Von dort aus ist es im Grunde genommen erledigt, nur Kosmetik nach Bedarf.

WICHTIGE HINWEISE

-Ich kann nur mit Sicherheit sagen, dass dies zu einem Ender 3 MAX NEO passt. Ich glaube jedoch, dass es zu allen NEO-Druckern passt.

-Wenn du noch das Standard-Glasbett hast, können die hinteren Clips während des Druckens und der Bettnivellierung mit den Kühlkanälen kollidieren. Ich habe sie von der Rückseite abgezogen und zur Seite verschoben. Ich habe eine magnetische Bauplatte auf dem Weg, also wird es kein Problem mehr sein, aber die Halteclips können auf der Rückseite kollidieren.

-Der blaue Kühlkanal auf den Bildern ist die Version vor diesem Modell. Ich musste viele Modifikationen vornehmen, damit es funktioniert, und habe das 3D-Modell entsprechend aktualisiert. Deshalb sieht es anders aus.

-Ich bin kein Ingenieur und werde nie vorgeben, einer zu sein. Ich habe keine Ahnung von der Kühlungseffizienz dieses Designs. Ich bin nur ein Kerl, der an meinem PC bastelt und immer wieder "das sieht ziemlich gut aus" sagt. Ich habe nicht einmal Stresstests damit durchgeführt. Ich wollte eigentlich nur die Düse für die Beobachtung der ersten Schicht sehen und ein Licht darauf richten, damit ich besser sehen kann

-Die ASCII-Datei ging besser in meinen Slicer. Es gab eine Fehler- und Reparaturmodelloption sowohl mit Binär als auch mit ASCII, aber letzteres wurde sauber repariert, während erstere noch ein paar "illegale Kanten" hatte. Ich weiß nicht, was das bedeutet, aber ich habe es zum Laufen gebracht.

-Ich habe noch nie beheizte Einsätze verwendet und das Modell basierend auf dem, was ich darüber gelesen und gelernt habe, modifiziert. Also sollten sie funktionieren. Theoretisch.

-Ich hatte keine Ahnung, dass Neo Thang ein Lied war, als ich diesem Ding einen Namen gab. Es war einfach das, was mein Gehirn beim Mischen von Thing und Fang herausbrachte, und das Neo war für den Druckertyp.

-Ich habe hauptsächlich Printables verwendet, aber ich habe beschlossen, dies auch hier zu posten. Mehrere Leute haben es heruntergeladen und hatten positives Feedback darüber.

Fröhliches Drucken!
