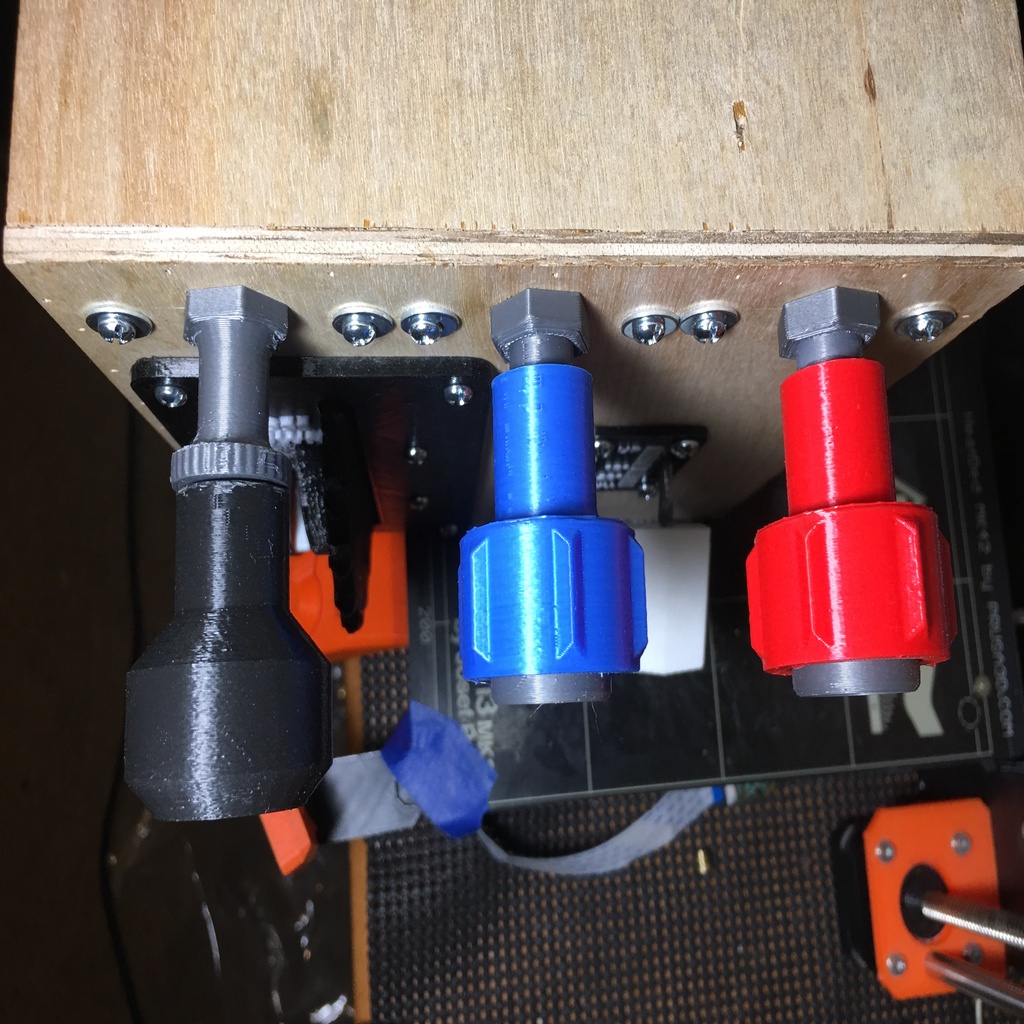

塞斯纳风格节气门控制箱，同时也是设备的安装箱体。襟翼并且电梯装饰条。这是我制作的盒子的前面板、翻盖的面板、盒子其他部分的图纸，以及所有使用部件的完整链接和相关信息。

成本：约40美元(相较于同类商业产品，可节省约300至1000美元)

虚拟现实技术要想真正达到模拟真实体验的水平，还有很长的路要走。关键在于，虚拟现实控制器的操作要能让你快速访问常用功能，或是迅速调整参数，而无需笨拙地费力寻找和触摸虚拟面板。我认为这些控制功能是至关重要的。最低要求的物理控制措施还有我的操纵杆(或摇杆)以及方向舵踏板，用于虚拟现实飞行模拟器。油门控制器可以购买(罗技、即将推出的Honeycomb等品牌)，但大多数都不是推拉式的。几乎所有推拉式飞行模拟器油门控制器的价格都高达数百美元(甚至有一款售价1000美元……真是离谱)。愚蠢至极的，而且成本比真机零件还要高！你大概只需花30到40美元就能组装出整个模型。相较于真机，你唯一缺少的功能是混合气的微调(模型中也没有摩擦锁装置)。

这一作品由Thingiverse上的多位作者分段制作而成，其中包含我自己的零件以及为实现完整解决方案而进行的改编。Thingiverse上最让我头疼的问题之一，就是有些人懒得提供完整的零件清单或制作指导。来到这里，你就无需为此烦恼了。

更新于2022年12月：我最初组装时使用的塞斯纳平衡轮(如图所示)已被Thingiverse平台下架，原因是有人投诉其侵犯版权。原创者曾联系我，表示希望社区能继续使用该模型，但最终还是被他人举报，导致Thingiverse不得不将其下架(遗憾的是，这种情况下平台通常没有有效的申诉途径)。不妨试试这个替代方案：
https://www.thingiverse.com/thing:4290141(感谢@StuckXJ提供这个建议！)

2020年9月更新：我添加了线路图和原理图。

这些组件包括：

节气门滑块及使用说明：
https://www.thingiverse.com/thing:4082593
这个链接还提供了所有相关信息，包括应该购买哪种鱼竿、在哪里购买等内容。

油门旋钮：
https://www.thingiverse.com/thing:4080886
或者
https://www.thingiverse.com/thing:2720384(这就是上图中的那款)

替代式油门旋钮，更符合塞斯纳飞机的规格，但可能需要将孔径调整至6毫米：
https://www.thingiverse.com/thing:3154957
https://www.thingiverse.com/thing:2806962

混合/道具控制旋钮：
https://www.thingiverse.com/thing:4080886

节气门和混合气调节器使用指南：
https://www.thingiverse.com/thing:2805734
https://www.thingiverse.com/thing:2806186

电梯装饰：
https://www.thingiverse.com/thing:4290141(感谢@StuckXJ提供的这个建议，以及@FlightSimMaker设计的图案！)

襟翼：
https://www.thingiverse.com/thing:2794595

请注意，Jay737设计的襟翼控制装置没有面板。文件中附带了一个我为其制作的STL文件，用于制作面板。同样，我在面板上设置了一个停止点，用于切换文本的颜色。顺便说一句，在X-Plane(或其他飞行模拟器)中，这种襟翼设计与塞斯纳飞机的实际设计有所不同——在塞斯纳飞机上，襟翼控制装置是操纵杆，而这里更多地采用了上下拨动开关来控制襟翼的伸缩程度。不过除此之外，这个设计

电子产品：

线性电位器和多圈电位器：
以上提到的各个零件均可在Thingiverse平台的相关链接中找到。不过，我还是会把它们列举出来供大家参考。

3个滑动式电位器：
100mm 行程，来自 Digikey 的标准推子电位器
https://www.digikey.com/product-detail/en/panasonic-electronic-components/EVA-NF3R15B14/PNF100SB-ND/244381

1个多圈电位器：
10千欧姆、10圈旋转式绕线精密电位器电位器
https://www.amazon.com/gp/product/B079JN626M/ref=ppx_od_dt_b_asin_title_s01?ie=UTF8&psc=1

襟翼开关：
原作者没有说明他们用的是哪种开关。不过这是一个很大的开关。我手头有一个很小的开关(https://www.digikey.com/product-detail/en/e-switch/100SP3T1B1M1QEH/EG2375-ND/378844)，然而为了能正常使用，我不得不对支架进行了一些重新设计。不过我无法分享那个设计，因为原作者不允许对其进行改编或修改。他原本使用的是金属杠杆，但如果你只需获取他提供在其网站上的尺寸参数，就能轻松地自行设计并3D打印出来，强度完全足够。再次抱歉，我无法附上那份设计图，但我已联系了原作者，如果得到许可，我会及时更新此信息。

阿尔杜伊诺
找一个外形低矮的Arduino外壳或安装板(Thingiverse上有很多这类产品)。你需要一个既能容纳Arduino，又能用螺丝固定在盒子内部的装置。准备一块Arduino Uno板，然后按照以下步骤将其改装成USB游戏手柄。

1. 下载UnoJoy( )https://github.com/AlanChatham/UnoJoy)
2. 将UnoJoy示例程序上传至你的Arduino开发板(路径：UnoJoy/UnoJoyArduinoSample/)。UnoJoyArduino示例程序.ino)
3. 将 Arduino 引导进入 DFU 模式(详见视频)
4. 安装驱动程序(UnoJoyWin)
5. 跑步转换为游戏手柄模式的批量脚本文件：TurnIntoAJoystick.bat(使用UnoJoy文件下载的)

您可以参考以下操作指南视频：
https://www.youtube.com/watch?v=8kGl2Yd-clI

你的 Arduino Uno 现在变成了一款 USB 游戏手柄！

布线：
您可能需要了解电位器和开关的工作原理。我附上了一份完整的电路图。基本上，电位器有三个连接器。您需要为其接通电源的正负极，而第三个连接器是"信号"线，它能将电压分割，并告知Arduino您的位置相对于电位器正负极的位置。使用Arduino的5V和GND引脚为所有电位器供电(没错，我把所有正极引脚焊接在一起，接入Arduino的5V单线负极引

我用的是一根 iPhone 数据线，但连接器坏了。没错，我专门留着这些废旧的数据线，就是为了应对这种紧急情况的。 ：)

使用电压表和欧姆表可以方便地进行测量，确保你使用的是合适的连接器。电位器也附有规格说明书，你可以参考使用。若你对电子技术不太熟悉，可以在YouTube上搜索如何给电位器接线。操作步骤其实很简单，但先看看基础操作步骤会更有帮助。

翻板开关的控制模式为"常开-常闭-常开"。将中间的接地端接至负极，然后将另外两个连接器分别连接至Arduino的任意数字输入/输出引脚(例如4号和5号引脚)。

你可以在 Windows 10 系统中测试所有这些功能是否正常运行。控制面板 / 设备。找到那个优诺喜进入设置界面，应该会出现一个通用的操纵杆对话框，显示它从你的Arduino接收到的所有输入信号。你的飞行模拟器也会接收到这些输入信号，你可以在游戏中对它们进行配置！

那个盒子：

以下仅附上前板的STL文件及折叠板的面板设计。构建此模型的其他部件链接已附在文中(可通过Remix平台或在线图纸获取)。如果社区对此感兴趣，我可以上传所有箱体壁板的STL文件，但……我强烈建议使用1/4英寸

对于有意尝试此事的人，我有两点建议：

1) 根据实际情况定制面板和箱体——我觉得自己的尺寸、间距等并不完美，而且最终制作的箱体空间也不算充足。在真正的塞斯纳飞机中，油门杆下方的控制面板位置要低得多，在虚拟现实中操作时你会明显感觉到这一点。但我只是想做一个紧凑的多功能箱体。

2)打印出前面板，但其余部分用木材制作，或者以STL文件为参考，用数控雕刻机将整个部件用木材加工完成。我曾用纸张打印出面板图案并将其贴在木板上制作，但孔位对齐并不完美，而我又是个完美主义者。真希望我能拥有一台数控机床啊：)

普拉萨

i3 MK2S

不要

不要

0.2毫米

10%

针对面板(包括翻盖和/或升降门装饰板)，请在文本开始的位置设置一个停止点，方便您更改丝材颜色。

我使用OnShape完成了面板布局和所有混音工作。该文件为公开文档，可在此处访问：https://cad.onshape.com/documents/89abd968b2e16eae94a4c8bdrn 欢迎根据您的面板、书桌、椅子及家居布置需求对其进行修改和调整。
