저는 이것을 보고 디자인했습니다.https://www.thingiverse.com/thing:3905354이는 컨트롤러의 케이스를 개방해야 하고 되돌릴 수 없는 피해를 야기할 수 있습니다. 제 컨트롤러는 거의 10년이 되었는데, 아직도 잘 작동하기 때문에 제 컨트롤러를 손상시키고 싶지 않습니다.

그래서 저는 끔찍한 스톡 스위블 D-pad를 4개의 개별 버튼으로 대체하기 위해 이것을 만들었습니다. 케이스를 그대로 사용하는 것은 10개의 3D 인쇄 부품을 사용하는 것이 필요했지만, 결과는 그만한 가치가 있었습니다. 왜냐하면 저는 오래된 하드웨어를 파괴하지 않았기 때문입니다.

중요: 0.4mm 노즐로 0.15mm 해상도로 인쇄하고 DpadGuide를 제외한 모든 부분의 채우기를 100%로 설정하십시오. 25% 혹은 그 이하로 설정할 수도 있습니다.

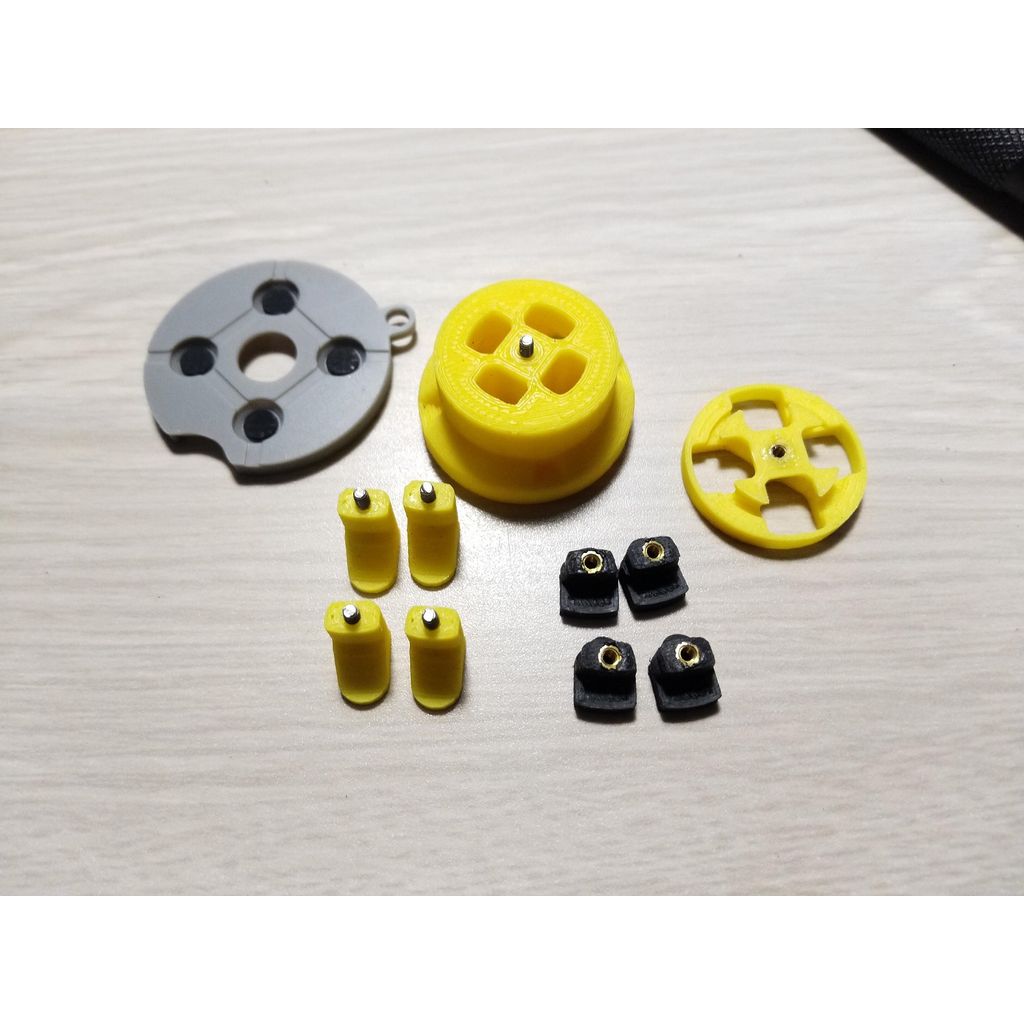

인쇄해야 할 것들.:

• 1x DpadFacePlate.stl
• 1x DpadGuide.stl
• 4x ButtonShaft.stl
• 4개의 ButtonFace.stl 또는 ButtonFace_chamfered.stl

버튼 페이스의 채فر된 버전은 사용하기가 훨씬 더 좋지만, 만일 여러분의 프린터가 작은 부품을 인쇄할 때 테두리가 필요하다면 채فر가 조금 고장날 수 있기 때문에, 만일 여러분이 더 좋다면 날카로운 가장자리가 있는 원본을 남겨두었습니다.

추가해야 할 것들.:

• 5개의 M2x3x3mm 나사가 있는 브라스 인서트
  (<)https://www.aliexpress.com/item/4000232526110.html선택하세요 "M2 X D3.0 X L3.0"
• 4개의 M2x12mm 나사
• 1개의 M2x16 나사
  (나사의 머리 직경은 최대 3.3mm 이상 되어선 안 됩니다)

나사들은 아마존에서 쉽게 구할 수 있는 다양한 크기의 일반적인 키트에서 제거되었습니다.

조립을 위해 단순히 용접 도구나 특수 열용접 도구를 사용하여 DpadFacePlate과 ButtonFace의 구멍에 나사형 인서트를 설치하십시오. 이것들은 M2이기 때문에 매우 작고, 제대로 설치되려면 적은 열이 필요합니다. 위 표면과 평평하게 설치되면, 용접 도구를 제거하는 동안 그것들을 고정시키기 위해

버튼 샤프트 조각들을 DpadGuide를 통해 테스트하세요. 프린터에서 바로 나온 상태에서는 약간의 마찰이 있을 수 있기 때문에, 몇 번 테스트를 한 후 제거하면 부품이 닿는 부분에 변형된/반짝이는 자리가 있을 거예요. 이 시각적인 단서를 이용해 문제가 되는 영역을 연마하고 다시 테스트를 하세

팁: 만일 버튼이 제대로 작동하지만 일부 버튼이 등록되지 않는 경우가 있다면 버튼 샤프트 및/또는 버튼 페이스가 Z 방향으로 조금 짧을 수 있습니다. 두 부분 사이에 스플리트 와셔(또한 록 와셔라고도 함)를 추가하여 여분의 여행 거리를 제공할 수 있습니다.

커스텀 프린터

아니에요.

아니에요.

0.15mm

DpadGuide를 제외하고 모두 100%입니다.
