Sammlung von 3D-gedruckten Zubehörteilen für die Pepper Cannon.
Viel mehr Informationen finden Sie unter:https://tomhorsley.com/hardware/corexy/gallery-pepper.html

Video bei:https://www.youtube.com/embed/Fr05X_PLUvE

OpenSCAD-Module, die in den Teilen verwendet werden:

pepper-cannon.scad
Alle benutzerdefinierten Module, die die Teile der Accessoires definieren.

hexnut.scad
Utility-Modul für Sechskantmutter-Formen.

helix_extrude.scad
Das Utility-Modul, das von Threads verwendet wird, um sich an eine Ampulle anzuhängen (ich habe das bekommen)
Von Sache 2200395)

funnel.scad
Modul in Form eines Nutzfunnels

Die Teile selbst:

Adapter.scad

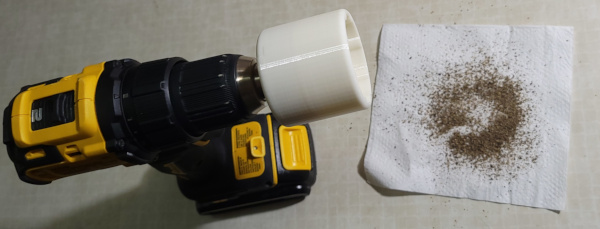

Der Adapter, der über die Kappe gleitet, um von einer Bohrmaschine angetrieben zu werden.

drill-connection.scad
Der Stecker, der in den obigen Adapter gleitet, und
Hat die Welle, damit der Bohrer sich drehen kann.

loader.scad
Der Pfeffer-Lade-Trichter, der auf der Spitze der Kanone sitzt.

Meßbecher.scad
Der Adapter, um ein abgestuftes Fläschchen hinzuzufügen, um Pfeffer zu mahlen.

Testdrucke, um die Dimensionen zu überprüfen, bevor das endgültige Teil gebaut wird:

test-adapter.scad
Drucke nur die Basis des Adapters, um die Passform mit dem Bohrer-Anschluss zu testen.

test-slice.scad
Drucke nur ein Stück des Adapters, um zu sehen, ob es gut zum oberen Teil passt.

test-vial.scad
Drucke nur den Fläschchenverschluss, um zu sehen, ob die Gewinde funktionieren.

DIY Corexy selbstgebauter Drucker

Nein.

Nein.

.3mm und .2mm

30%

Der Messbecherteil muss wahrscheinlich mit einer Auflösung von mindestens 0,2 mm gedruckt werden, damit die Gewinde und die O-Ring-Nut gut funktionieren. Alles andere ist bei 0,3 mm in Ordnung.
