이것은 NASA의 화성 지형 데이터를 기반으로 한 실험용 화성 리토파인 램프 쇼트입니다.

그것은 화성의 알베도(조명) 그라데이션을 내부적으로 표현하려고 시도하며, 정확한 화성 지형(고도)을 외부적으로 표현하려고 시도합니다.

리토파인에서 이것을 달성하는 것은 도전적이었는데, 왜냐하면 알베도색은 표면 데이터에서 제거되어야 하고, 표면 위에 있는 지형에 대한 정보가 구멍의 중심 쪽으로 내부적으로 이동되어야 하기 때문입니다. 이를 통해 시각적으로 좋은 표면을 달성할 수 있고, 백라이트 효과를 위한 상대적인 벽 두께도 올바르게 조

두 개의 결합된 데이터 세트에서 생긴 내부 형태는 이상하고 무작위적으로 보일 수 있지만, 지형을 통해 부드럽게 마르스의 표면 알베도의 색상을 발산하는 올바른 벽 두께를 만들는 데 효과적입니다.

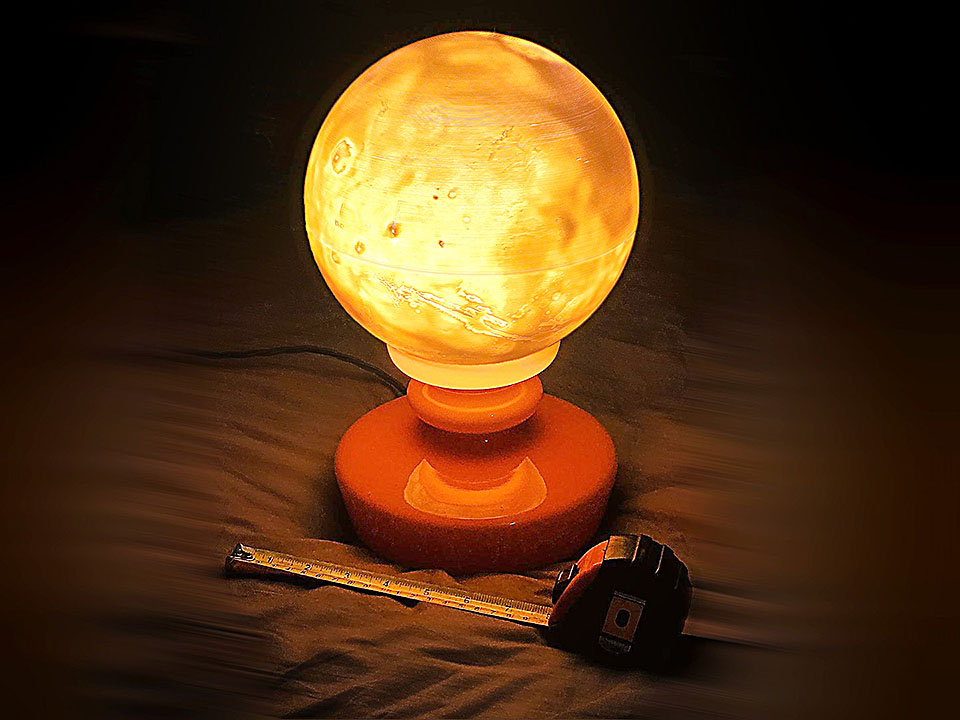

간단히 말해 램프가 꺼져 있을 때는 ธรรมดา한 하얀 외관이 현실적인 화성 지형의 경사면처럼 보이고, 램프가 켜져 있을 때는 후방 조명이 정확한 알베도가 그라데이션된 조명으로 지형의 구멍을 강조하며, 벽의 밀도에 따라 빛이 나옵니다(리토파인 효과).

이것은 제 침대 옆에 있는 램프와 함께 사용하도록 설계되었으며, 남극에는 88mm의 구멍이 있어서 램프 그늘을 베이스와 정렬할 수 있습니다(전구 위에 정중히 배치되어 더 고른 조명 효과를 제공합니다).

저는 그것이 상당히 잘 나왔다고 생각합니다. 하지만 두 부분을 인쇄하는 것은 두 부분을 적도를 따라 붙여야 하는데, 그로 인해 조명 효과에서 얇은 이음선이 나왔습니다.

2024년 8월 업데이트
요청에 따라, 사용자들이 자신의 조명 해결책에 적합하도록 편집할 수 있도록 완전히 클립이 없는 글로브를 추가했습니다. 모델은 다음과 같습니다:MarsLithophane_Globe.stl

일레구

ELEGOO NEPTUNE 3 Pro.

예.

아니에요.

0.4mm

100%

이 디자인은 FDM 프린터를 위해 두 개의 반구형 반으로 제작되었습니다. 그것은 평행선이 인쇄 플레이트를 마주하도록 잘리고, 큰 얇은 벽의 인쇄물인 경우(특히 그 평행선에서), 좋은 5mm 래프트(또는 브림)는 인쇄 기간 내내 플레이트에 좋은 접착 및 안정성을 보장하는 데 필수

이 디자인의 독특한 거친 내부 형태는 프린터가 각 반구를 완성하기 위해 기둥으로 올라가면서, 위에 있는 모든 레이어를 잘 지원하기 때문에, 지원 재료가 필요 없어야 합니다.

리토파인

이 인쇄는 반구당 15시간이 소요되었고, 따라서 총 약 30시간이 소요되었습니다.

이 디자인은 마르스 글로벌 데이터 웹사이트에서 다운로드한 두 개의 NASA 마르스 미션 데이터세트를 사용하여 개발되었습니다.
https://www.mars.asu.edu/data/
알베도(Albedo) 데이터
고도데이터(화성 지형의 고도를 회색 등고선 직사각형 지도로 표시한 것)

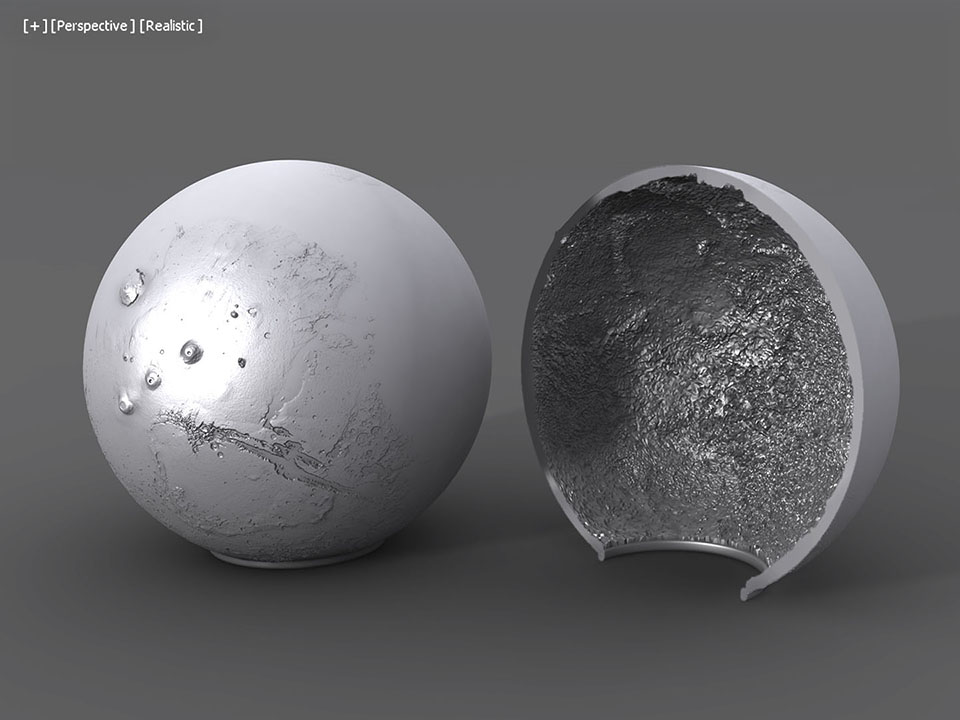

이 이미지들은 3D 소프트웨어에서 두 개의 고도로 테셀레이션된 구형에 합쳐졌으며, 두 개의 구형 모두 원형 UV 매핑되어 화성 지구상에 이미지를 올바르게 배치할 수 있도록 했습니다.
바깥 구형에는 표면 고도 맵이 적용된 변위 모디파이어가 적용되어, 바깥 표면에 현실적인 지형 높이를 제공하며, 안쪽 구형에는 2개의 변위 모디파이어가 적용되어, 표면 고도 맵과 알베도맵이 서로 뺄셈되어, 알베도의 내부 고도가 지형 표면 높이에 대한 데이터에 비해 깊이를 제
내부 구형의 두 개의 결합된 데이터세트의 내부 형태는 정말 이상하고 무작위적으로 보이지만, 인쇄물 내의 벽 두께에 대한 알베도 الشادين의 올바른 결과입니다.
두 구형의 이동은 서로 안쪽으로 들어가도록 약간 수정되었고, 서로 충돌하지 않도록 되어 있습니다(스라이싱할 때 오류나 음의 구멍을 방지하기 위함입니다).

마지막으로 모형의 바닥을 평평하게 잘라내고 지원 립을 추가했습니다. 이를 통해 두 개의 구형이 볼륨 지오메트리 모형으로 포함되었으며, 램프 베이스에 정확히 맞게 배치할 수 있게 되었습니다.
