もし3つの電源が必要なら、コメント欄に書いてください。私はこのデザインの追加機能を共有します、それによって3つすべてをより深いバージョンで対応できるようになります。

更新 2023年8月9日：新しい「Pi Pan 2 Aug 9 2023」は、オリジナルの修正版です。基板の取り付け穴の1つがずれていたため、底部パネルに取り付けるための穴も修正されました。今度はオリジナルのパネルを取り外します。

ラズベリーパイの7インチタッチスクリーンに適合する新しいフロントパネルで2023年7月6日に更新されました。

私が見つけた図面では、Piモニターの取り付け穴は115 mm×165 mmです。
新しいフロントパネルには「Front Panel Raspberry Pi 7 inch」とラベルが付けられています。
STLファイルと3MFファイルの両方を含めました。

また、58mm×49mmの取り付け穴が付いた黒いケースのRaspberry Pi 7インチタッチパネルも販売されています。このエンクロージャーとこの画面を使用したい方は、教えてください。そして、私は生の画面マウントオプションの代わりに画面を取り付けるためのアダプターを作成します。

オリジナルの要約：
私が最後に使ったエンクロージャはリミックスでした。これは私自身で作ったものです。なので、もしあなたが何か気に入らないことや、改善すべきだと思うことがあれば、コメントしてください。

私はこれを印刷したのですが、うまく機能しています。これは、電源、オリジナルの電源スイッチ、マザーボード、Raspberry Pi、7インチのタッチスクリーン、Creality V2スクリーンを保持することができます。

オリジナルの8ビットマザーボード、Crealityの32ビットボード(4.2.2および4.2.7)、Big TreeTechのSKR Mini E3 V1.2はいずれも同じ実装穴があります。どれを持っていても、ここに適合するはずです。

モニターのリンクは以下にあります。数ヶ月前にCreality V2の画面にアップグレードしましたが、Maker Focusのタッチスクリーンも気に入っています。

サイドに92 mmのファンを設置しました。そして、メタルメッシュのファンカバーを使用しましたが、写真のために素早くデザインを組み合わせました。必要に応じて使用できます。エアインレット(右側パネル)はボードレベルに設置していますので、冷却効果がよいです。

内部には、数個のバックコンバータ、パワーバス、パワーリレーなどが収まるスペースがありますか？

これらは電源用の19 mmボタンです。

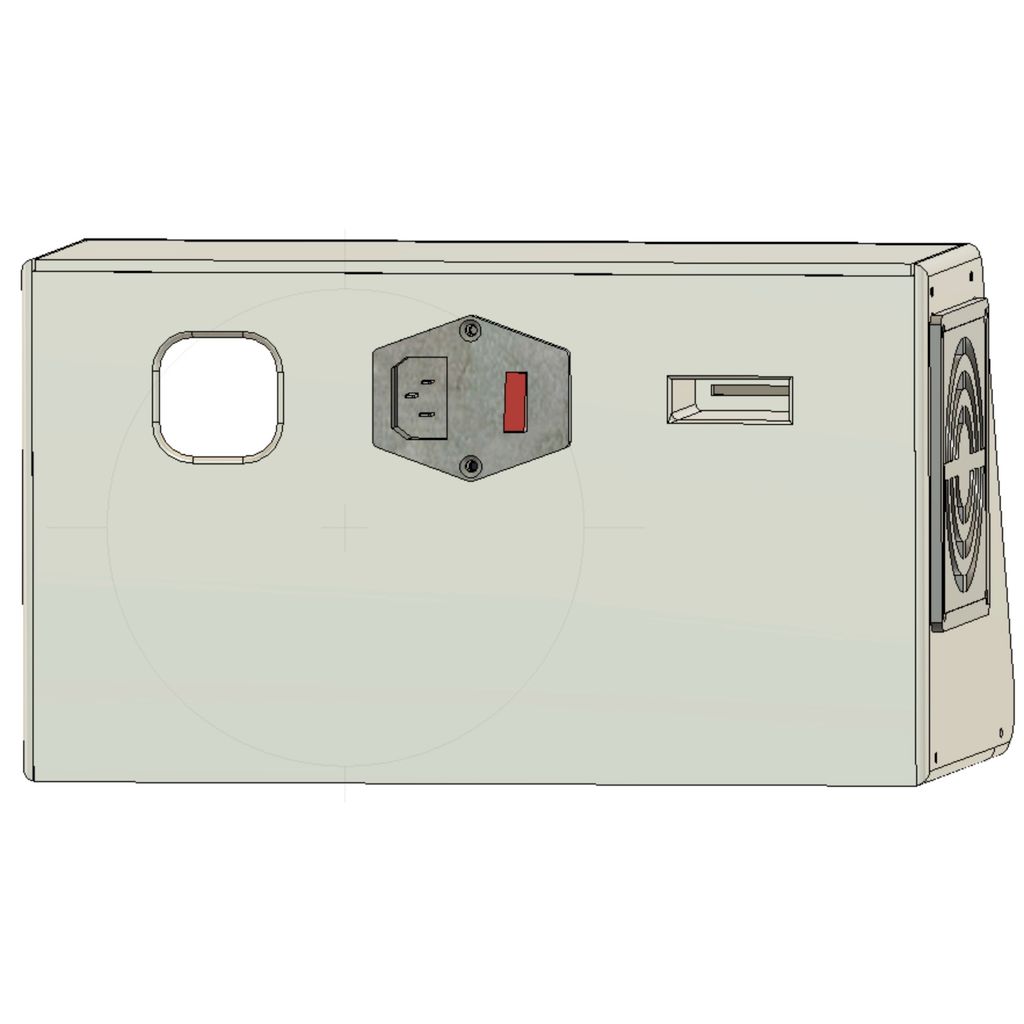

私はマイクロSDカードを持っています - 後ろにSDカードアダプタのスロットがあります。

ケーブルは右後方から出ています。

免責事項：
フロントパネルの幅は262 mmです...これは未改修のエンダー3では印刷できないでしょう。
そして、一部のケーブルは延長する必要があるかもしれません。。。

使用した商品へのリンク：

クリエーリティV2スクリーン：
https://www.amazon.com/gp/product/B08NVPW3R4/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

MakerFocus 7インチ液晶タッチスクリーン：(この画面にはオリジナルのフロントパネルを使用してください)
https://www.makerfocus.com/collections/lcd/products/raspberry-pi-7-inch-capacitive-touch-screen-tft-lcd-display-for-rpi-4b-3b-5-point-touch-control-drive-free

19 mmパワーボタン：
https://www.ebay.com/itm/19mm-Power-Ring-Momentary-Push-Button-Switch-Latching-Waterproof-LED-Light-Car-/353200951030?_trksid=p2349624.m46890.l49286

MiroSDからSDカードアダプタへ：
https://www.amazon.com/gp/product/B01D9JIUU0/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

マイクロUSBケーブル：
https://www.amazon.com/gp/product/B07K4HTBSM/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

HDMI 90度ケーブル：
https://www.amazon.com/dp/B078HBPGQP/ref=cm_sw_r_oth_api_glt_fabc_9VEWG6Z4N59SB2C227KT?_encoding=UTF8&psc=1

バックコンバータ：
https://www.amazon.com/gp/product/B01MQGMOKI/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

92 mmファン：
https://www.amazon.com/gp/product/B08BLH5GSN/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

エンダー・エクステンダー：
https://enderextender.com/collections/ender-extender-kits

コメントはいつもお待ちしています！

クリエーリティ

エンダー3プロ

いや

いや

.4

20%

ラフトやサポートは必要ないと思います。
