안녕하세요, 캡의 총 길이가 짧아졌습니다. 사진에 보는 것은 여전히 긴 것입니다. 죄송합니다.---

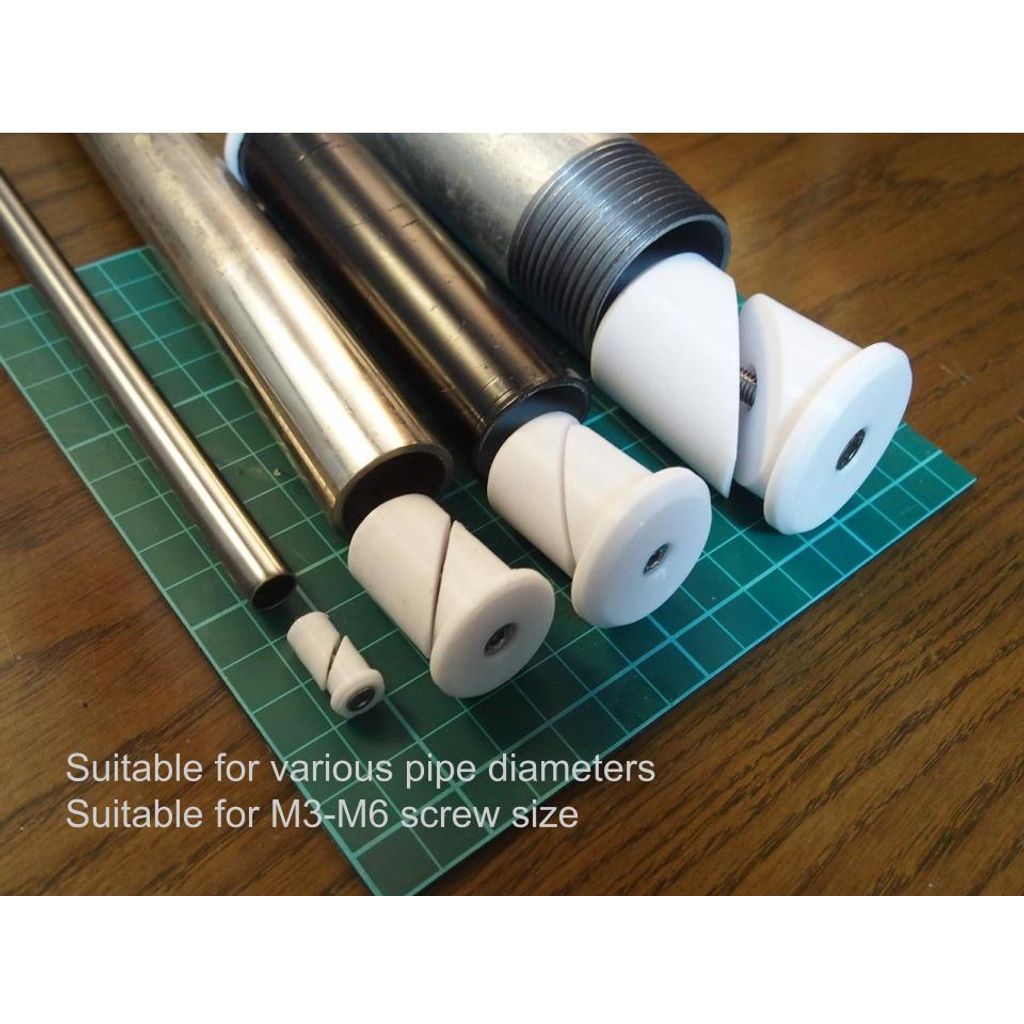

이것은 파이프의 끝 캡입니다. 다양한 파이프 직경을 처리할 수 있습니다.
커스터마이징은 Fusion 360 파일(.f3d)의 매개변수를 변경하여 완료됩니다.
당장 fusion360을 사용하지 않더라도 설치하고 매개변수를 변경하는 것은 간단하기 때문에 한 번 시도해 보세요.

나는 몇몇 파이프 캡을 디자인했습니다.
-사용자 정의 가능한 파이프 캡https://www.thingiverse.com/thing:4795549...이 거
-사용자 정의 파이프 캡 "커버 타입"https://www.thingiverse.com/thing:5150957
-사용자 정의 가능한 직사각형 파이프 캡https://www.thingiverse.com/thing:4875215
-사용자 정의 가능한 직사각형 파이프 캡 '커버 타입'https://www.thingiverse.com/thing:5153134

[특징]
-사용자 정의가 가능하다.
- 단단히 고정되어 있습니다.
- 렌치로 강하게 짜아도 깨기가 어렵습니다.
- 파이프에서 쉽게 제거할 수 있습니다.
- 인쇄하기 쉽습니다(지원 없음)

[디자인 포인트]
볼트를 조이면 볼트가 파이프와 평행하게 되도록 설계되었습니다. 이를 통해 안정적인 조임이 가능했습니다.

[사용할 볼트/너트 타입]
유형: CAP 볼트와 너트 M3 - M6
볼트 길이: 필요한 나사 길이는 파이프 직경과 거의 같거나 그 이상입니다.

[사용자 정의 가능한 매개변수]
- 파이프의 내부 직경(최소: M4에서 10mm, 최대: 제한 없음)
- 플랜지 직경(최소: 파이프의 내부 직경, 최대: 제한 없음)
- 플랜지의 두께(최소: 0.1mm, 최대: 제한없음)
- 플랜지 면取り
- 나사 크기(M3, M4, M5, M6). M6 보다 큰 나사도 나사 관련 매개변수를 수동으로 설정하여 가능합니다.

[주의]
- 너트를 위한 구멍은 타이트하게 설계되어 있습니다. 구멍에 남아있는 모든 잔류물을 완전히 제거하십시오. 저는 너트를 구멍에 넣는 가장 빠른 방법은 扳구를 사용하는 것이라고 생각합니다.

-Fusion 360에서 파라미터의 입력 값이 검증되지 않기 때문에 오류가 발생할 수 있습니다. 예를 들어, 작은 내경의 파이프에 너무 큰 볼트를 사용하면 파이프가 깨질 수 있습니다. 예: M4 대 9 มม. 파이프.
오류가 발생하면, 매개변수 변경 창에서 OK 버튼을 클릭한 후 되돌리기 버튼을 클릭하여 돌아가십시오.

[수정]
2021/05/28(v6)
나사 크기가 M3으로 변경되었을 때 볼트 헤드를 위한 구멍이 이상적이 되는 버그를 수정했습니다.

2021/04/04(v5)
파라미터 flange_t 및 flange_c은 오류 없이 0으로 설정할 수 있습니다.

2021/04/03(v4)
큰 볼트가 있는 얇은 플랜지의 경우에는 고장될 수 있고, 이것은 이미 고쳐졌습니다.

2021/03/27(V3)
캡의 총 길이가 단축되었습니다. 먼저, 자유롭게 설정할 수 있는 절단 각도를 만들었고, 여러 각도를 테스트했으며, 30도에서도 잘 작동된다는 것을 발견했습니다.
절단 각도를 더 작게 설정할 수 있고(예: 20도), 전체 길이를 더 짧게 설정할 수도 있습니다. 만일 더 짧은 것이 필요하다면 한 번 시도해 보세요.

2021/03/23 (v2)
지금까지는 스크류 파라미터 설정을 다섯 개의 파라미터로 변경해야 했지만, 이제는 단순히 하나만 필요합니다. 스크류의 나머지 파라미터들은 자동으로 설정됩니다.

여러 종류의 캡을 디자인해 보았는데, 3D 프린팅을 고려할 때는 인쇄가 어렵고 강도가 부족한 문제가 있어서, 이 슬라이드 타입으로 결정했습니다. 슬라이드 타입은 인쇄하기 쉽고, 부품은 블록 모양이며, งอ는 힘을 받지 않고, 압력만 받아서 강도의 관점에서 유리합니다.

절단 각도를 증가시키기
- 나사를 풀면 캡이 분리되는 것이 어렵습니다.
-파이프를 잡을 수 있는 강한 힘.
- 길이가 더 길어집니다.

절단 각도를 줄이기
- 나사를 조이면 캡이 그저 회전하며, 확실히 고정되지는 않을 거예요.
- 파이프를 고정시키는 약한 힘
- 길이가 짧아집니다.

저는 20도에서 60도가 실용적인 범위라고 생각합니다.
이 현상은 파이프의 마찰 양에 영향을 받기 때문에, 일단 프로토타입을 만들어보는 것이 좋습니다.

아래 매개변수를 변경하면, M3-M6이 아닌 다른 나사를 사용할 수 있습니다.
원본 표현을 삭제하고 직접 값을 입력하세요. 그러나, M3-M6이 아닌 다른 나사에 대해서는 확인하지 않았기 때문에 일부 문제가 발생할 수 있습니다.

M8의 가치는 예시로 표시되어 있습니다.
(이름) ..........................................(표정)
ss (스크류 사이즈) .............................. 바꾸지 않아도 된다.
볼트_d(볼트 직경) .................... 8.0
볼트_HD(볼트 헤드 직경) ........ 13.0
볼트_HH(볼트 헤드 높이) ............ 8.0
너트_w (너트 폭) .......................... 13.0
너트_H (너트_높이) ........................ 6.5

만일 그 플라스틱이 磨耗되어야 한다면, 예를 들면 파이프 의자의 다리로 사용할 경우, 너트의 머리를 뒤쪽에 배치하는 것이 좋을 것 같네요.
하나의 매개변수를 바꾸어서 이것을 할 수 있습니다.

변경되어야 할 매개변수는 'bolt_hh' (볼트 헤드 높이)입니다.
원본 표현 = 3m3 + 4m4 + 5m5 + 6m6

새로운 표현 = 3m3 + 4m4 + 5m5 + 6m6 + 당신이 원하는 가치
