Резюме.

Четыре 8-дюймовых линейки, демонстрирующих конические фаски размером 0,5", 1", 1,5" и 2" от вогнутой

Rho=0 (плоский/фасонный) в центре и rho=.5 (параболический) на двух отметках .5. Отметки .4 имеют символ "R" над ними, указывающий на место расположения постоянного радиуса (стандартный фасон), который находится при rho=~.42.

Линейка отмечена разделительной стенкой при rho = 0 (центр), а также делениями при rho = .1, .2, .25, .3, .4, .5, .6, .7, .75, .8, .9 как для вогнутых, так и для выпуклых фасок.

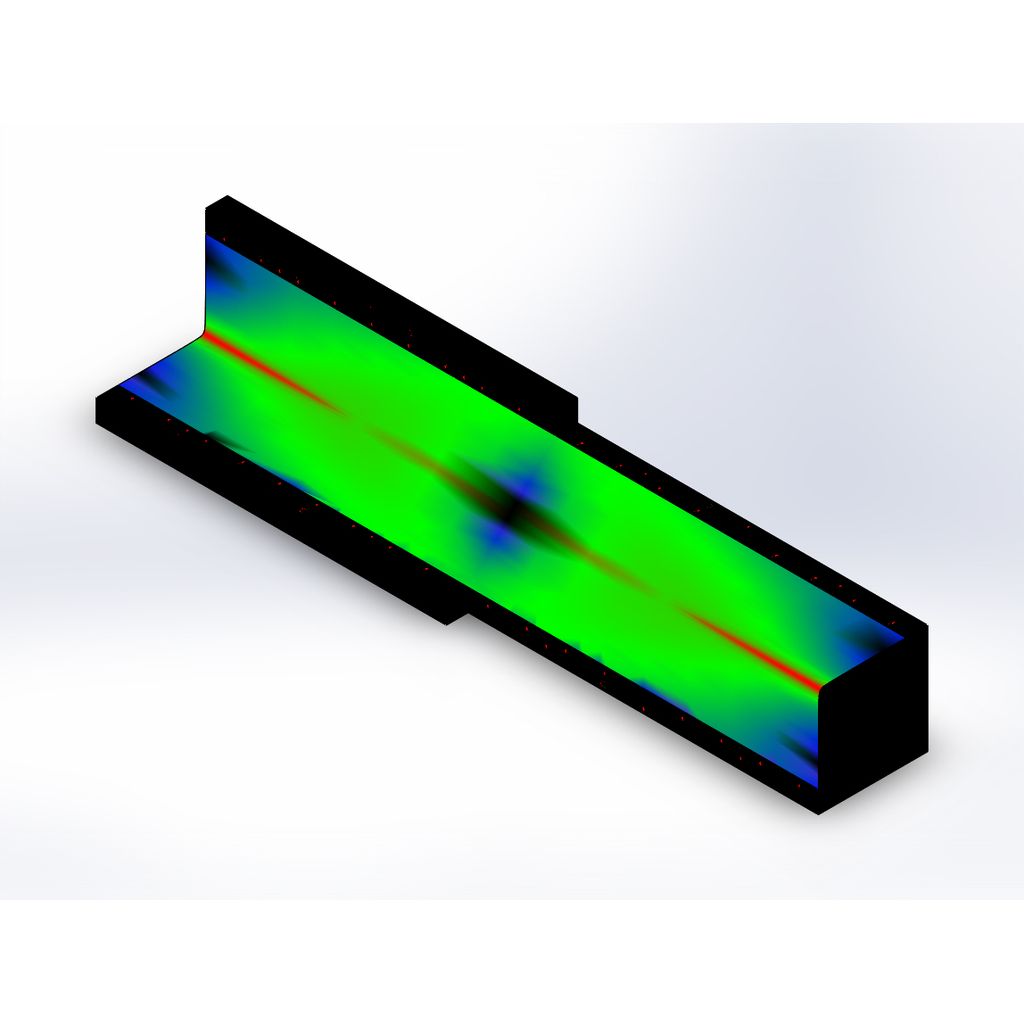

Это очень полезный инструмент для изучения концепций моделирования поверхности. Наблюдая за тем, как свет отражается от линейки, вы можете увидеть, как стандартный фасон обеспечивает плохую непрерывность поверхности по сравнению с коническим фасоном с коэффициентом rho=.75, и почему вместо него можно использовать другой вариант. Масштабирование модели может
--
Преподобный С:
-Более глубокие/большие гравюры для деления шкалы.
-Добавлены филе, чтобы сгладить острые края.

Преподобный Б:
-rho=.5 - это парабола, а не радиус, как это было в Rev A. rho~=.42 - это то место, где радиус падает.
- Добавлен символ "R" над отметкой rho=.4, чтобы указать, что это радиус.
