我有一把弹簧式可伸缩卷尺，但它突然坏了。在尝试修复无果后，我索性把它拆开了。毕竟，一把无法收缩的弹簧式卷尺，根本就没法正常使用。结果发现里面有几个小塑料部件损坏了，有的残损得无法测量或复制，有的干脆完全缺失了。

版本1：上传于2010年2月2日
http://makerblock.com/2010/02/retractable-tape-measure-reloaded/

版本0：于2010年1月30日上传
http://makerblock.com/2010/01/new-print-retractable-measuring-tape/

若想查看更大尺寸的图片并获取更多详细信息，请访问我的博客：http://www.makerblock.com

首先，我设计了一个小型的扁平开口圆柱体，用来容纳金属弹簧。它必须有两个凹槽——一个凹槽用来固定卷尺的末端，另一个则用来固定金属弹簧的最外端。

然后，我设计了一个塑料支架，用来固定那个小扁圆柱体。支架中央有一个小轴，金属弹簧的内端正好可以卡在里面的凹槽里。

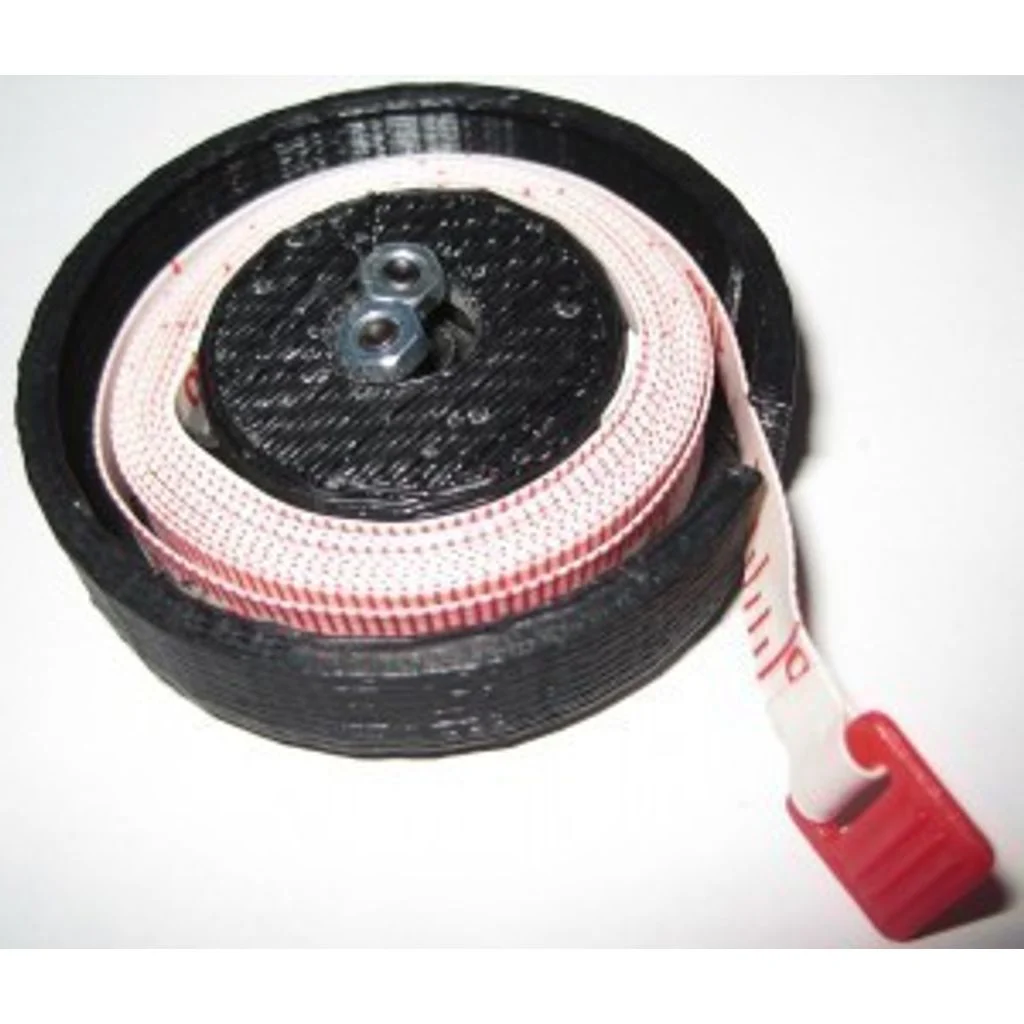

友情提示：我在组装这个部件时，内部的转轴突然断掉了。因此，我不得不临时想办法把它组装起来。如果你仔细观察，会发现转轴和较大部件的内边缘都有一点悬垂设计，以帮助固定其他部件。我设计这些结构时，本希望它能自行保持完整。最后，我只好用两颗螺栓将其固定住，使其更牢固。这就是你看到的照片中，用两颗M3x16螺栓和M3螺母固定内部部件的原因。虽然它的转动不如我期望的那么顺

对我来说，这不过是浪费时间、把一件本可以用不到2美元就能完全替换的东西复杂化的一种方式。如果让我从零开始设计，我会采用内部装配滑板轴承、带防松垫圈的螺母，以及短螺栓的结构。

以防有人想深入研究，我已附上 SketchUp 文件供大家参考使用。

把两半都打印出来。
将风力驱动的金属螺旋弹簧安装到较小部件的内部。
通过弯曲金属弹簧，将其最外端固定在较小部件上的一个凹槽中。
将卷尺缠绕在固定弹簧的较小塑料部件上。
将较小的塑料部件装入较大的部件中。
测量东西。
