Resumen

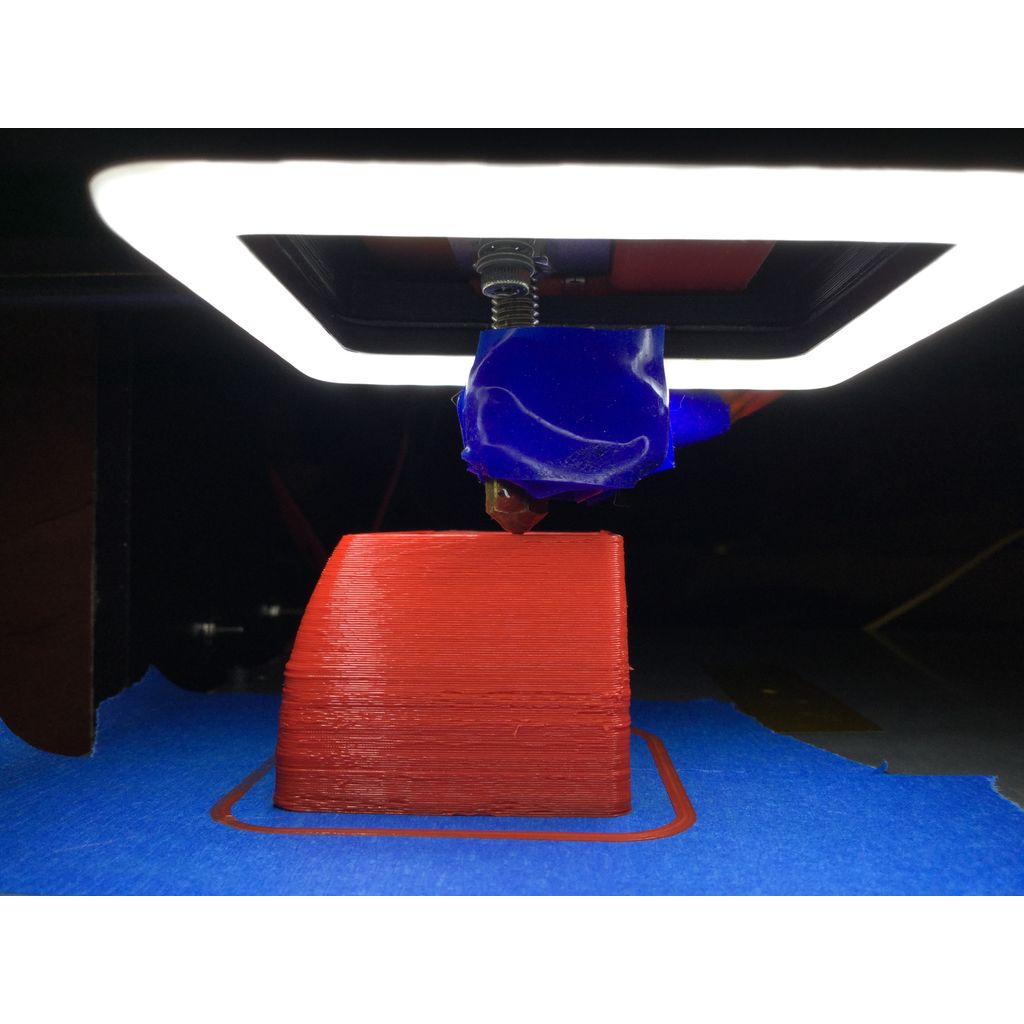

Un soporte LED que se acopla al extrusor MK8. Los LEDs los encontré en una tienda de autopartes. Son un anillo LED para una luz de conducción. Se llama QuadFire Haloz de Alpena. Me gusta la forma cuadrada y encaja en la forma del extrusor MK8.

Esto está hecho para la impresora 3D Milled/Printed (MP3DP) de estilo PrusaI3. Puedes encontrar la MP3DP aquí:

http://www.thingiverse.com/thing:1524754

Cuando se monta en la extrusora MK8, el anillo se interpone en el camino de la carcasa del ventilador de refrigeración. Agregué un pequeño extensor para la carcasa del ventilador para que pueda posicionarse para soplar dentro del anillo LED.

El archivo 123D está incluido si deseas hacer modificaciones.

Ajustes de impresión.

Marca de la impresora:

Printrbot.

Imprimadora:

Negro simple.

Balsas:

No.

Apoya:

No.

Resolución:

.2 mm

Relleno:

30%

Post-impresión.

El anillo de montaje LED se coloca alrededor del extremo caliente y se fija a la parte inferior del ventilador de refrigeración de la extrusora y debajo del motor paso a paso de la extrusora. Se fija con ataduras de velcro a través de los orificios en el soporte. Una atadura de velcro alrededor del ventilador de refrigeración de la extrusora, y la otra alrededor del motor paso a paso de la extrusora. Una vez que el anillo

Añade el extensor a la pestaña de montaje de la cubierta del ventilador. He incluido una imagen que muestra la ubicación del extensor.

Cableé los LEDs con el ventilador de refrigeración de la extrusora que se enciende cuando la energía está encendida.
