BLE tabanlı oyun kolu. Hayatımdaki diğer tüm projeler gibi, geliştirme aşamasında (şu anda esas olarak yazılım kısmı). Bu bir SCAD dosyası, bu yüzden değiştirilmesi çok kolay (ekleme/değiştirme eksen düğme düzeni).

Not: Joystick delikleri delik olmayacak gibi görünüyor, baskılandığında delik olacaklarına sizi temin ediyorum.

Parçalar:
1x Adafruit Feather 32u4 Bluefruit LE.
1x LiPo bataryası.
1x Renkli Yuvarlak Dokunmatik Düğme Paketi.
1x Güç Anahtarı.
4x4-40 mm Vidalar (Donanım Mağazası)

2x Adafruit Joystick.
VEYA
2x Sparkfun Joystick Breakout.
2x Sparkfun Joystick.

Sparkfun joystick breakout'ları daha küçüktür, ancak gamepad aslında Adafruit breakout için tasarlanmıştır... Bir şekilde bunlardan sadece birini sipariş ettim ve tek bir joystick kalkanı için 30 dolar gönderi ücreti harcamaya cesaret edemedim... Ama ikisi de iş görecek.

Feather, yerleşik pil yönetimi ile birlikte geldiği için gerçekten hoş. BLE Feather'ı bir şeyle değiştirmeye cazip hissediyorum.Standard tüy.Ve bunlardan birini kullanın.Bu ucuz modüller.Bunun avantajları arasında keyfi seri veri gönderebilmek vardır. Dezavantajları arasında cihazı HID joystick olarak ayarlayamamak vardır. Dürüst olmak gerekirse, USB HID'den nefret ediyorum. Onunla ilgili tek deneyimim bir çapraz platform joystick kitaplığı yazmaktı. Gerçekten seri port tabanlı b

MakerBot.

MakerBot Replicator 2X.

Hayır.

Hayır.

0.2

%10

Parçalar.

Özet sekmesindeki tüm bölümleri aldığınızdan emin olun.

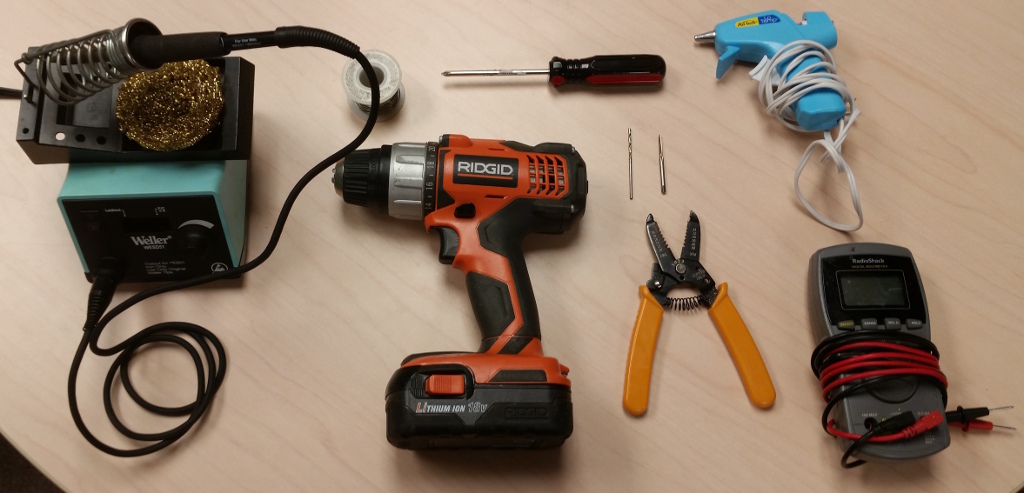

Araçlar.

Lehimleme Demiri.
Lehim
Drill.
Kablo Soyucuları.
Multimetre.
Sıcak Tutkal Tabancası.

1 Tornavida.

4-40 Matkap.
4-40 Dokun.

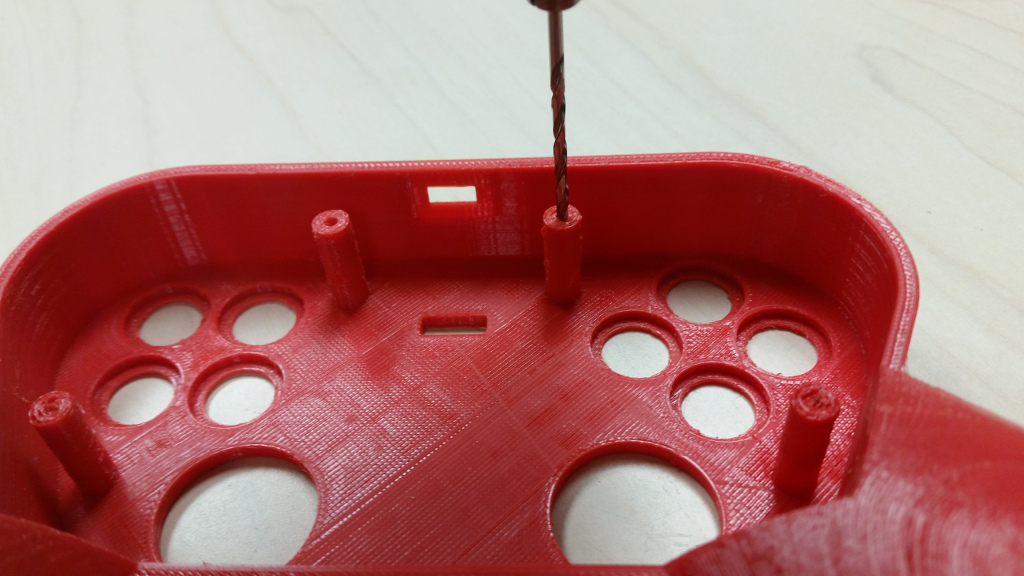

Drill ve Tap.

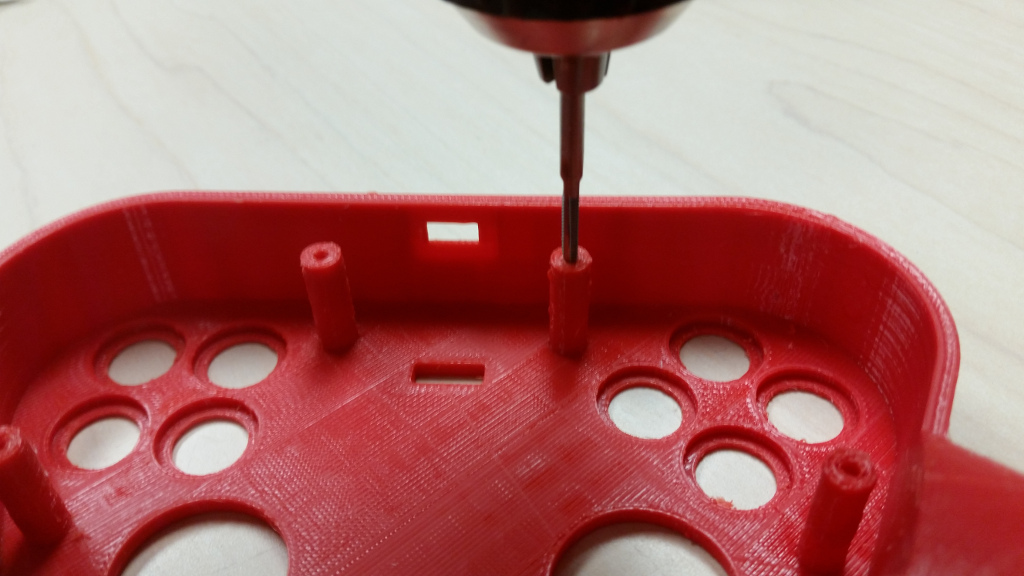

Tornavida deliğini 4-40 tornavida ucu ile delin.

Vidaların deliklerine 4-40 tapı ile dokunun. Bunu yavaş yapın ve burada dişler yaptığınızı unutmayın, bu yüzden matkabı geri çekin.

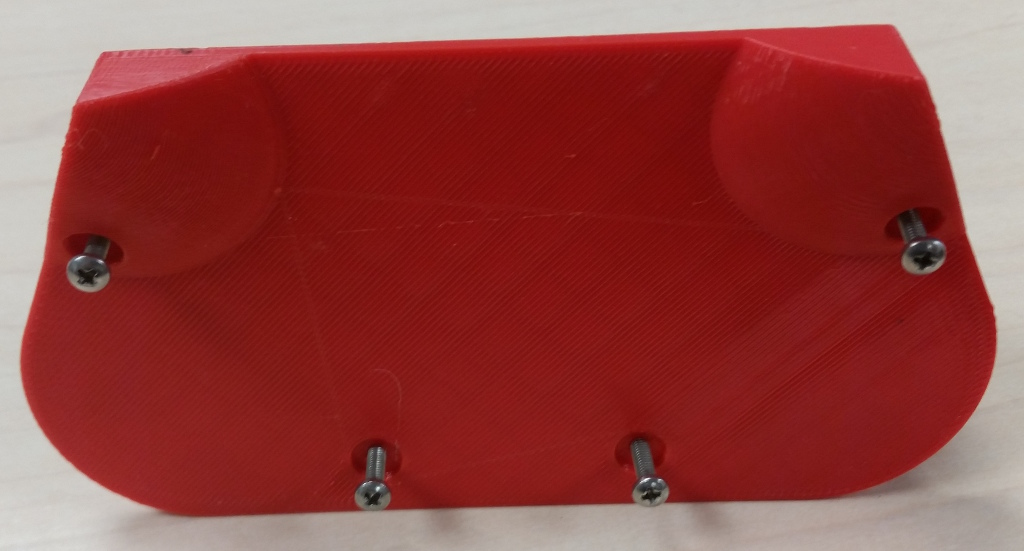

İsterseniz arka plaka vida deliklerini delip gevşetebilir veya vidaların sadece içeriye düşmesini sağlayacak şekilde onları aşırı delleyebilirsiniz. Her iki yöntem de işe yarar!

Düğmeler.

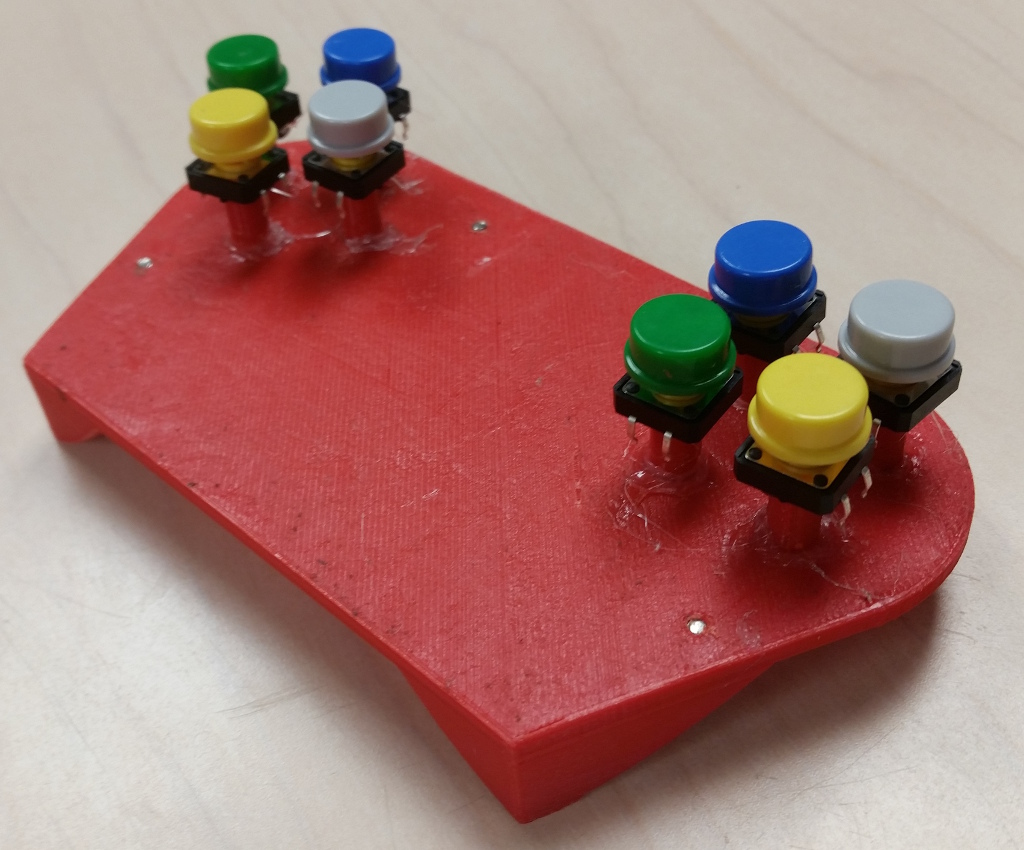

Bu sistemden %100 memnun değilim... Ama işe yarıyor... Sütunları arka plakaya ve sonra düğmeleri sütunlara yapıştırın. Burada yavaş ve istikrarlı olun. Düğmelerin yönleriyle deney yaptım, yukarıdaki resmin sol tarafındaki tarzı tercih ediyorum. Sağ taraf çalışıyor, ama her bir düğme arası

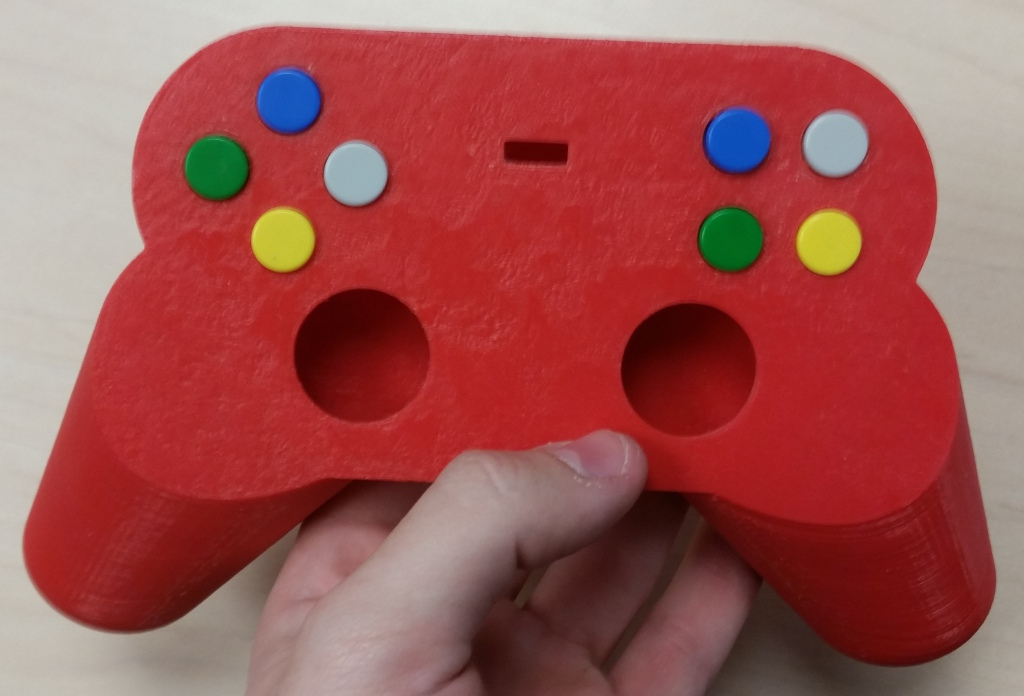

Devam etmeden önce, üst plakayı takın ve hala tıkladıklarından emin olun.

Ana Kurul.

Tüyün üzerine yapıştırıcı. Bu korkunç bir resim... Keşke onu tekrar yeniden çekebilseydim...

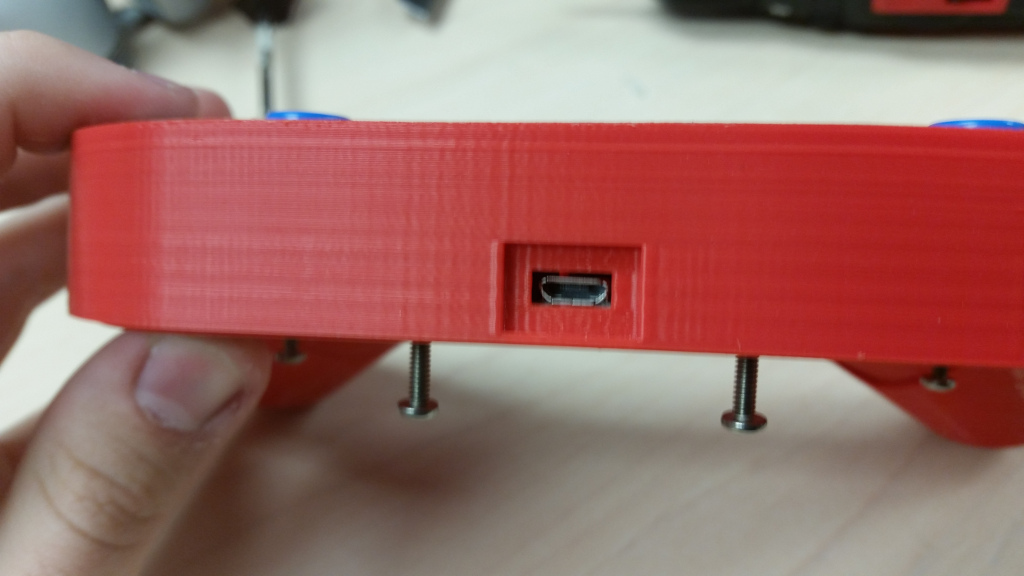

Devam etmeden önce, USB'nin üst parçadaki delikle uyumlu olduğundan emin olun.

Kablolama.

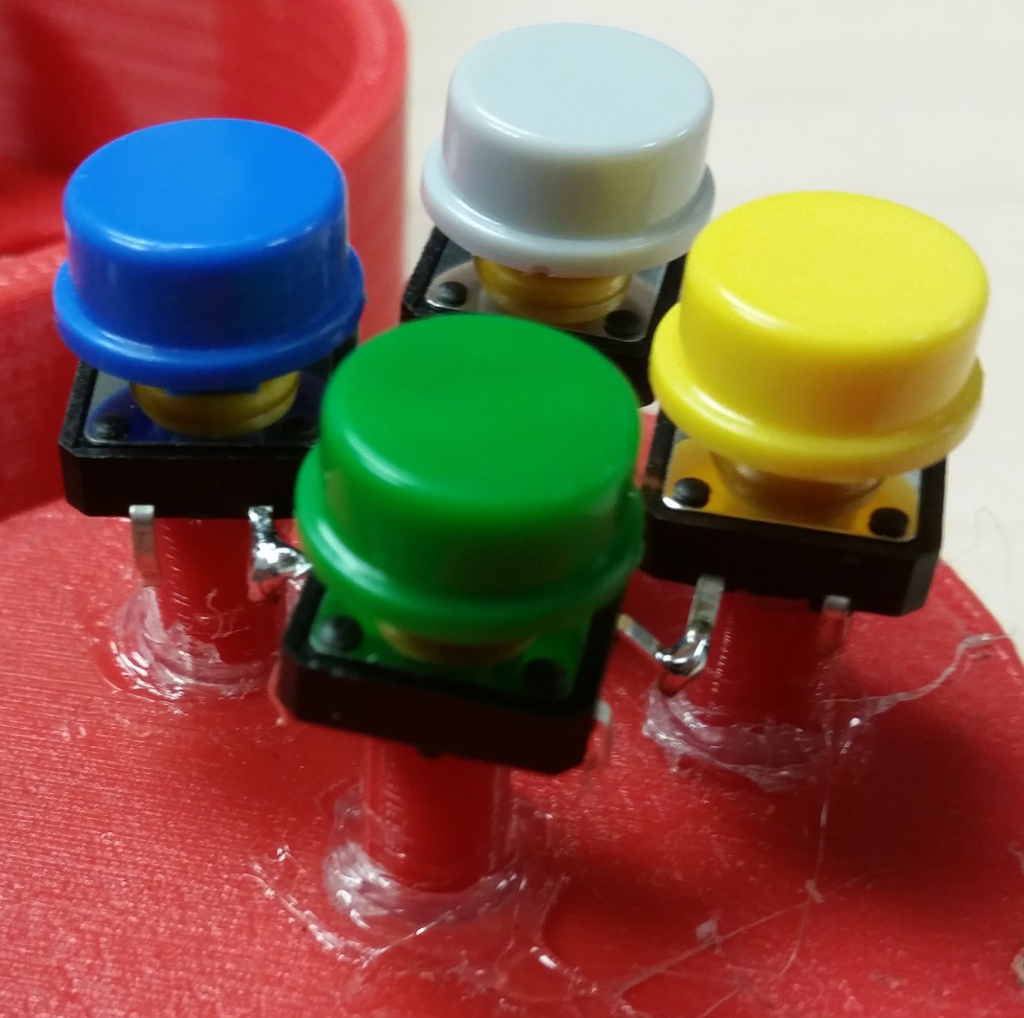

Düğmelerle başlayın. İç bacakları böyle bir halka gibi bükün. Onları birlikte lehimleyin.

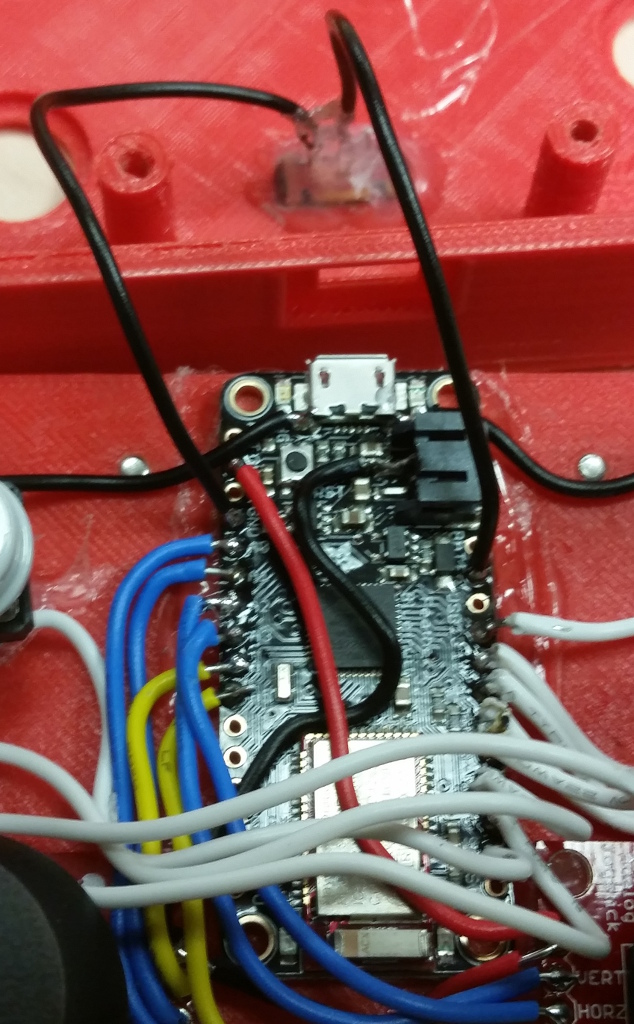

Joysticklerinizi yapıştırın (Adafruit'inkiler doğrudan köşelere takılır, Sparkfun'inkileri ise gözle ayarlamanız gerekecek. Şimdi lehimlemeye geçiyorum. Joysticklerle başladım (mavi ve sarı kablolar). Sonra düğmelerle (beyaz kablolar). Sadece bir topraklama ve güç kaynağı var, ancak USB konekt

GELECEK KABLO ŞEMASI BURADA.

Switch ve pil.

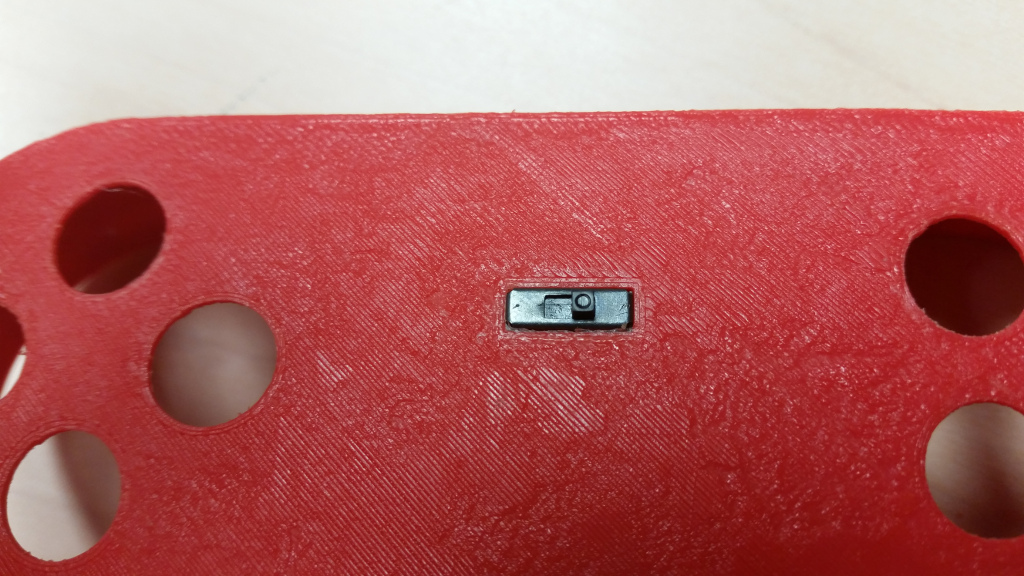

Taktırmak gereken son şey güç anahtarı ve bataryadır (bu sırayla). Anahtarı üst plakaya takın.

Anahtarı topraklamaya ve EN'ye lehimleyin, sonra onu sıcak yapıştırıcıyla yerine takın.

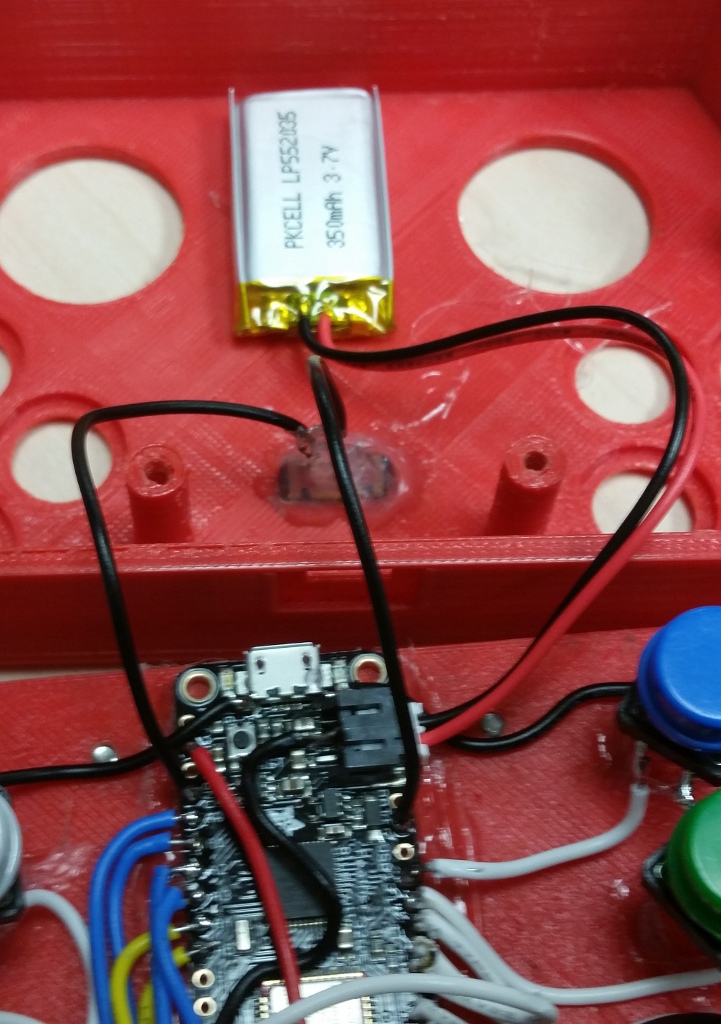

Pilin üst plakaya sıcak yapıştırıcıyla yapıştırın. Fişe takın. Elektronikleri test etmenizi tavsiye ederim.

Firmware Testi

Kapatmadan önce, yükleyin.Firmware'ı test etmek.Bu, joystickleri ve düğmeleri Arduino seri monitörüne çıkaracaktır. Kapanmadan önce tüm eksenleri ve düğmeleri test edin.

Kapanış.

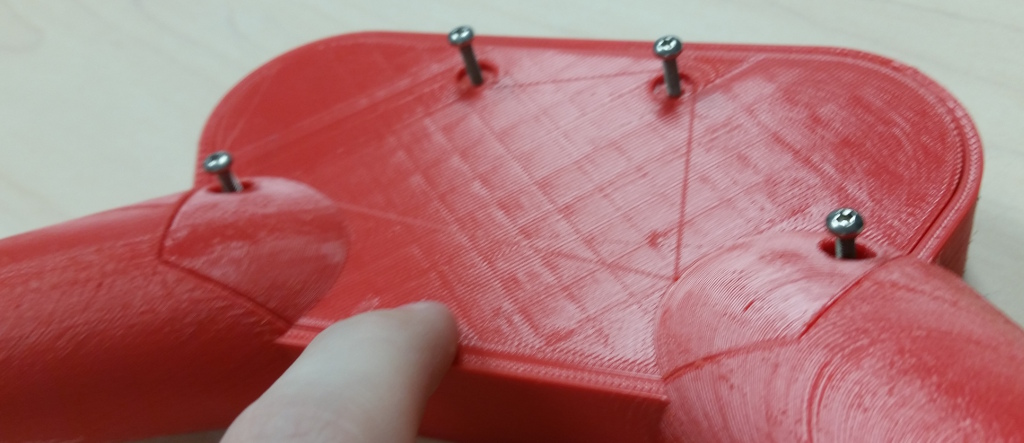

Arka plakayı üst plakaya vidalayın.

Gerçek Firmware.

Devam ediyor...
