Zusammenfassung

Ich habe dies ursprünglich vor einigen Wochen hochgeladen, aber es gelöscht, nachdem ich ein Problem mit der Thingiverse-Webseite dafür festgestellt hatte, das ich nicht lösen konnte. Also habe ich es gelöscht und es als dieses Design hochgeladen.

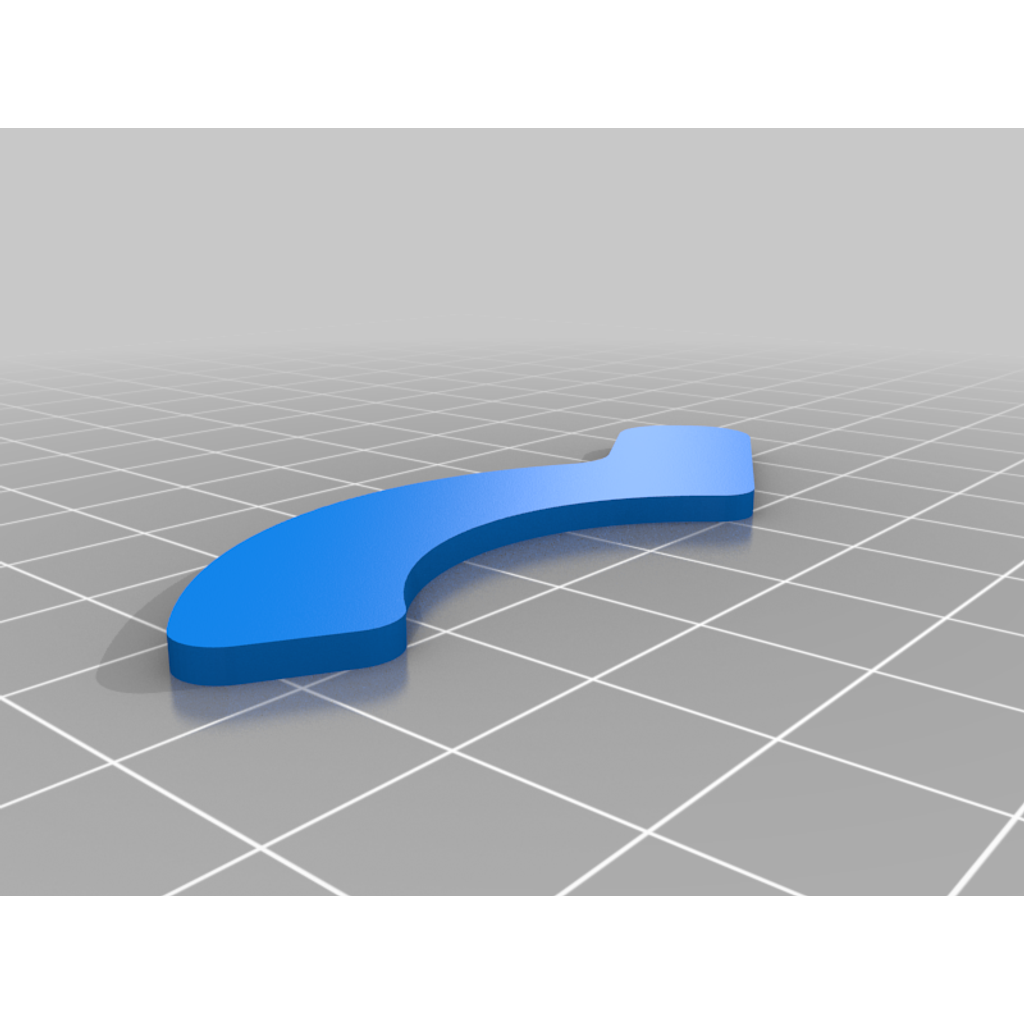

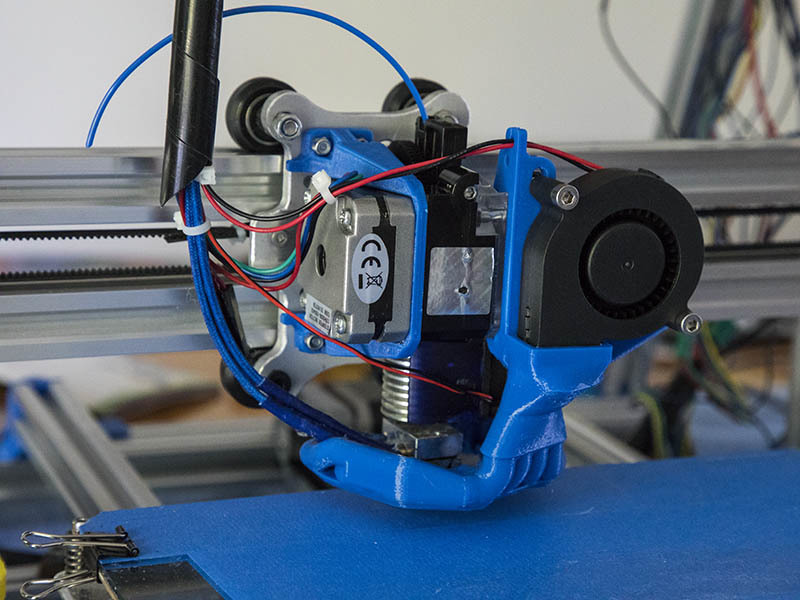

Ich habe dies für einen E3D Titan Extruder gemacht, der an einem Maker Farm i3v 10" Drucker mit einem E3D V6 Hotend und einem radialen 5015 Lüfter montiert ist. Es wird wahrscheinlich mit anderen Titan-Halterungen funktionieren, bei denen der Extruder an der Seite ist. Wenn Sie den Extruder auf der gegenüberliegenden Seite haben, die ich habe, müssen Sie das Design spiegeln. Es gibt eine Höhenverstellung vonTitan_841_AirManifold_V8_14.f3dEs ist enthalten, wenn Sie das Modell an Ihre Situation anpassen möchten. Ich habe einen hinzugefügt.Shim_2mm.stl&Shim_3mm.stlUm Ihnen zu helfen, die Höhe ein wenig über dem Bett zu erreichen. Um die Höhe anzupassen, lösen Sie die 3 - M3 Schrauben, die am Titan-Extruder befestigt sind, genug, um die Halterung auf und ab zu schwenken. Nachdem ich das Bett nivelliert habe, habe ich das Hotend so eingestellt, dass es das Bett in der Mitte berührt, und das 2mm Shim verwendet, um die Höhe einzust

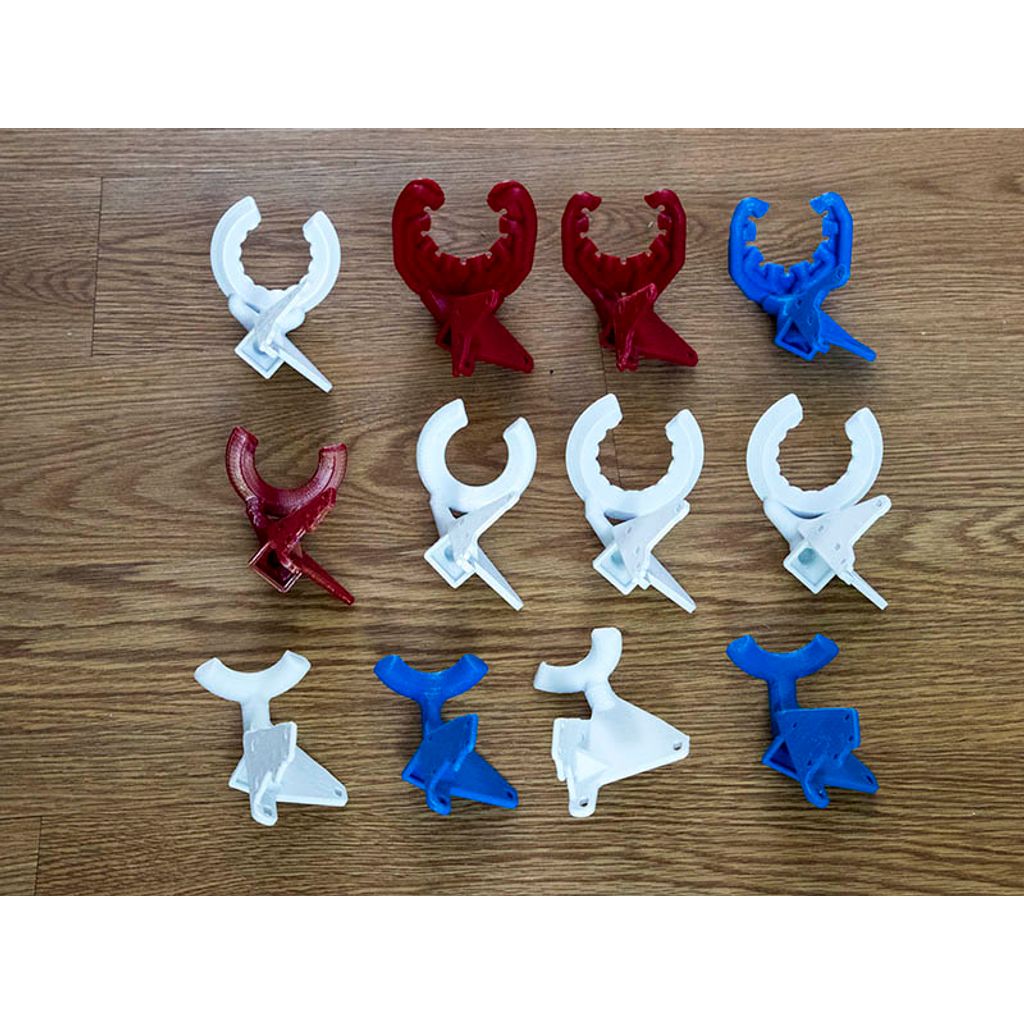

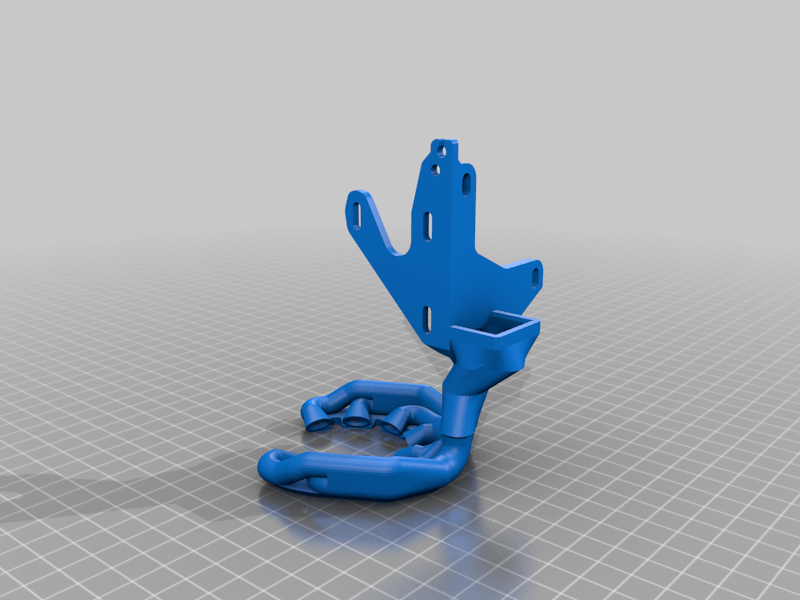

Ich habe die endgültige Version ausgedruckt.Titan_841_AirManifold_V8.stlVon diesem mit Zyltech PETG mit 4 Perimetern, 30% Adaptivfüllung mit Prusa Slicer. Dieses Design sollte ursprünglich ein partielles Torus-Design sein und entwickelte sich dann zu diesem Design.

Ich habe verwendethttps://www.thingiverse.com/thing:2162427als Leitfaden für die Lochmontage &https://www.thingiverse.com/thing:3167063Für den Testdruck. Ich habe verwendethttps://www.youtube.com/watch?v=Wun9EuVTV0w&t=706sUm mir zu zeigen, wie ich die Simulation durchführen soll.

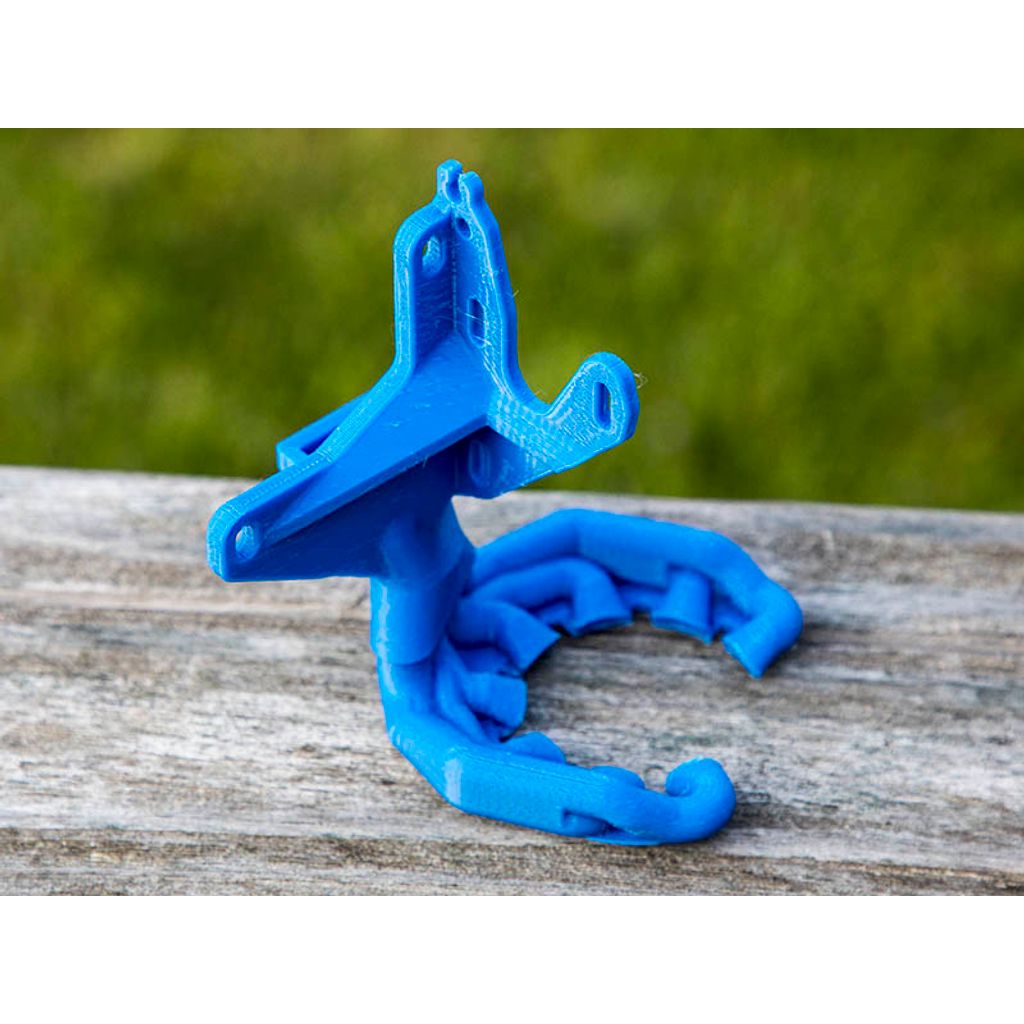

Ich dachte, dass dieses Design wie ein Abgaskrümmer aussah. Ich habe ein Bild des Testdrucks beigefügt. Die 3D-Krümmerpfade, die ich in Draftsight (AutoCAD-Klon) gezeichnet habe, fand ich viel einfacher als sie in Fusion 360 zu zeichnen.

Ich habe ein paar Änderungen an der Marlin 2.0.5.3-Firmware vorgenommen, um zu verhindern, dass der Thermal Runaway-Fehler auftritt, während der Lüfter läuft, da die Temperatur beim ersten Einschalten etwas sinkt.ADAPTIVES VENTILATOR-VERSCHLAGENDas hilft wirklich. Ich habe eine PID-Autotune durchgeführt, nachdem ich den neuen Kühler eingebaut hatte, aber ohne dass der Lüfter lief.

Definiere THERMAL_PROTECTION_HYSTERESIS 8//ursprünglich ein Wert von 4
Definieren Sie ADAPTIVE_FAN_SLOWING.
