이것은 24V 2510 팬을 위한 간단한 팬 마운트입니다. 이를 통해 최소한의 도구 헤드 커버를 사용하는 동안 도구 헤드 MCU를 식히할 수 있습니다.

бом

• 1개의 24V 2510 팬.2핀또는 3핀, 당신이 그것을 연결하고 싶은 장소에 따라 다릅니다.

• 3배M2.5 스레드 인서트.

• 3개의 M2.5x16mm 나사

• 2개의 M3x16mm 나사.

먼저, 열 설정 인서트를 팬 마운트에 넣으십시오.

그런 다음 MCU를 도구 헤드에 고정하는 두 개의 M3 나사를 제거해야 합니다. M3x16mm 나사를 팬 마운트의 상단에 삽입하고 MCU에 스레드하여 팬 마운트와 MCU를 도구 헤드에 함께 고정하십시오. 팬 마운트의 짧은 쪽이 위에 있어야 합니다.

지금 팬을 MCU에 연결하거나, 마운트를 부착하기 전에 연결하는 것은 조립을 조금 더 쉽게 만들 것입니다.

세 개의 M2.5x16mm 나사를 이용해 팬을 마운트에 부착하고, 팬이 어떤 방향으로 불고 있는지 확인하십시오.

팬을 제어하는 G-코드는 당신이 그것을 어디에 연결하고 싶은지에 달려 있습니다. 여기에서 몇몇 예제를 확인해 보세요:

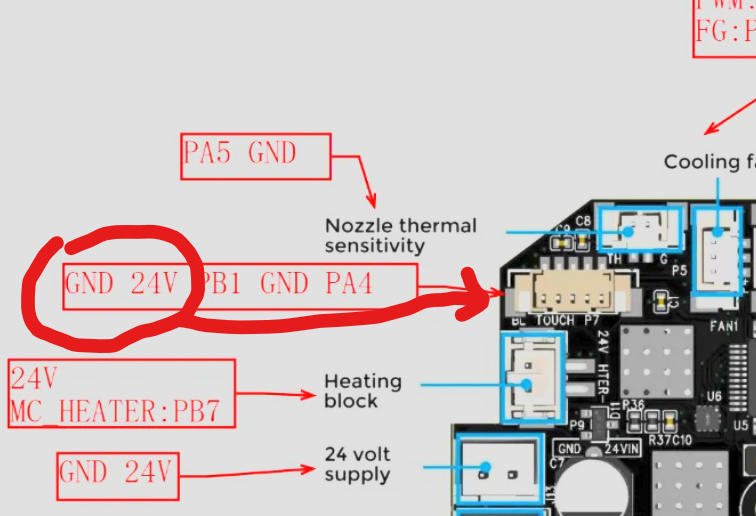

또는 만일 당신이 그것을 제어하는 것에 관심이 없고 그저 항상 켜져 있기를 원한다면, 여기서 BL-Touch 포트에 그것을 연결할 수 있습니다:

5핀 피코블레이드 커넥터를 사용하세요. 당신은 오직 두 개의 왼쪽 핀만 필요합니다.

진동을 최대한 줄이기 위해 모든 벽을 인쇄하여 최대한 강하게 만드십시오.
