개요

모키 바는 프루사 CORE One/+을 위한 액세서리 프레임 바입니다. MK3/S/+과 MK4/S 프린터의 클래식한 외부 프레임 바 컨셉을 되살리며, 기존의 프레임 장착 액세서리를 재사용하거나 CORE One/+을 위한 새로운 액세서리를 디자인하는 것을 더 쉽게 만듭니다.

포함된 모델들

두 가지 표준 바 모델이 포함되어 있습니다:

• 표준 오른쪽

• 표준 왼쪽

두 모델 모두 CORE One/+의 뒷면, 오른쪽 또는 왼쪽에 설치할 수 있습니다.

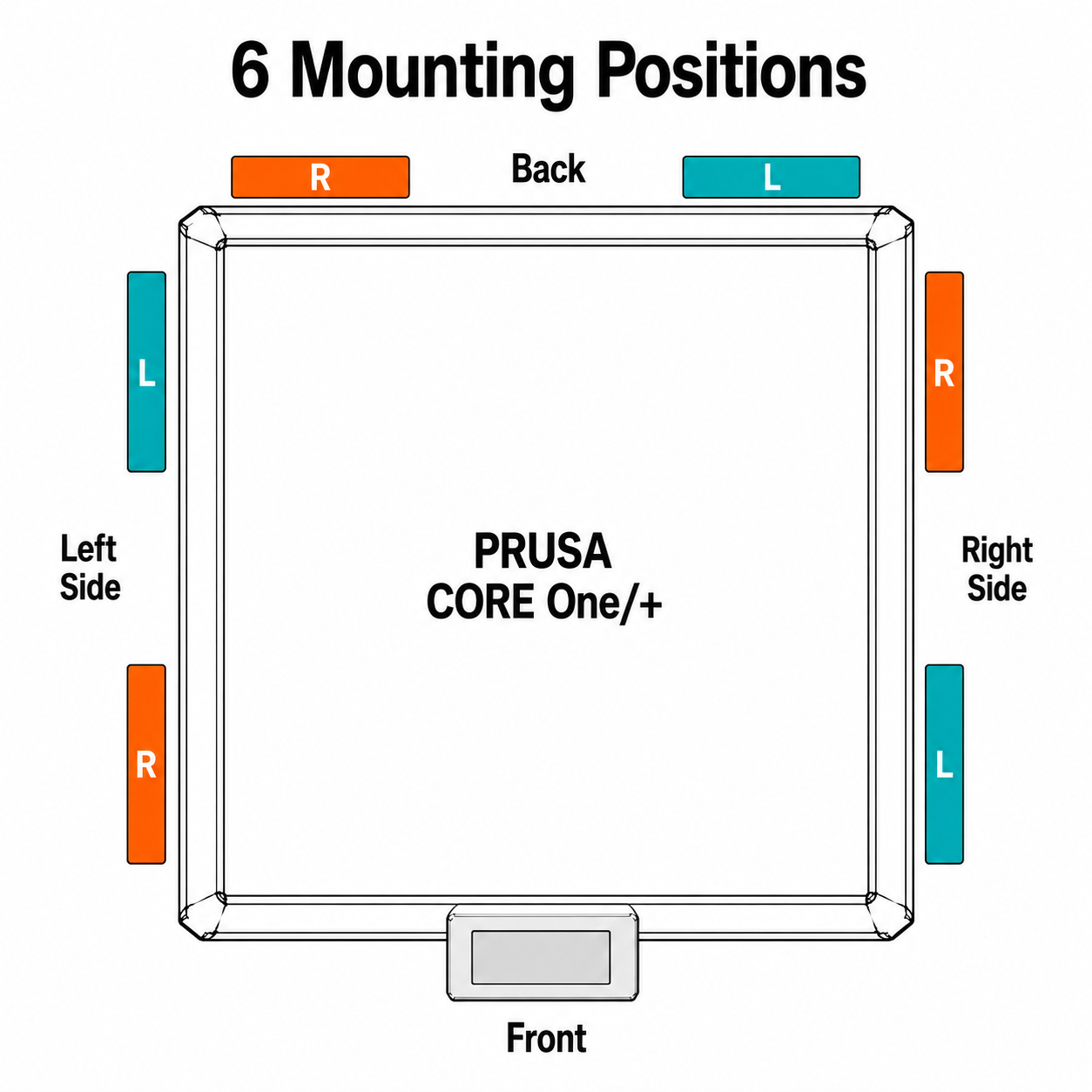

여기에 총 6개의 가능한 마운트 위치가 있습니다.

필요한 하드웨어

각 바마다:

• 2개의 M3x16 나사
  더 긴 M3x18 나사도 잘 작동됩니다.

• 1개의 M3nN 너클 너트
  표준 M3n 너트도 작동할 수 있겠지만, 저는 인클로저 내부에 설치된 부품에는 Nyloc 너트를 선호합니다.

설치

시작하기 전에 프린터 제어 메뉴의 Move Axis 옵션을 사용하여 히트베드를 내려주세요. 이를 통해 인클로저 내에서 작업을 할 수 있는 공간이 더 확대됩니다.

또한, 인클로저 내부에서 너트를 설치하는 동안 히트베드를 보호하는 것이 좋습니다. 저는 히트베드의 크기와 비슷한 비워진 필라멘트 상자를 히트베드 위에 올려놓는 경우가 대부분입니다. 이는 설치 중에 나오는 나사, 너트, 또는 도구가 떨어질 경우 피해를 최대한 줄일 수 있도록 해 줍니다.

인쇄된 막대기의 나사 구멍은 의도적으로 타이트하게 만들어져 있습니다. 나사는 단순히 구멍을 통해 떨어지는 것이 아니라, 인쇄된 부분에 스레드되어야 합니다. 이것은 더 타이트하고 더 깨끗한 설치를 제공합니다.

설치 단계

1. 프레임의 둥근 인서트에서 검은색 나사를 제거하세요.

2. 인접한 검은색 리벳을 제거하세요.

3. 두 개의 나사를 모든 구멍에 넣으되, 완전히 통하지는 않도록 하세요.

4. 패널의 바깥 쪽에 원숭이 바를 배치하세요. 바의 뒷면에 있는 작은 위치 실린더를 둥근 인서트 홀과 정렬하세요. 이것은 바를 위치시키는 데 도움이 되며, 설치를 더 안정적으로 만듭니다.

5. 원형 인서트 홀에 들어가는 나사부터 시작하세요. 이 홀은 이미 프레임에 스레드가 있기 때문에, 두 번째 나사를 설치할 때 막대기를 고정하는 데 도움이 됩니다. 조심스럽게 조이지만, 스레드를 강제로 조이지 마세요.

6. M3 너트를 인클로저 내부에서 잡으면서 리벳 구멍을 통해 두 번째 나사를 설치하십시오. 프루사 도구 키트에 포함된 작은 렌치나 다른 적합한 렌치를 사용하십시오.

7. 막대가 안정적으로 느껴질 때까지 두 개의 나사를 조여주세요. 너무 조이지 마세요. 아크릴 패널은 과도한 클ैं핑 력이 필요 없습니다.

인쇄 설정

• 노즐: 0.4 mm

• 레이어 높이: 0.2 mm

• 채우기: 20% 지로이드 또는 그리드

• 재료: PETG

• 경계선: 최소 3개

• 지원: 필요 없습니다.

피드백

이 모형을 만드시면, 언제든지 코멘트를 남기거나 피드백을 공유하십시오. 저는 이 모형이 다양한 설정에 어떻게 적합하는지 그리고 실제 사용 시 어떤 성능을 보이는지 항상 보는 것이 즐겁습니다.
