¿Por qué?

Este freno de mano se vende con componentes electrónicos que no siempre están bien calibrados o simplemente no funcionan (en Linux, por ejemplo). Esta modificación es una reelaboración de la electrónica que te permite gestionar tu dispositivo gracias a FreeJoy.

BOM

Categoría.	Referencia	Cantidad
Electrónico.	STM32F103C8T6 "Bluepill"	1
Electrónico.	ST-Link o equivalente.	1
Electrónico.	Sensor de efecto Hall 49E.	1
Electrónico.	Botón de presión momentáneo de 7 mm.	1
Electrónico.	Cables de puente.	algunos
Electrónico.	Cable de USB-A a Micro USB.	1
Fijador.	Tornillo ISO 4762 M3x35.	2
Fijador.	Tornillo ISO 4032 M3	2
Imán.	Imán rectangular N42 (o más) (20 mm x 10 mm x 3 mm)	1
Imprimiendo.	PLA (o cualquier plástico duro)	< 40g

Ajustes de impresión.

Material: PLA (o cualquier plástico duro)
Altura de la capa: 100μm para la carcasa del sensor, 200μm en caso contrario.
No se requiere apoyo.

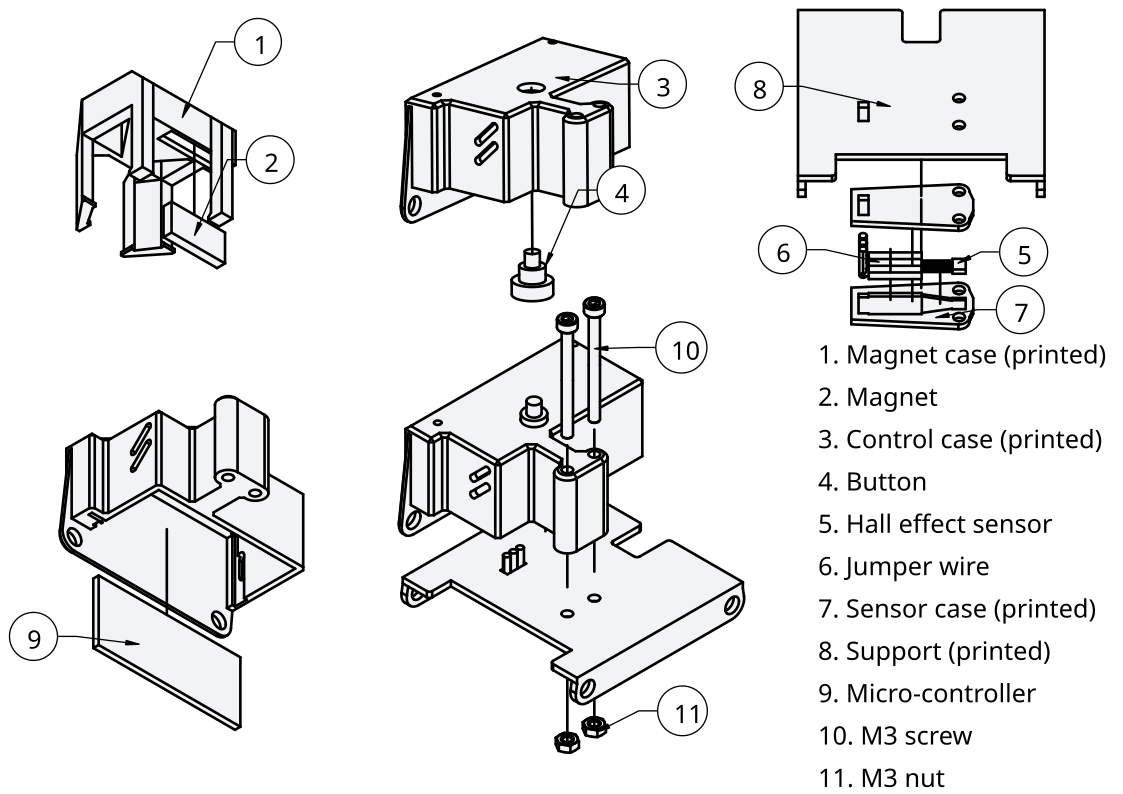

Pasos de ensamblaje.

Soporte magnético.

Después de este ensamblaje, inserte el ensamblaje en el freno de mano gracias a los clips inferiores.

Montaje de botón.
Montaje del sensor.

Después de esta asamblea:

Instala el firmware de FreeJoy en la tarjeta STM32. Necesitarás un ST-Link.
Después de eso, puedes conectar la tarjeta directamente a través del puerto Micro USB.
Haga el cableado entre la tarjeta y el botón (B0, Tierra).
Haga el cableado entre la tarjeta y el sensor (3.3V, Tierra, A0). Utilice la documentación del sensor para identificar el pin correcto.
Prueba la configuración pulsando el botón y colocando un imán junto al sensor de efecto Hall y monitorea el valor.

Soporte para tarjetas.
Montaje final.

Después de este ensamblaje, puedes usar los orificios 4x M5 en los lados para montar esto en el freno de mano.

Ahora puedes enchufar el cable USB y hacer la calibración.
