A1 Adapterplatine

Der A1 Adapterboard ist der Adapterboard für HDMI zu CSI-2 Boards (wie X630 oder X1300) von Geekworm; im Falle, dass Sie das Kit nicht gekauft haben oder es verloren haben.
Ich weiß nicht, warum es offiziell keinen CAD-Dateien für diese Adapterplatine gibt.

Bevorzugt mit hitzebeständigem Material gedruckt, wie PETG oder ABS; diese HDMI zu CSI-2 Boards werden heiß.

Teileliste

Diese sind die Teile, die ich vomGeekworm Wiki, passt möglicherweise nicht zu Ihren Anforderungen.

• 1 x 5 cm Länge 5pin 1,0 mm FPC Kabel (für Pi 4B / 3B+ / 3B / 2B)

• 1 x 8 cm Länge 15Pin 1,0 mm zu 22Pin 0,5 mm FPC-Kabel (für Pi Zero / Zero W / Zero 2W)

• 2 x M2,5*17 mm Standoff

• 4 x M2,5*6 Schraube

• 1 x M2,5-Gewindebohrung

PoE Konfiguration

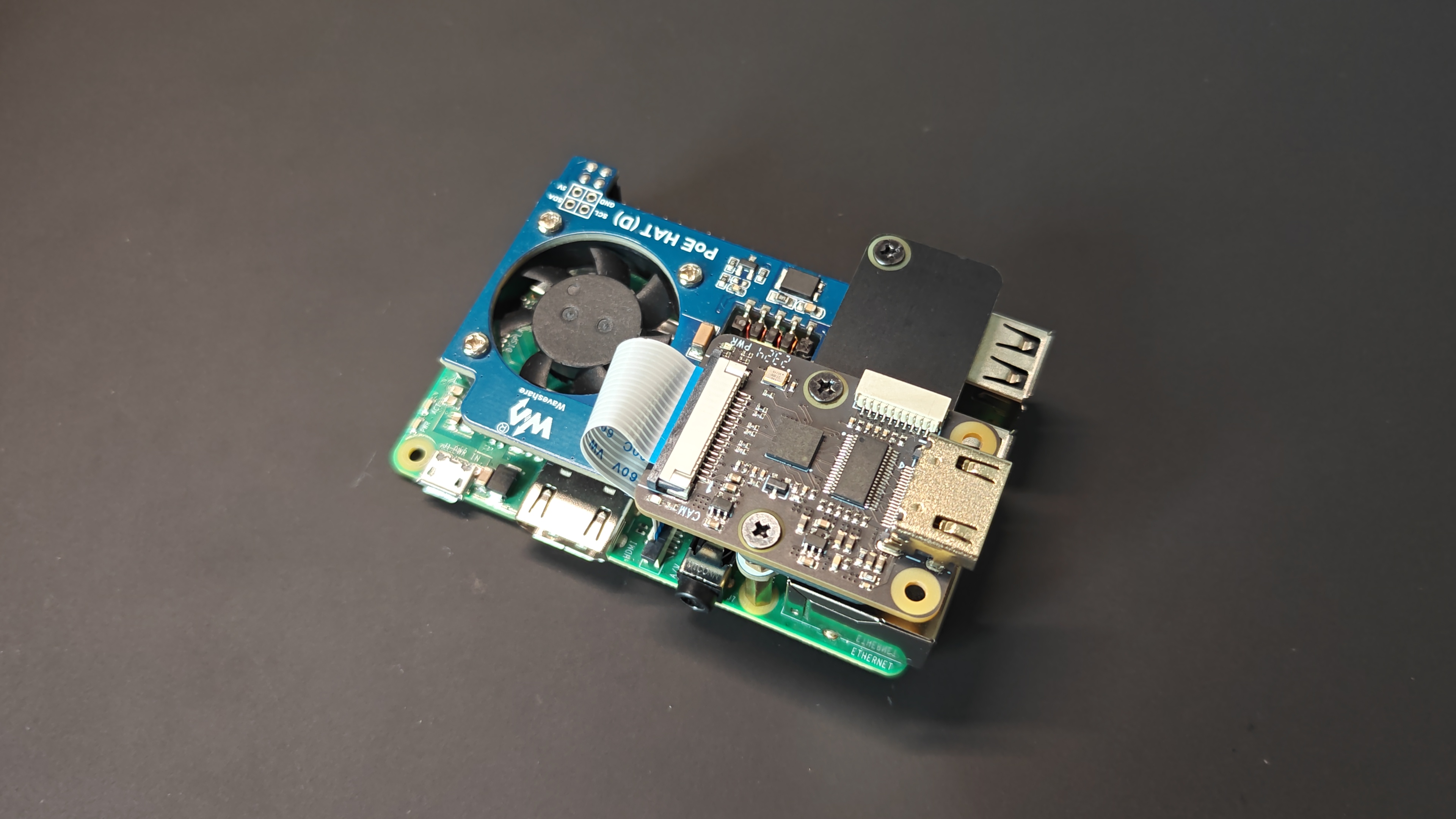

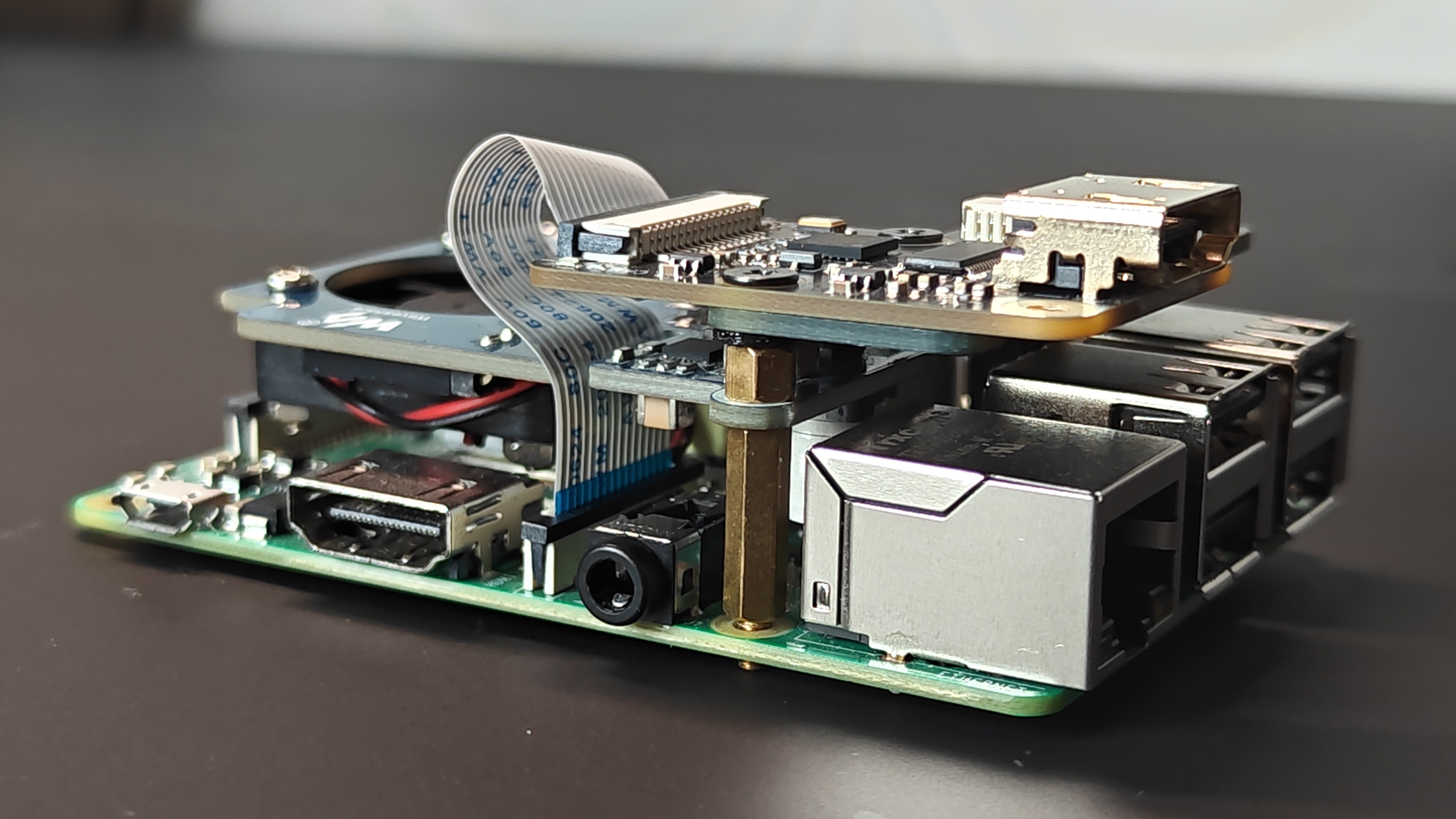

Das ist meine seltsame PoE-Hat-Konfiguration, die die Waveshare PoE-Hat und die Adapterplatine verwendet.

Es fügt 1 mm zur Adapterplatine hinzu, um den Standoffs auf einer Seite korrekt zu passen, da M2,5 Kupferstandoffs nur in geraden Längen erhältlich sind.

Es gibt auch eine M2,5-Washer, die Sie drucken können, wenn Sie nur die Washer benötigen.

Teileliste

• 1 x M2,5*20mm Standoff

• 1 x M2,5*14mm Standoff

• 1 x M2,5*4 mm Standoff

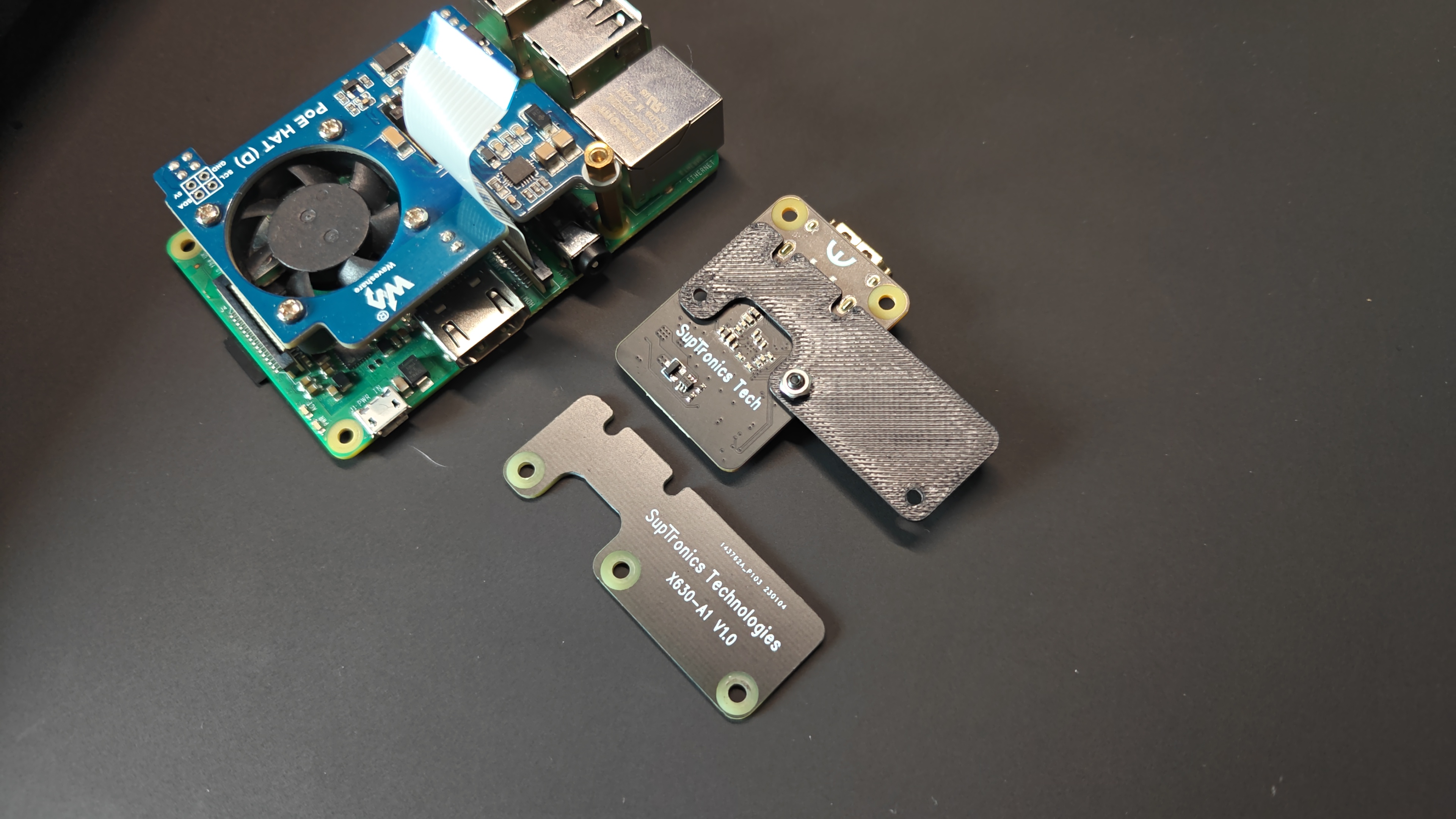

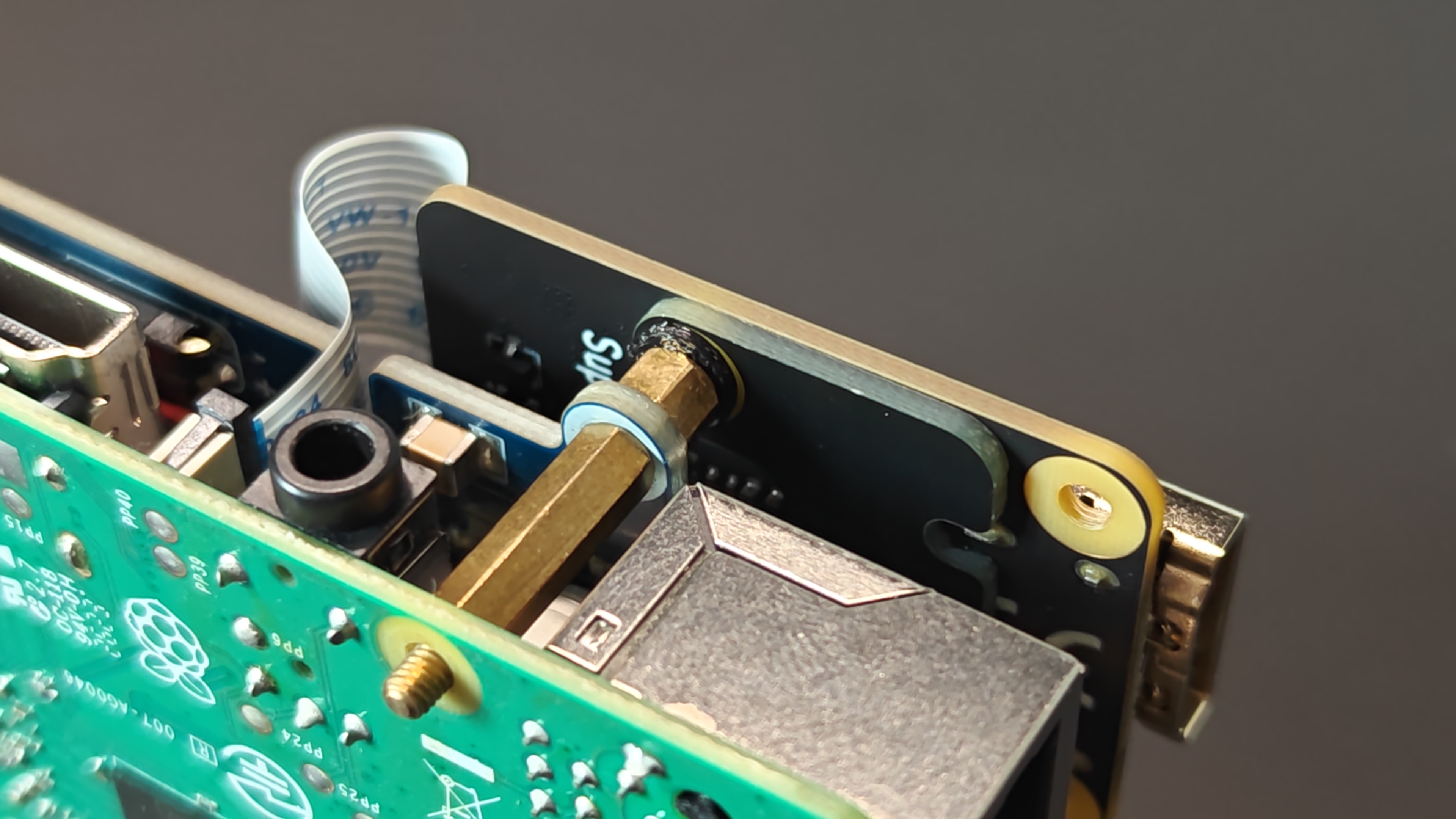

Bilder

Änderungsprotokoll

Release v0.1.0

• Füge meine seltsame PoE-Hut-Konfiguration hinzu
