Diseño

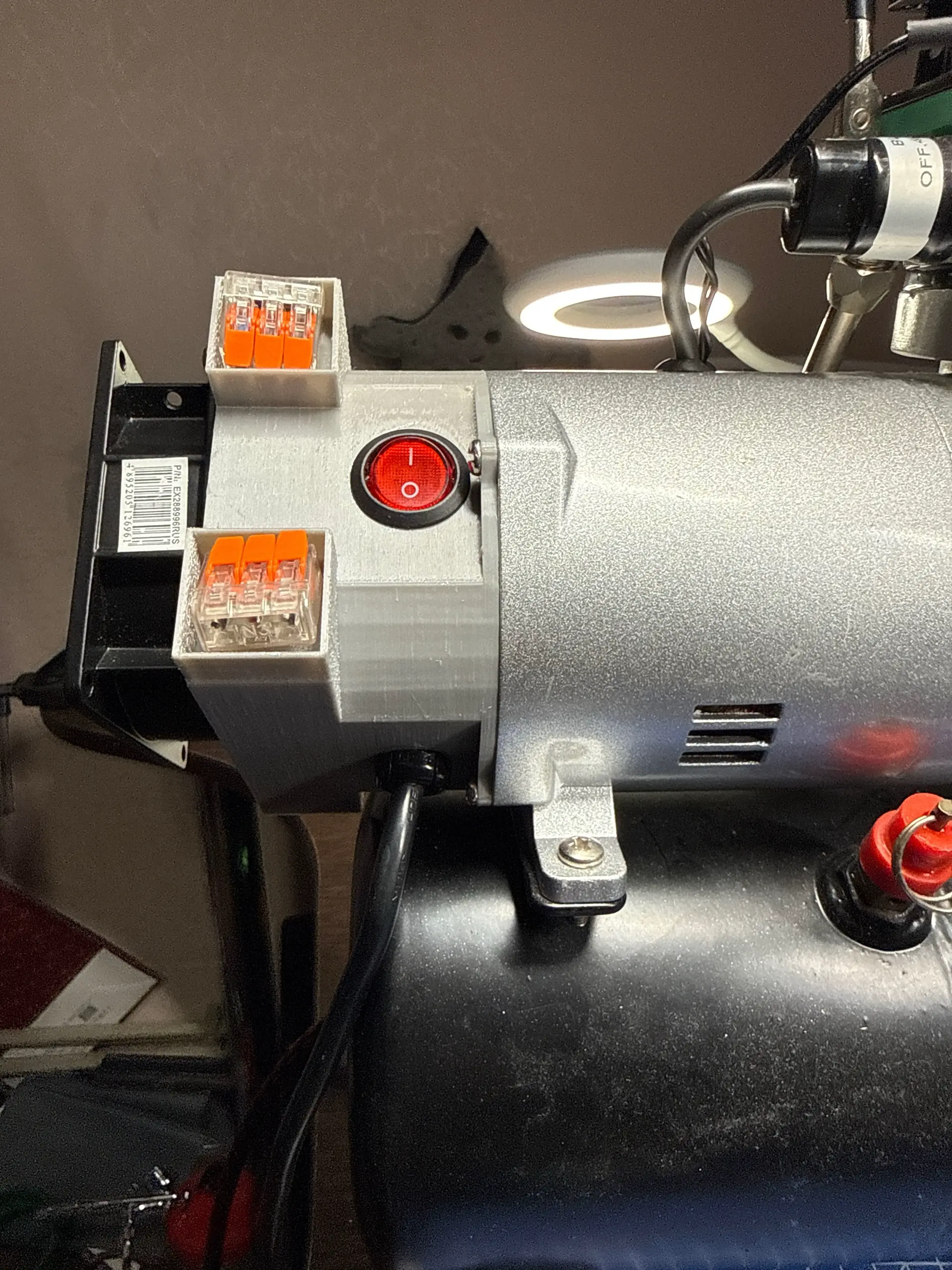

Se instala en el lugar de la tapa original en la parte trasera del motor. El cable de alimentación y la tecla se instalan en el lugar original y no se requiere un cable de extensión adicional. En el cuerpo se han instalado espacios adicionales para terminales del tipo WAGO para conectar los ventiladores a la alimentación, para no ocupar espacio dentro del cuerpo. También se imprimen las tapas por separado para ocultar los terminales. El ventilador de 80*80 se instala en modo de expulsión. En el cuerpo para fijar el ventilador se ha previsto un orificio con rosca de tamaño M4*,07.

Uso

Succión de calor del motor.El ventilador se utilizó en 220 V

Recomendaciones para imprimir

Usé plástico PETG. Se requieren soportes durante la impresión. Mejor imprimir como se muestra enúltimaEn la imagen para que la rosca de fijación del ventilador no esté ocupada por la soporte.

Instrucciones de ensamblaje

No se requiere ninguna ensamblaje adicional, la pieza está lista para su uso después de la impresión.
