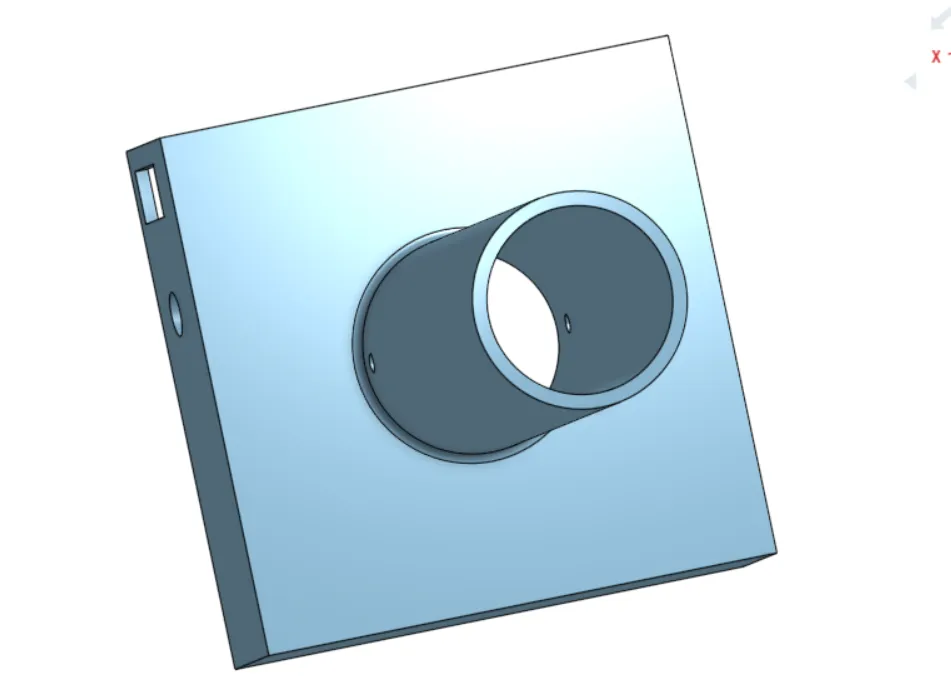

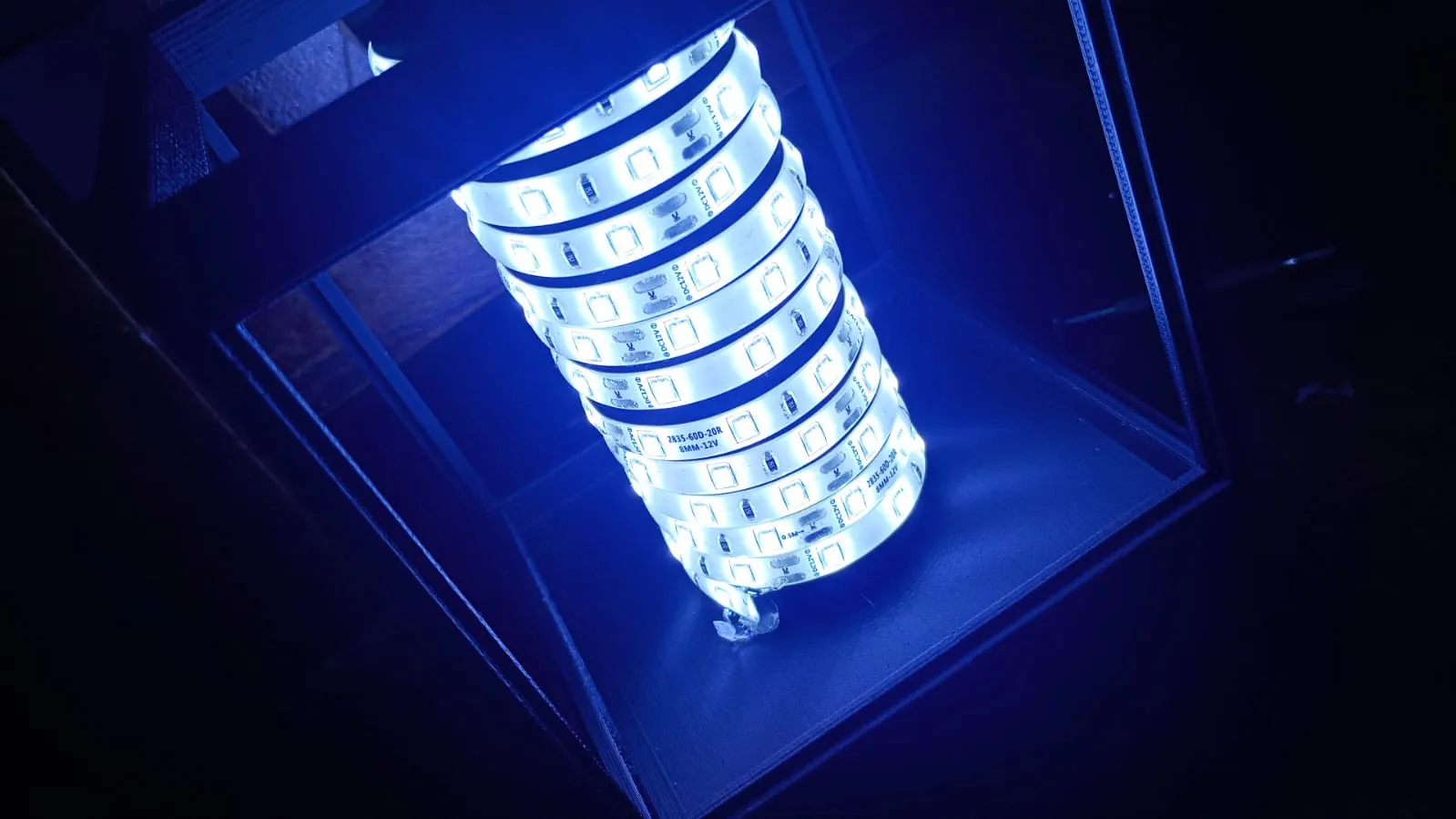

「Axis」部分のシャフトは中空なので、ワイヤーが下部に通ることができ、そこでは電源と電源スイッチに電気的な接続をすることができます。このモデルの穴は私が使ったものとサイズが合っているので、STEP形式のファイルを追加しておきます。そうすれば、自分が使うものに合わせて部品を変更することができます。

また、私はシャフトに穴を追加しました。この穴にピンを差し込むと、アクシス部とディスプレイ部が分離しないようになります。私の場合は必要ありませんでした。なぜなら、シャフトはディスプレイ部の大きな丸い穴に少し力を入れて収まったからです。しかし、完全に組み立てると、手で動かすと回転するのに十分な余地があります。2つの主要部品を組み立てた後

また、私はシャフトに穴を追加しました。この穴にピンを差し込むと、アクシス部とディスプレイ部が分離しないようになります。私の場合は必要ありませんでした。なぜなら、シャフトはディスプレイ部の大きな丸い穴に少し力を入れて収まったからです。しかし、完全に組み立てると、手で動かすと回転するのに十分な余地があります。2つの主要部品を組み立てた後

別のソフトウェアを使用して自分のものを作りたい場合、リトグラフの最終サイズは111.8 mm x 111.8 mm x 2.9 mmです。少なくとも、私のプリンターの公差でうまく機能したサイズです。

重要な注意事項：私はディスプレイの上部の穴とアクシスの下部に使用したカバー部品の適切なフィット感を見つけるのに問題がありました。おそらく、あなた自身のカバー部品の適切なサイズを見つけなければならないでしょう。

このモデルが気に入っていただければ幸いです、ダウンロードして自分のプリントを公開してください。
