在我的 Voron Stealthburner/CW2 上安装 🥰 BTT SB2209 时，我对现有的电缆解决方案并不满意。因此，我决定从头开始，探索不同的设计方案，最终设计出了这款产品。电缆桥 PLUS 版。

最终它的设计与现有机型并没有太大差别，但在对我来说最重要的方面进行了优化。此外，它还能与一款定制的配套部件完美搭配——XT30 2+2 转接线，用于 SB2209 / SB2240 型号相机- 为这些工具头板打造一款时尚且超紧凑的脐带式解决方案。🤩

特色功能

• 时尚紧凑的设计- 外观整洁，线缆布线无需采用低调的设计方案

• 安全的线缆管理系统- 能让一切井井有条，身心轻松无压力。

• PG7电缆密封套管支撑件- 两种螺纹规格：M12x1.5 和 M12x1.25，适用于不同型号的 PG7 密封件。

• 步进电机电缆保护套- 保护因步进电机旋转而暴露出来的步进电缆

• 选配的钢丝安装支架- 用于脐带钢丝的螺丝固定安装点

伴侣模型：

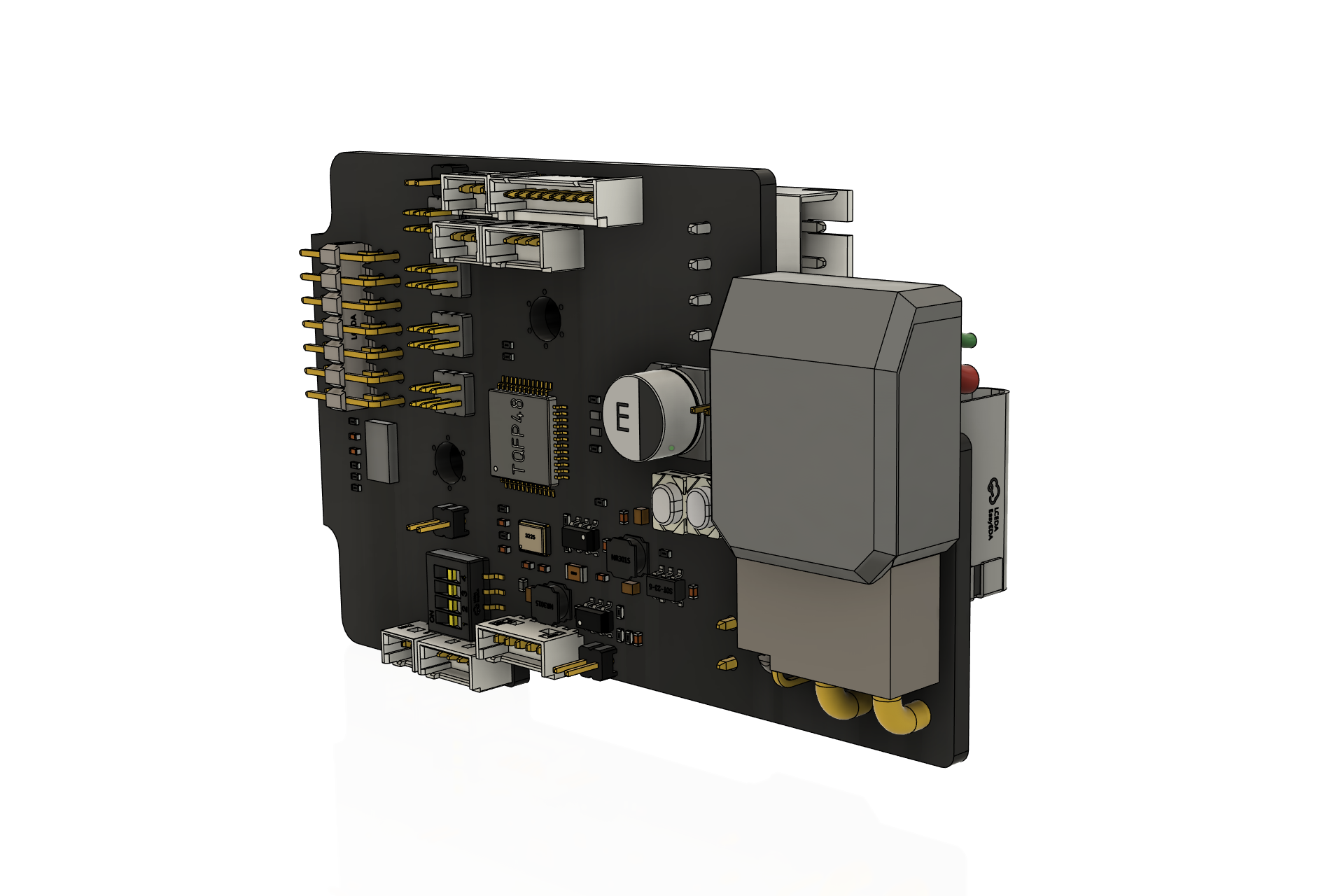

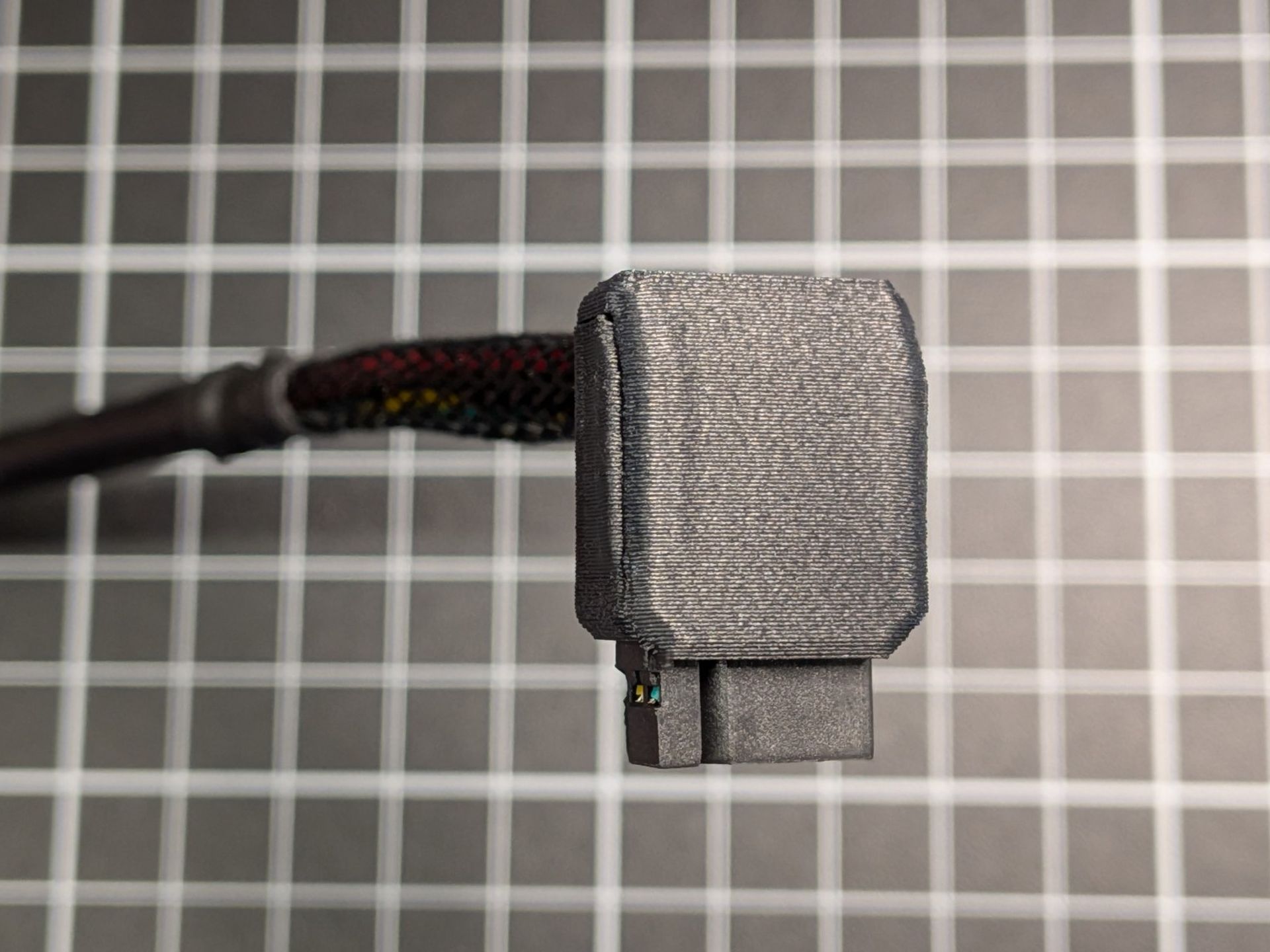

请使用专为 SB2209/2240 设计的专用插头： XT30 2+2 转接线，用于 SB2209 / SB2240 型号相机 紧凑型 XT30 2+2 插头专为 BTT SB2209/SB2240 刀头板设计，占用空间极小，有助于实现整洁的线缆管理。

组装

开始之前，我想简单说几句：

• 该部件是为某款产品设计的。脐带电缆外径为 。5.5毫米。

• 那个挂载点用于脐带电缆的设备太紧了好的，我现在需要把用户提供的英文文本翻译成中文。首先，我要仔细阅读原文，理解其内容和结构。原文是关于一个名为T的用户在Reddit上的评论，涉及到他对某个视频的看法和反应。用户T提到视频中的内容让他感到不适，并表达了自己的担忧和批评。这是故意为之即使在高温环境下也能牢固固定电缆，因为电缆外皮材料可能会变软。所以你需要这样做。需要用点力气将其按压下去。该部件的形状设计能让它略微弯曲，这有助于你顺利完成任务。

要是你的电缆不合适的话给我发个消息吧...或者用些砂纸打磨一下。

接下来，只需按照图片操作……尽情享受搭建的乐趣吧！😎

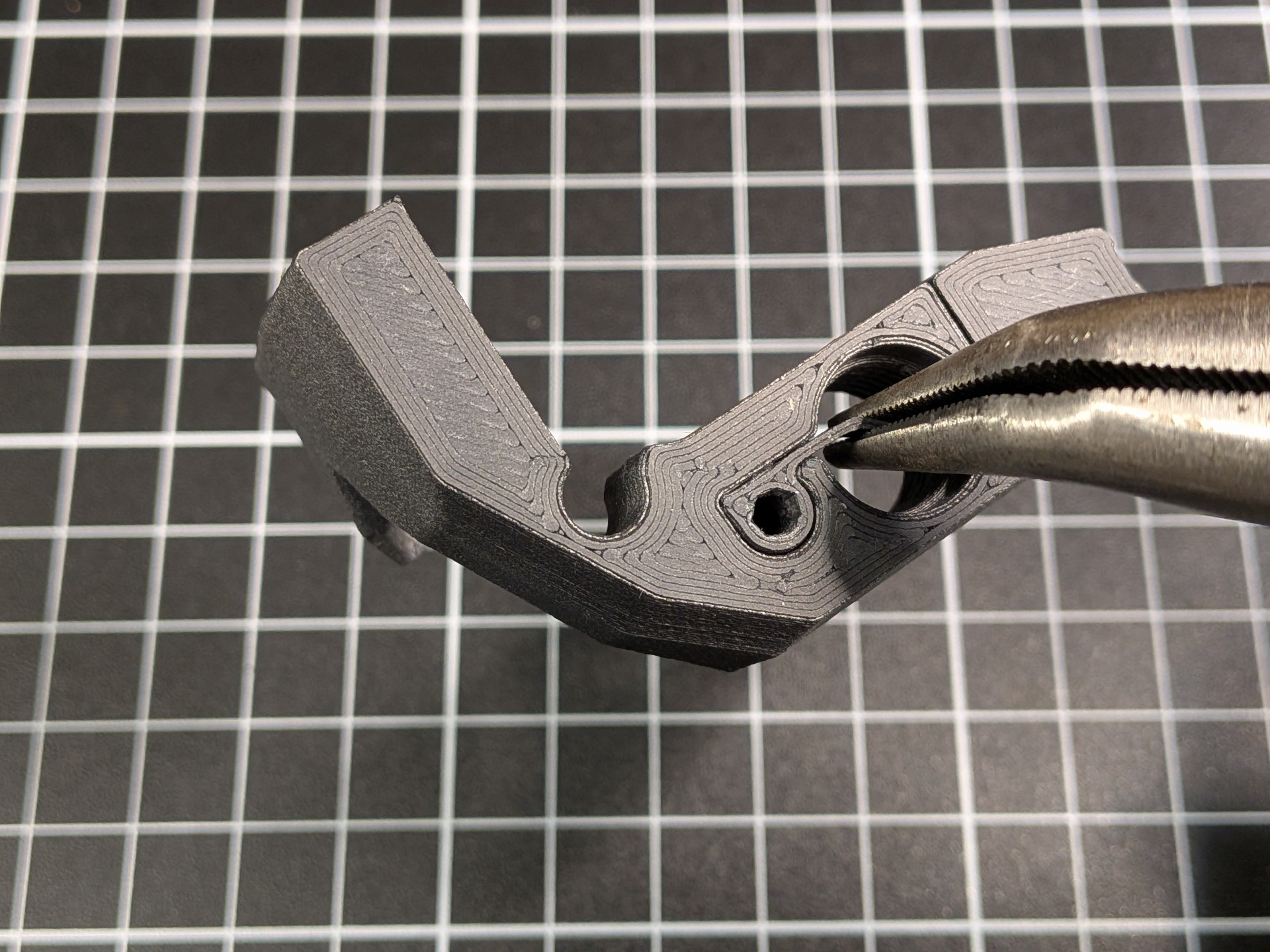

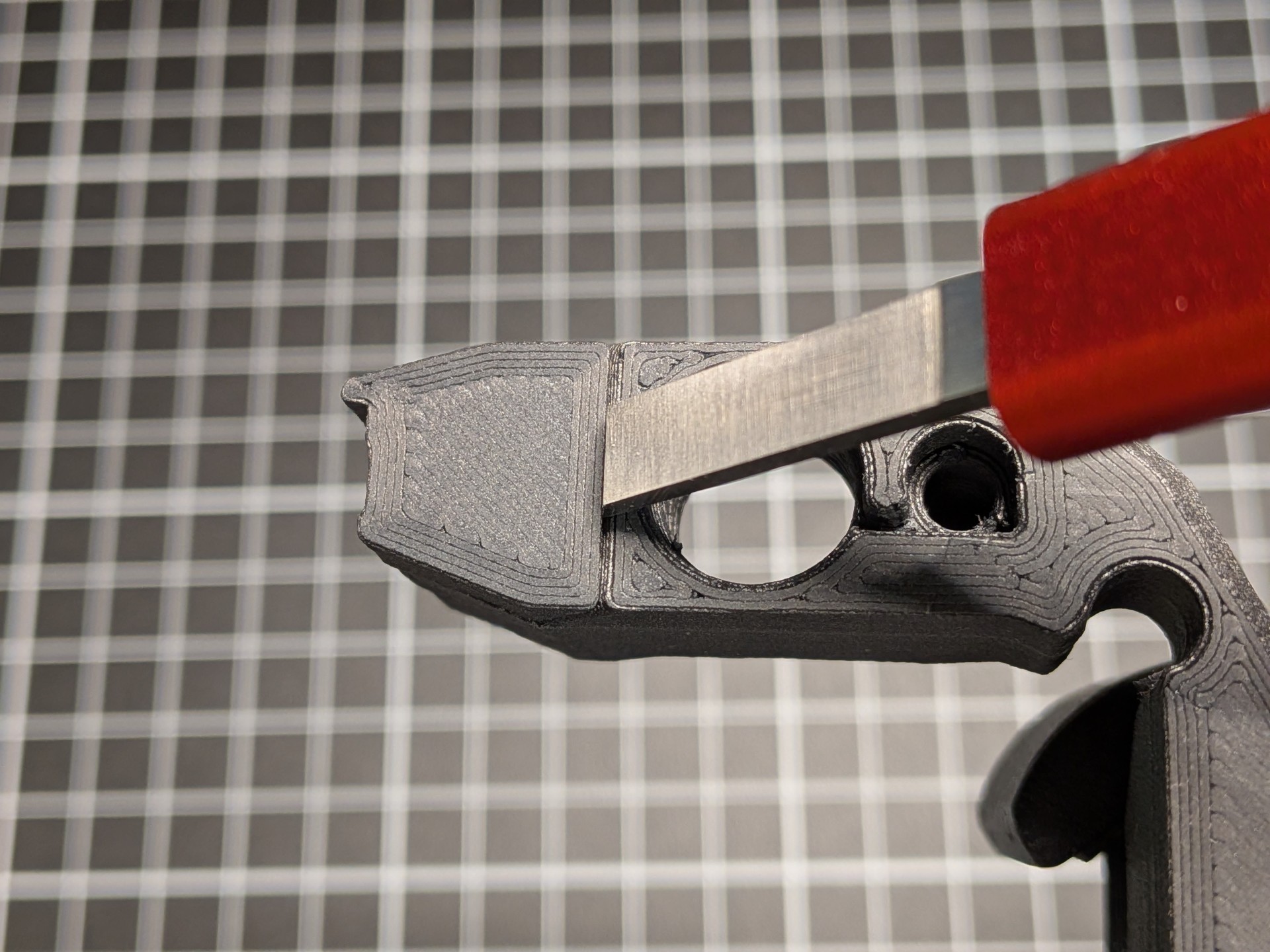

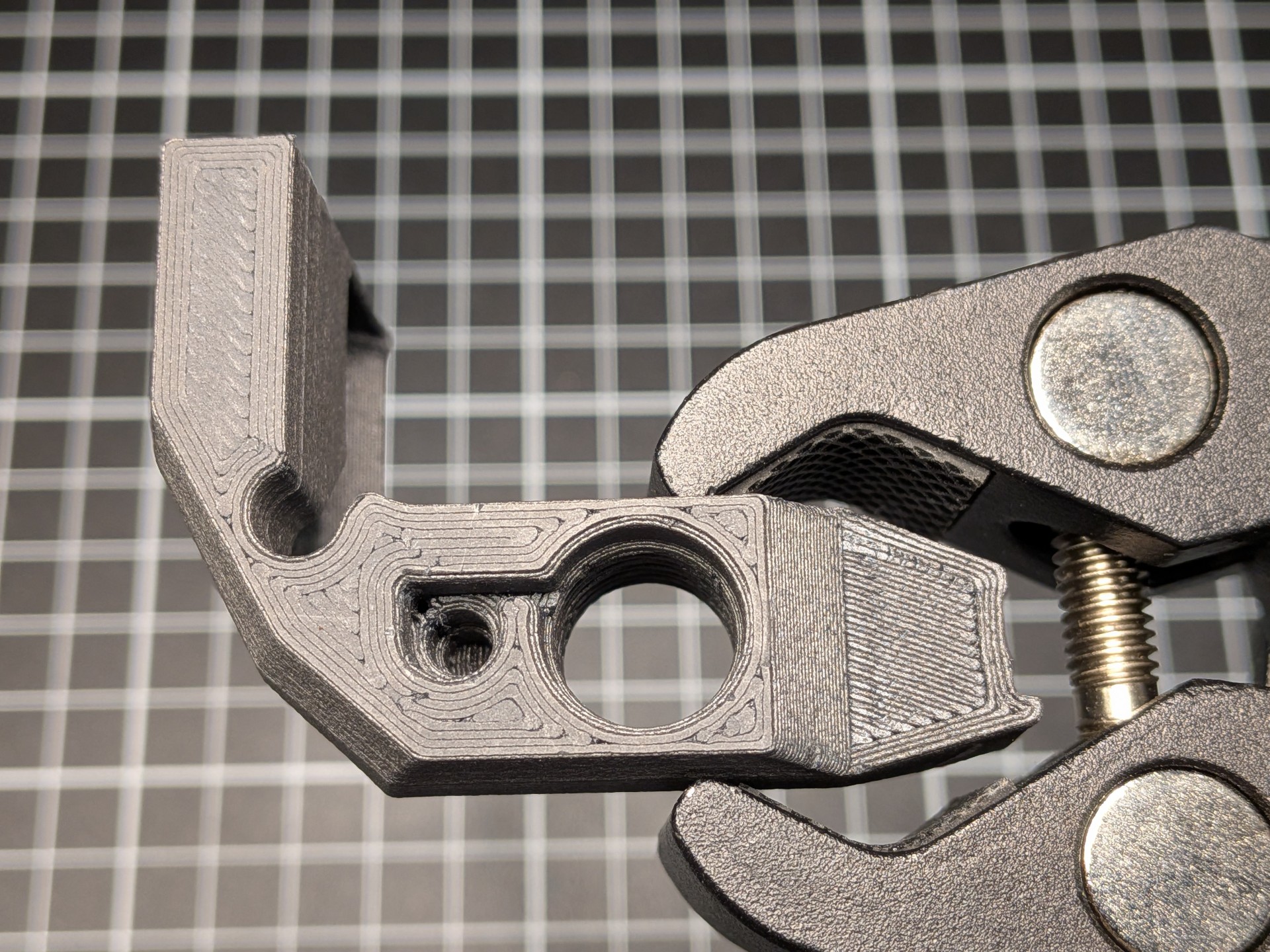

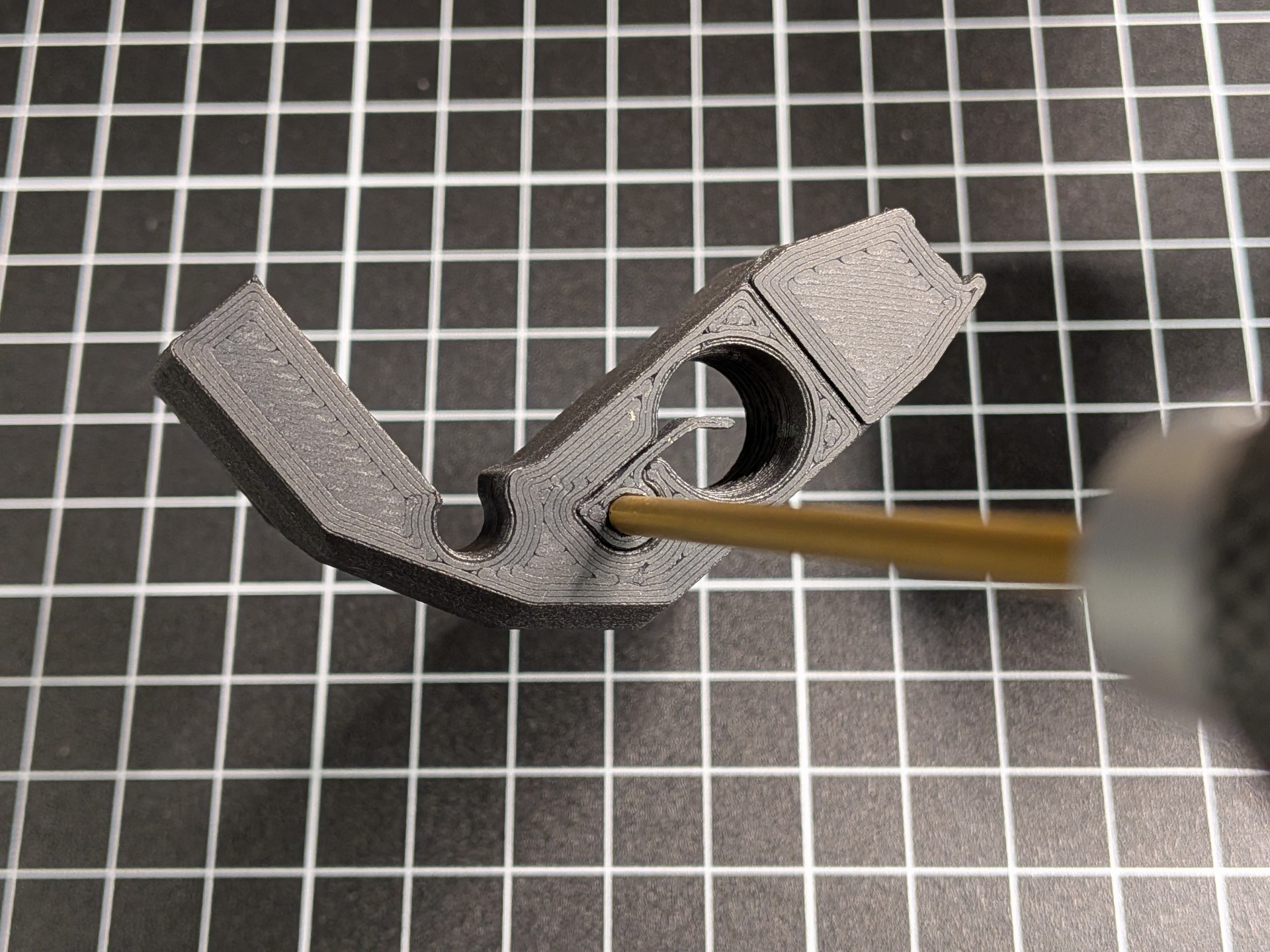

预装配阶段：移除可拆卸支撑结构

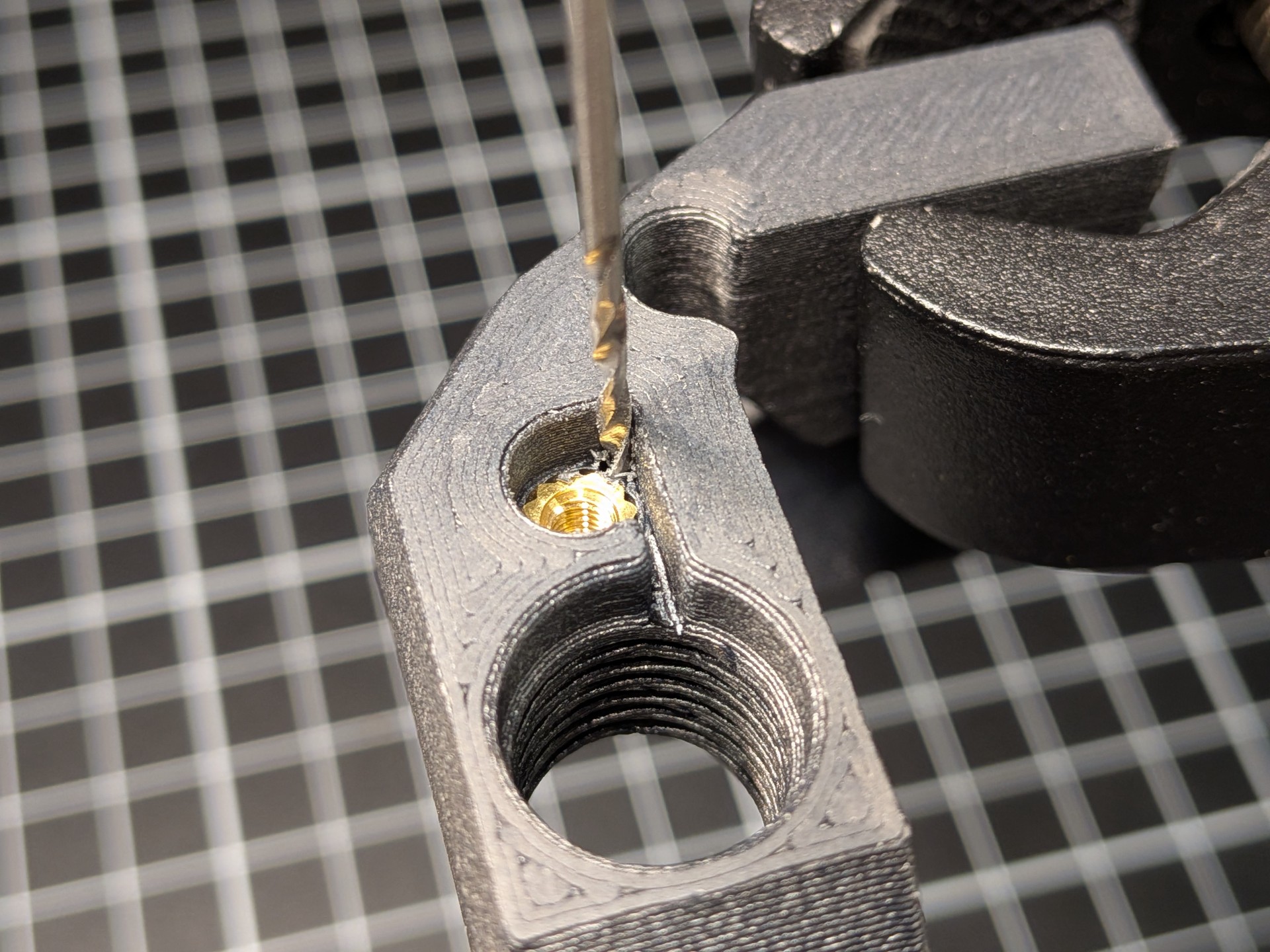

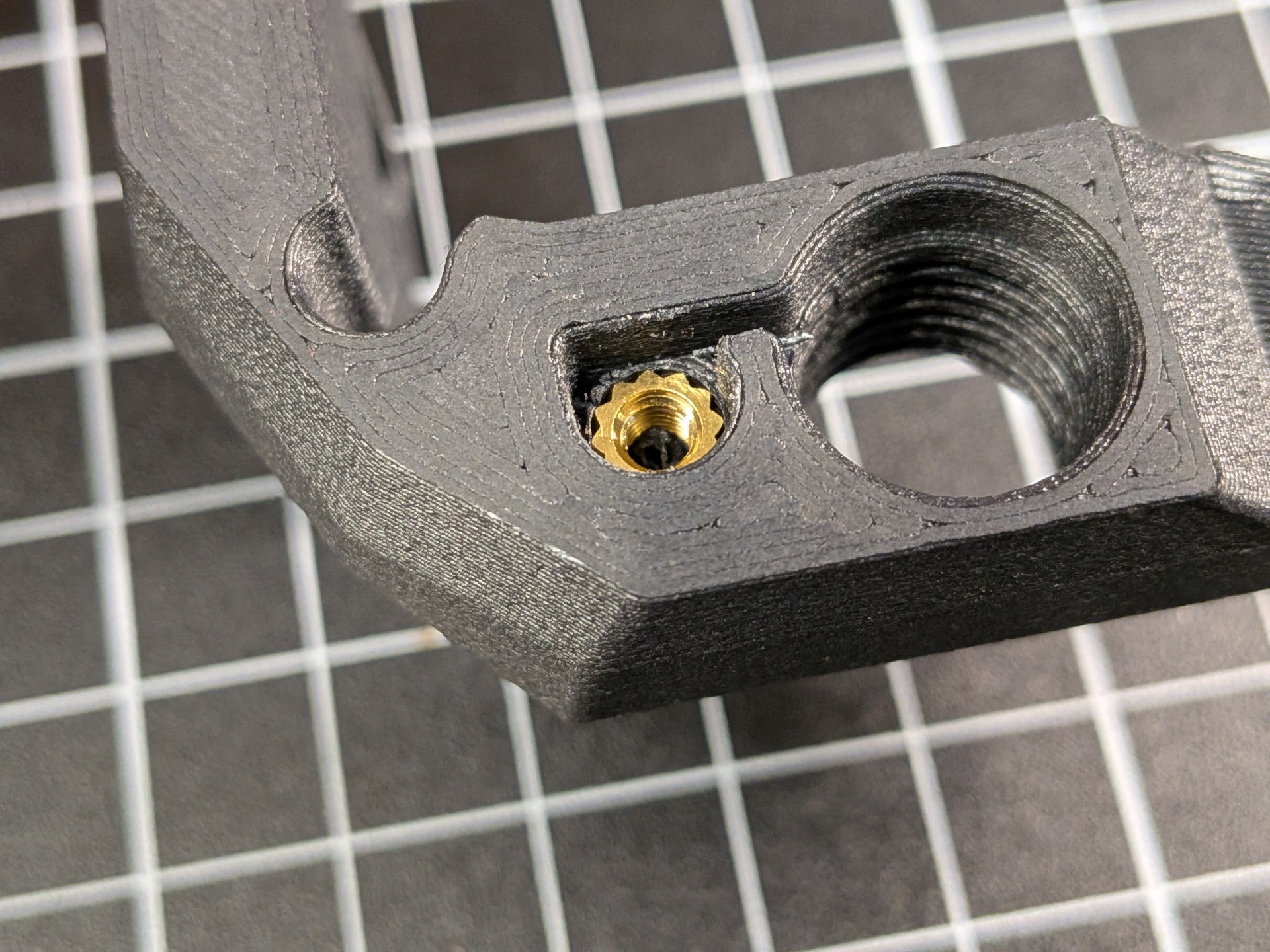

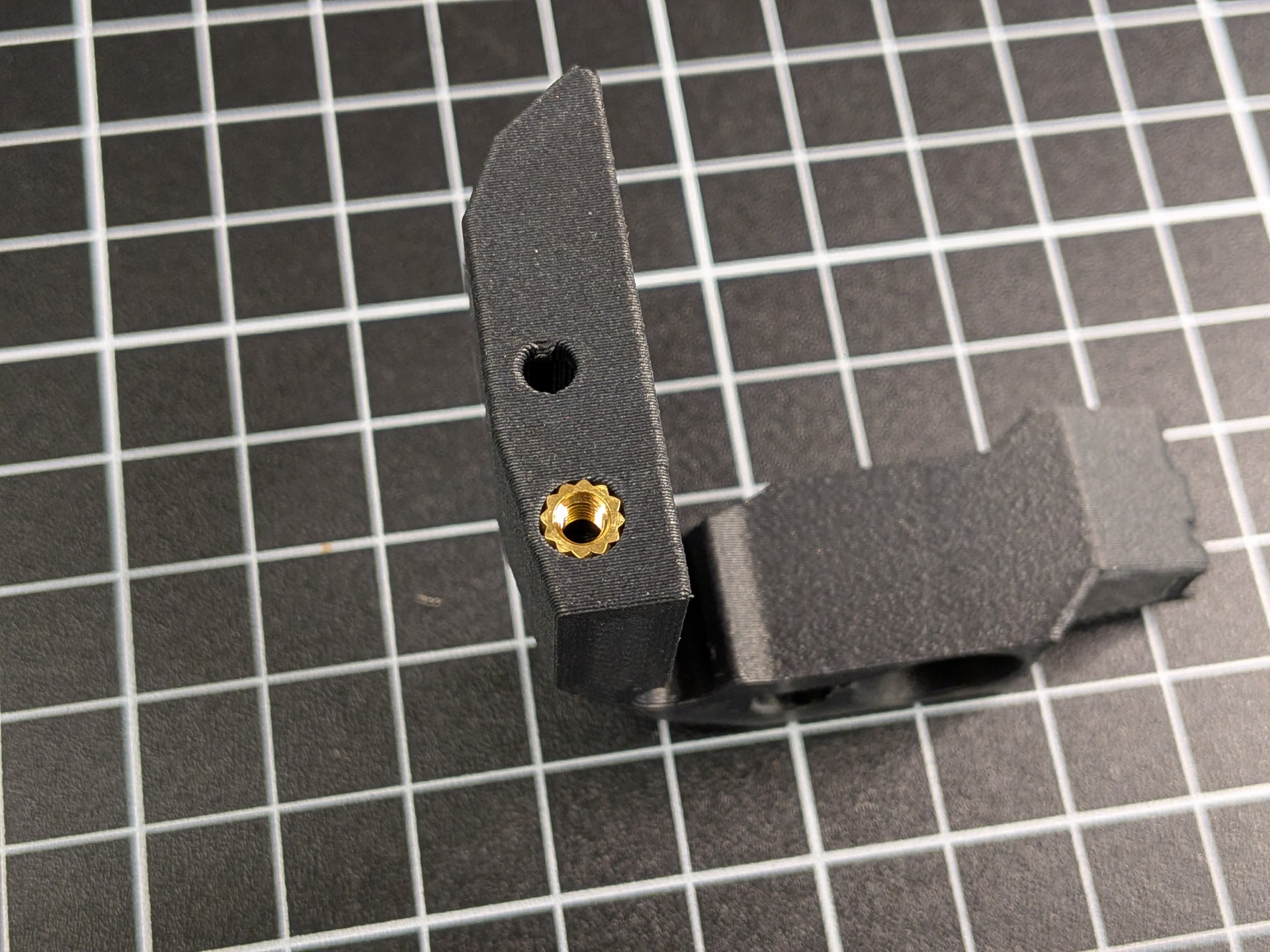

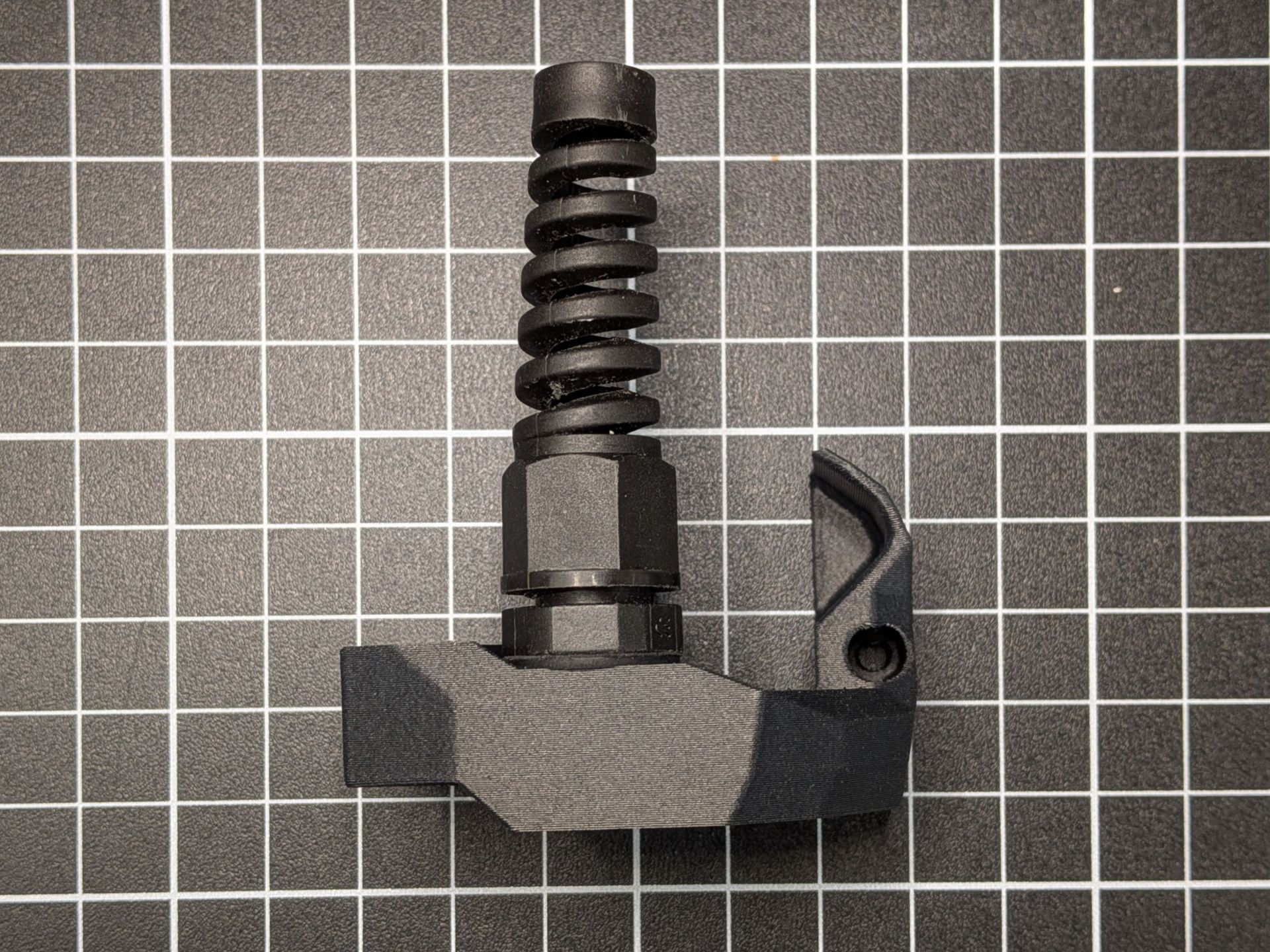

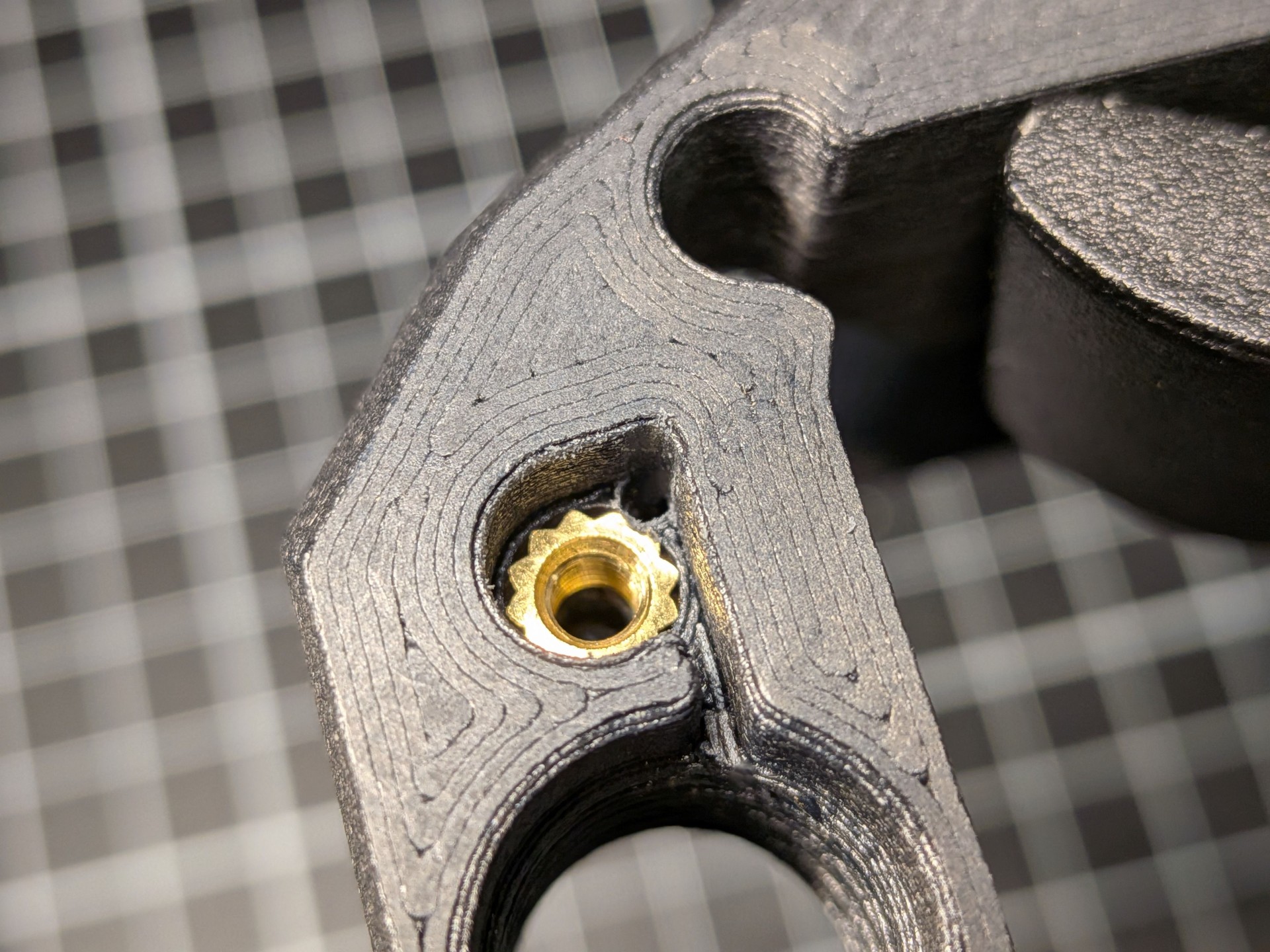

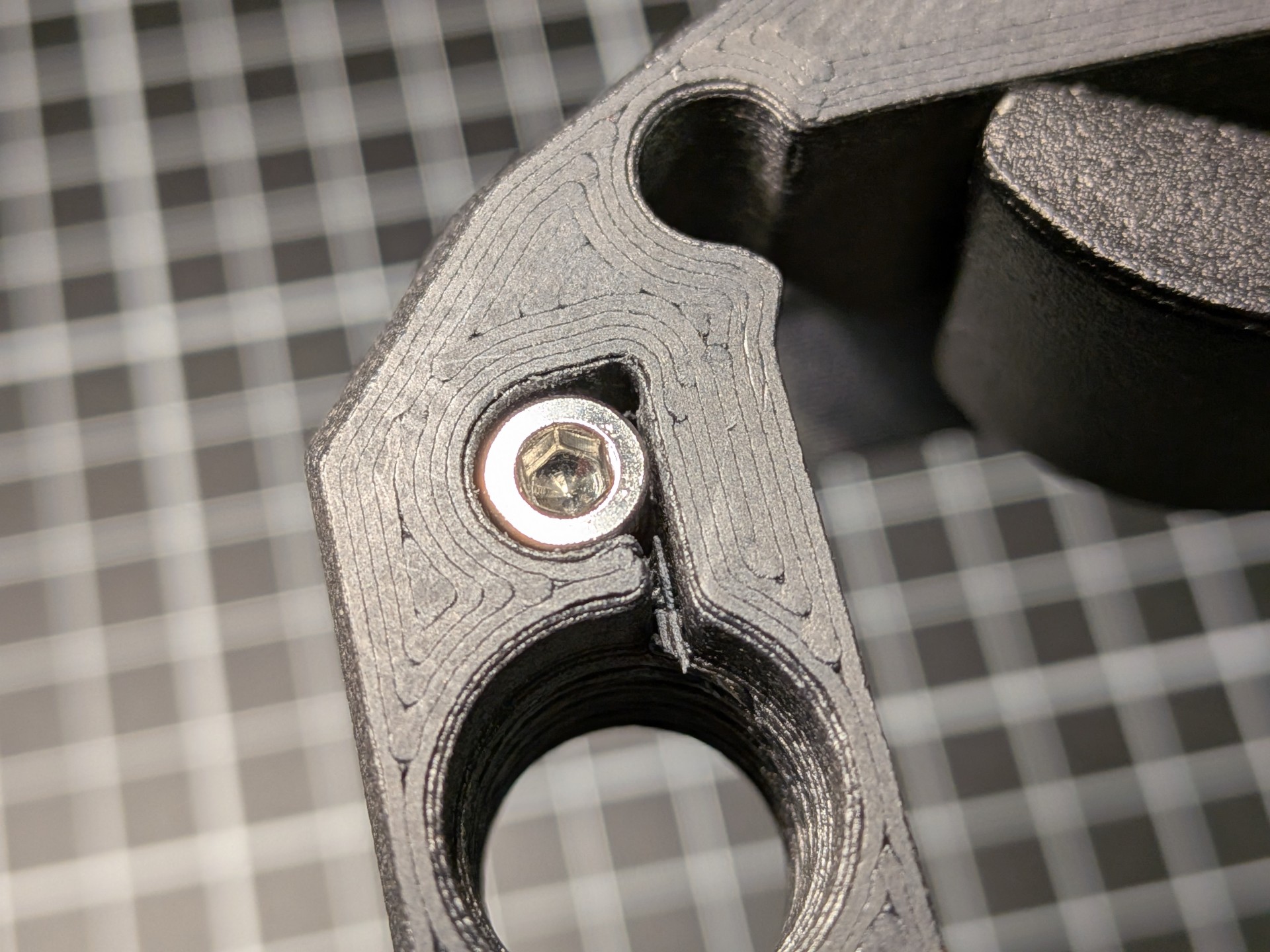

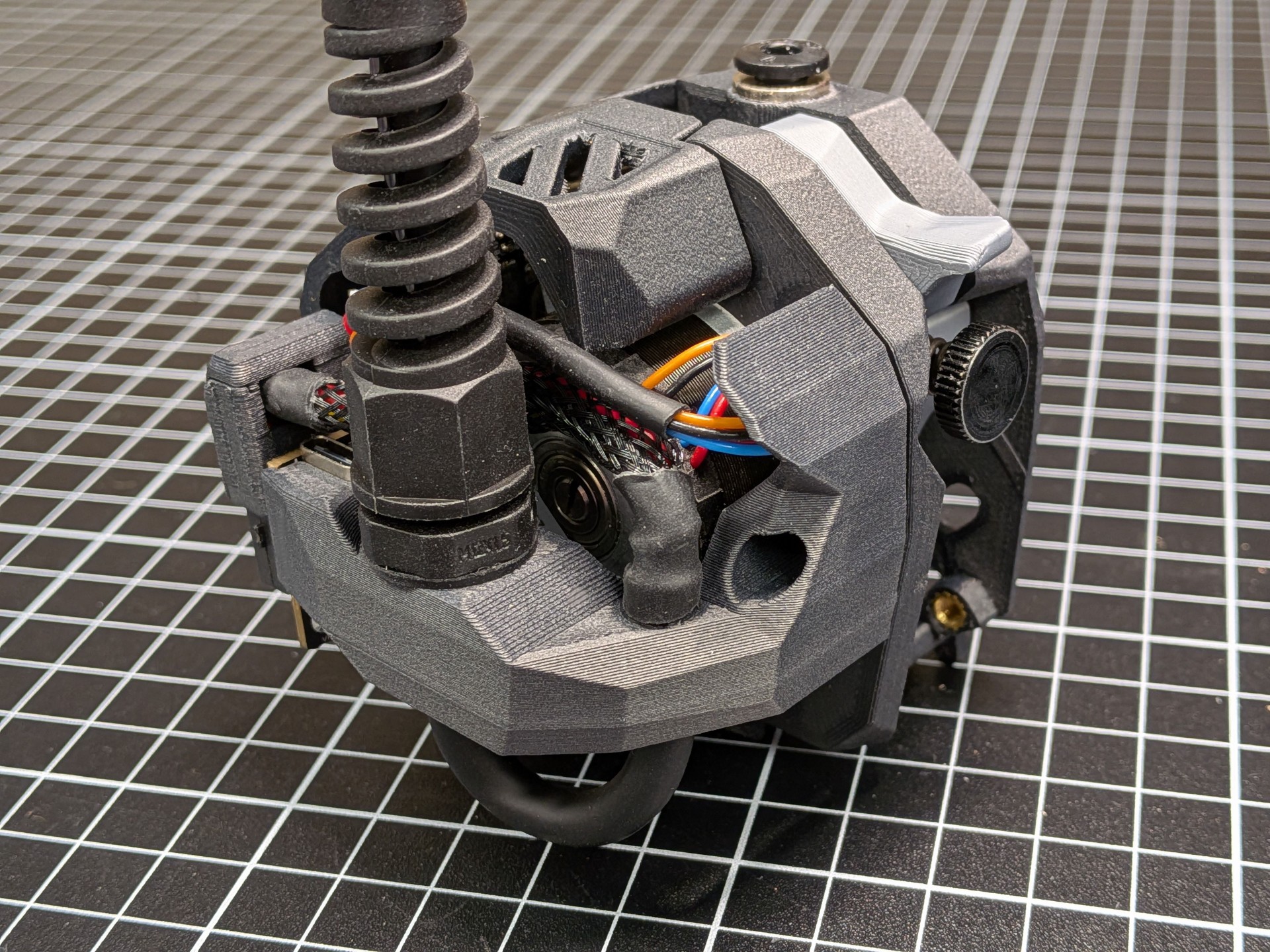

缆索桥：

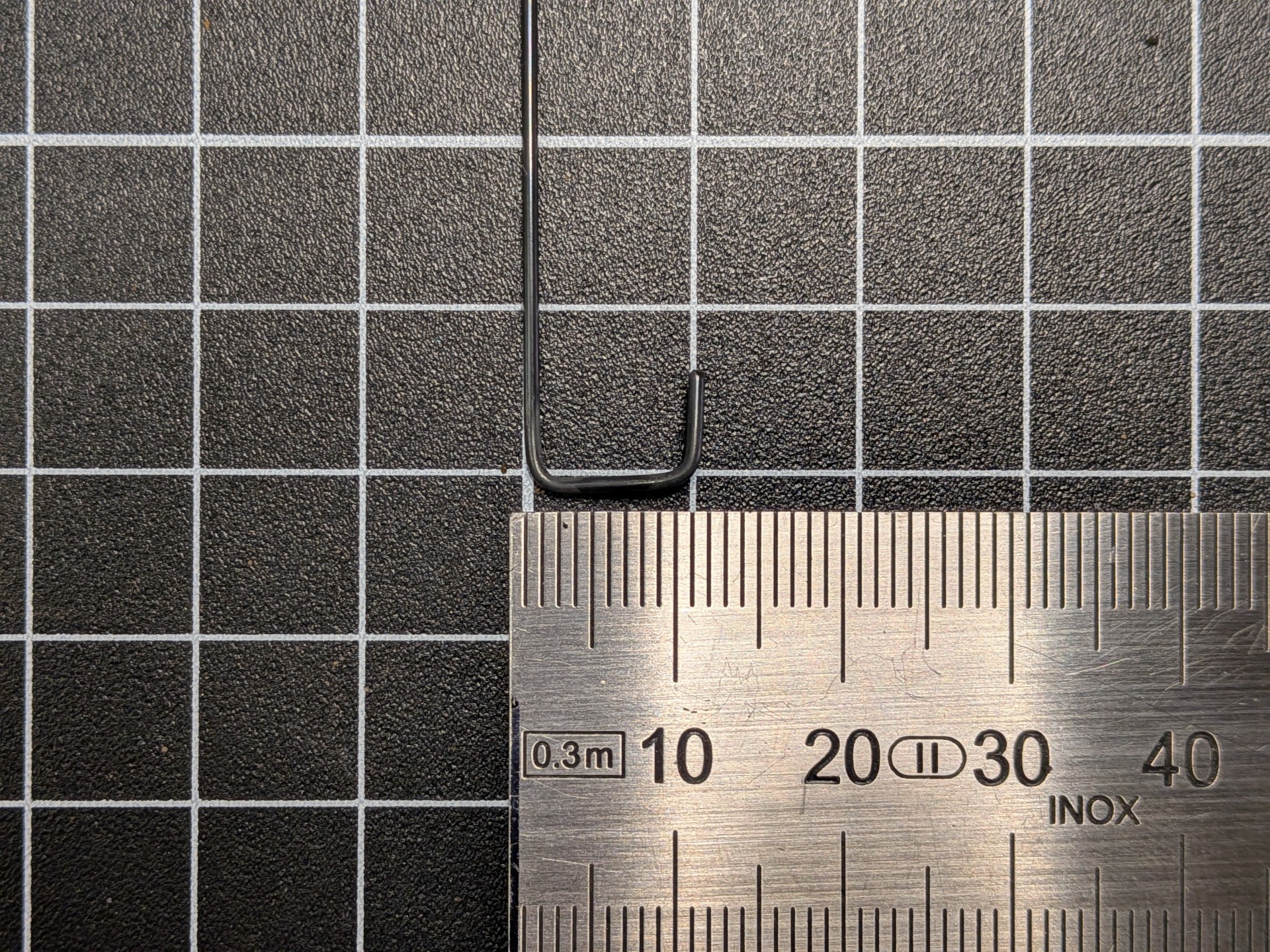

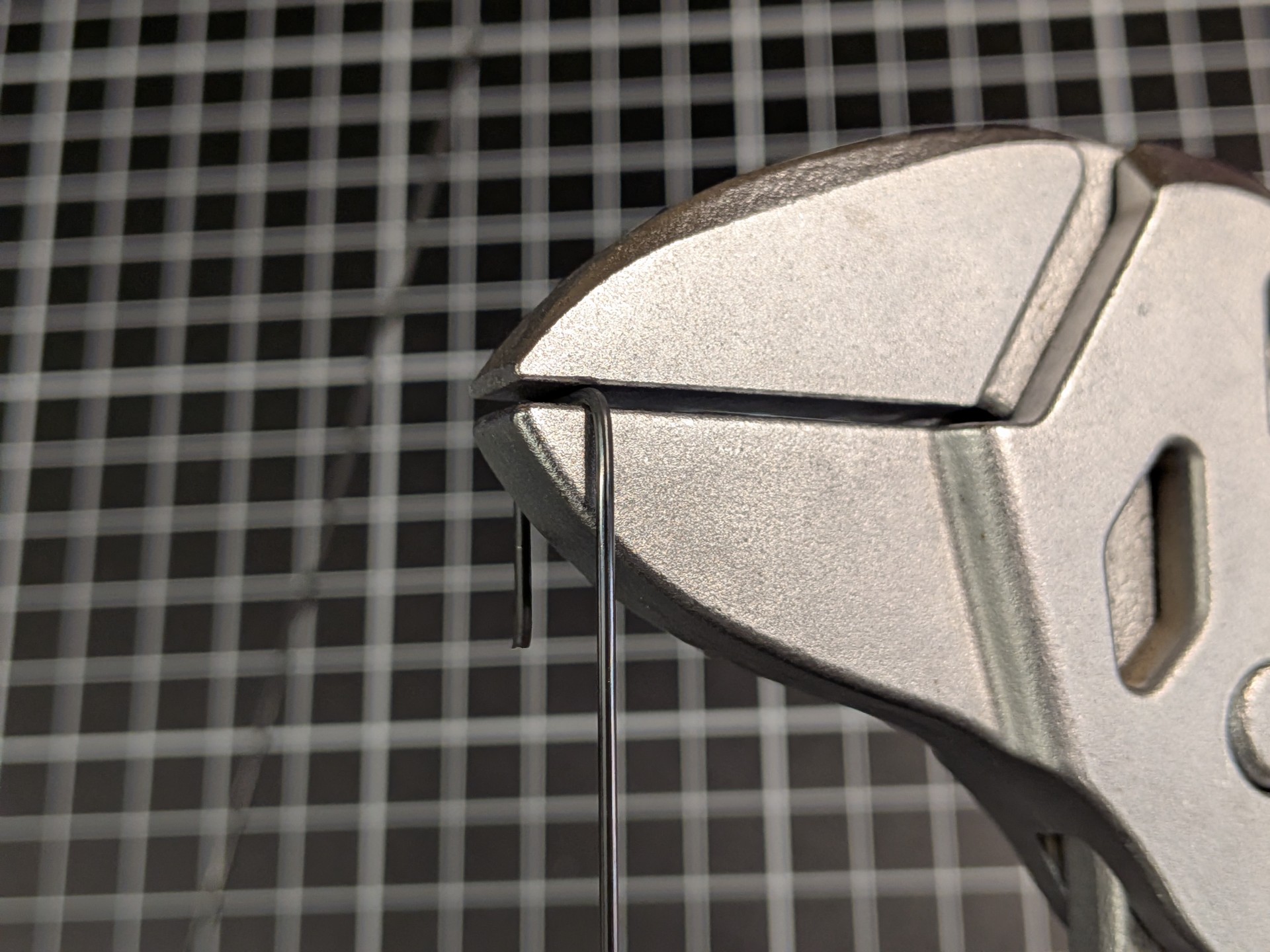

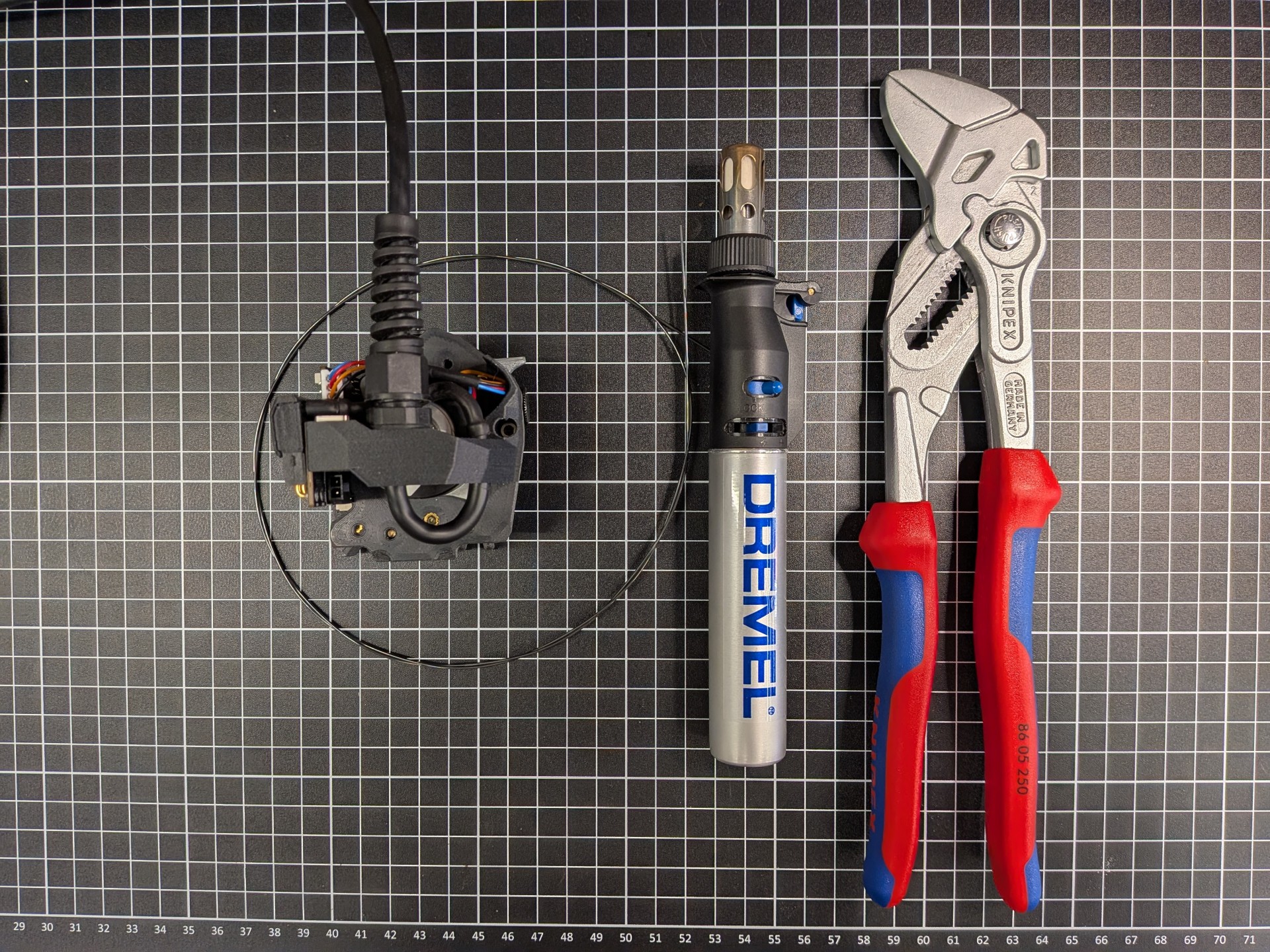

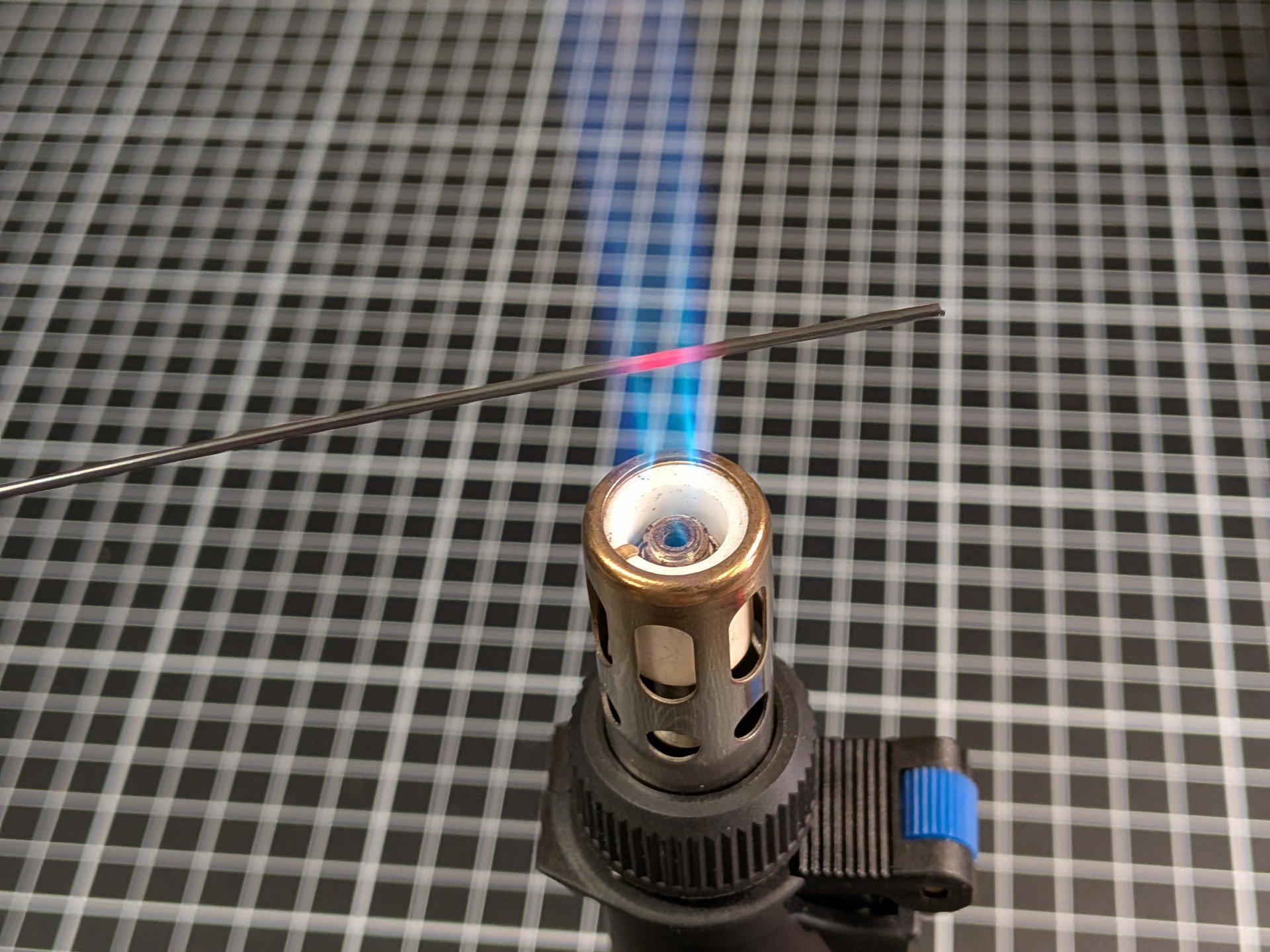

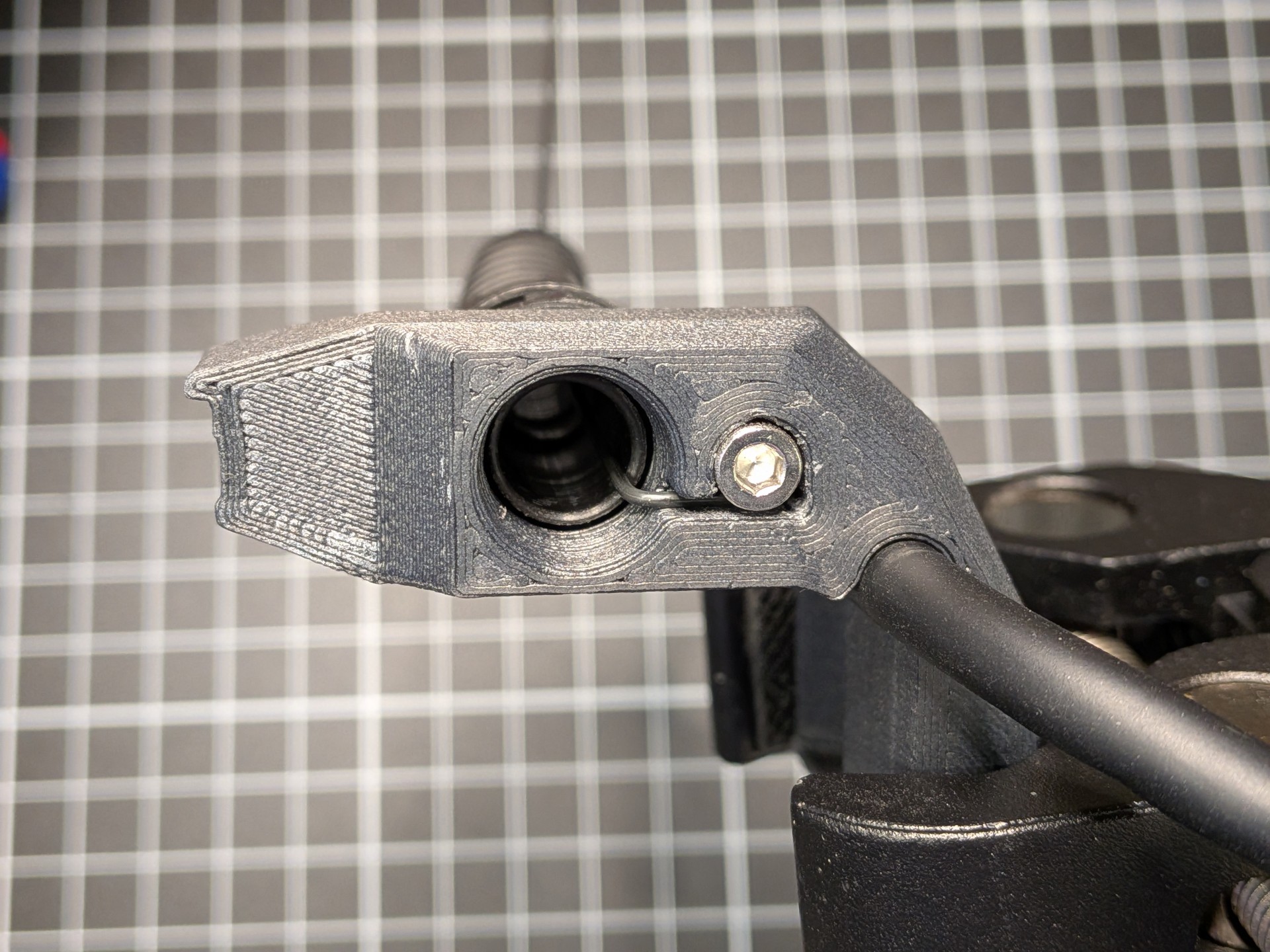

选配件：镍钛合金 / 钢琴琴弦

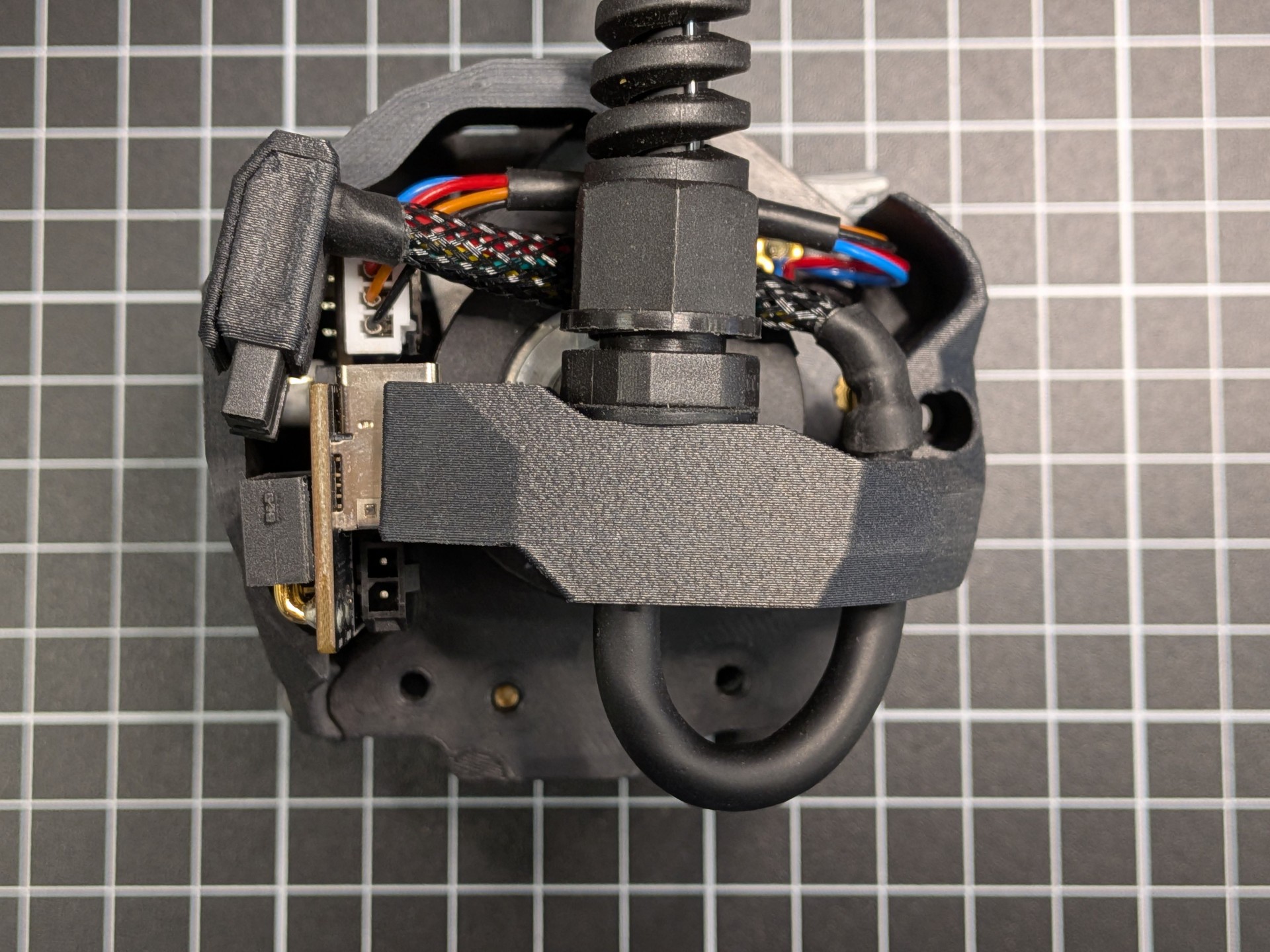

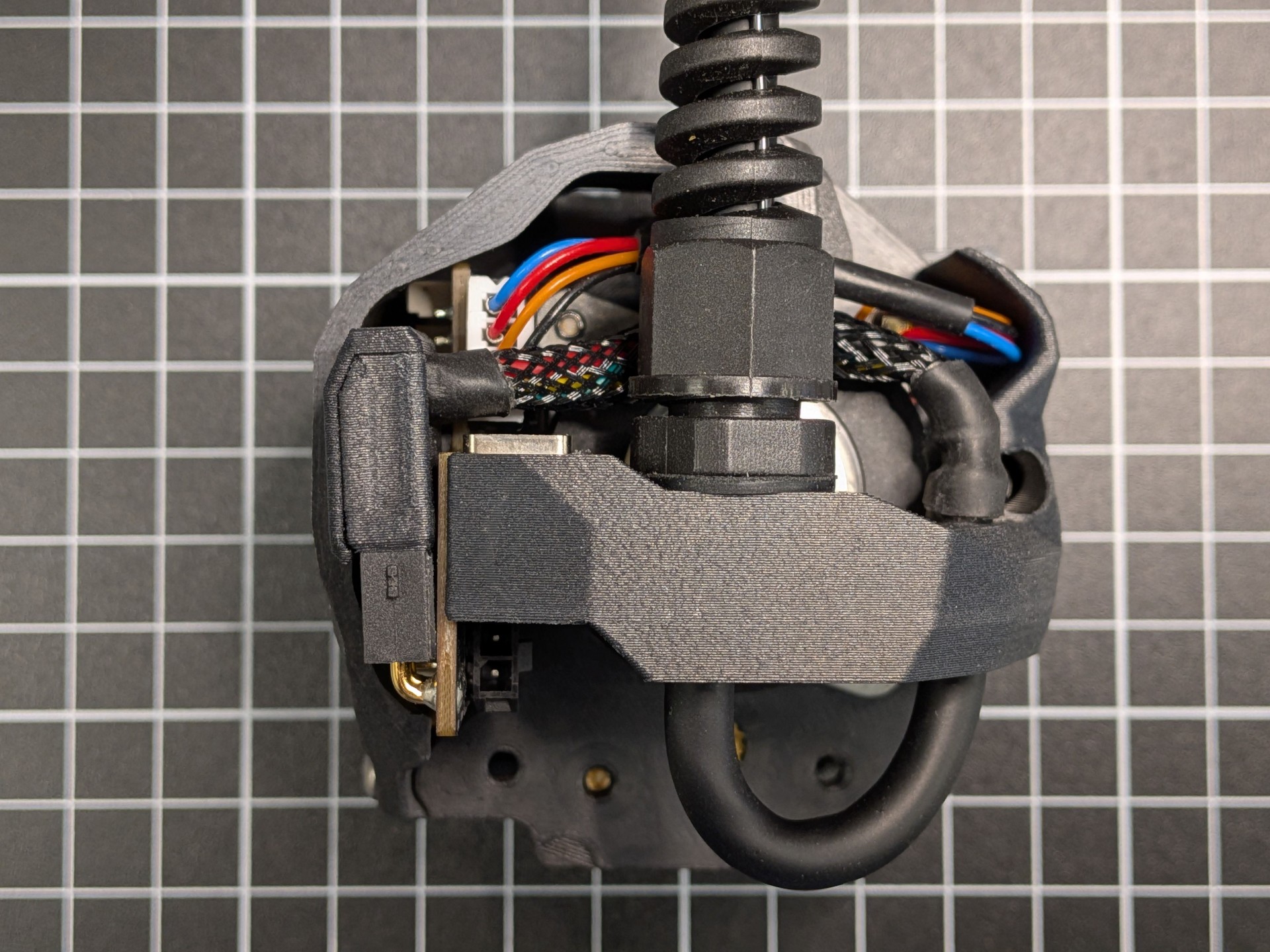

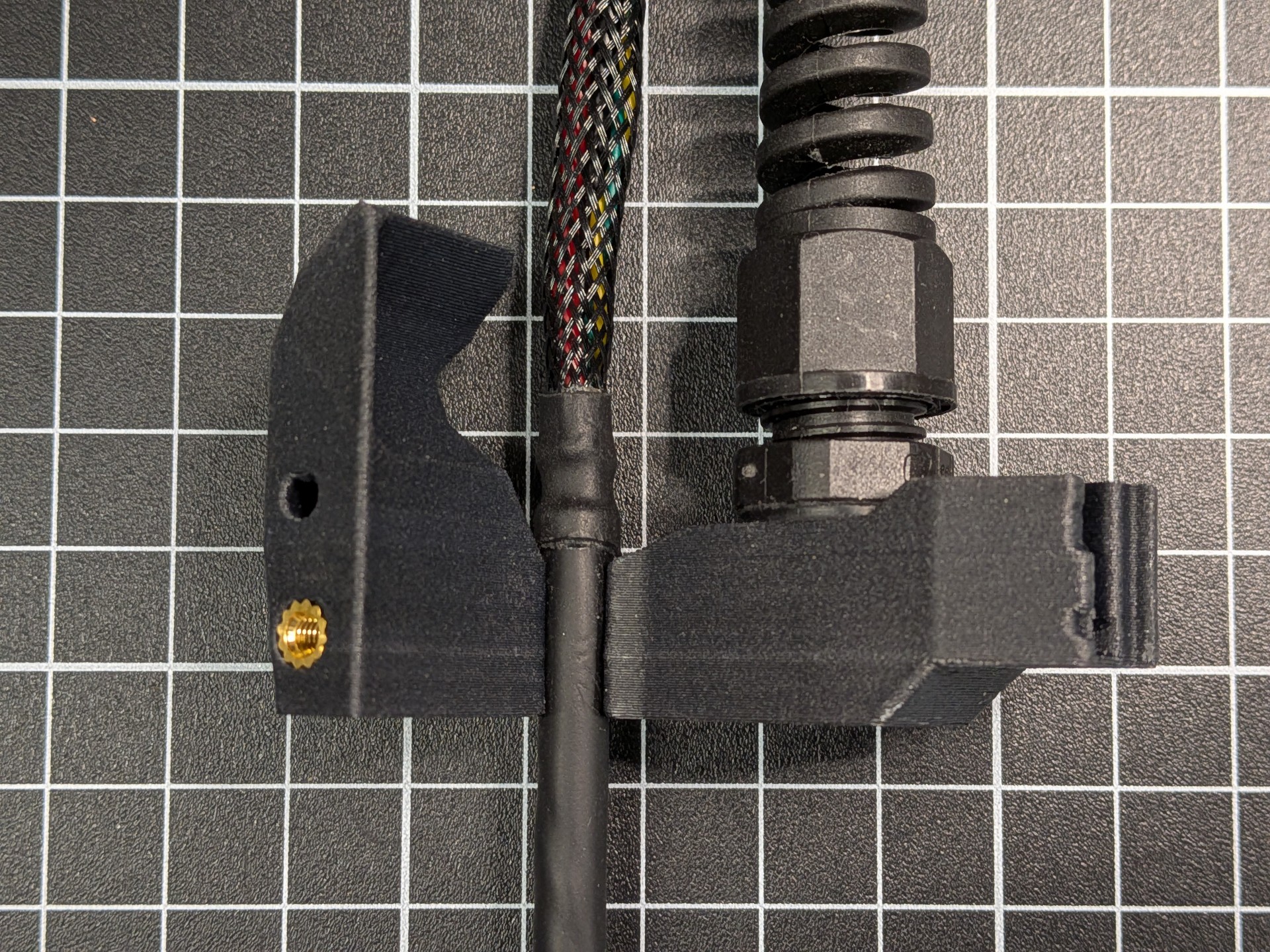

脐带线布线：

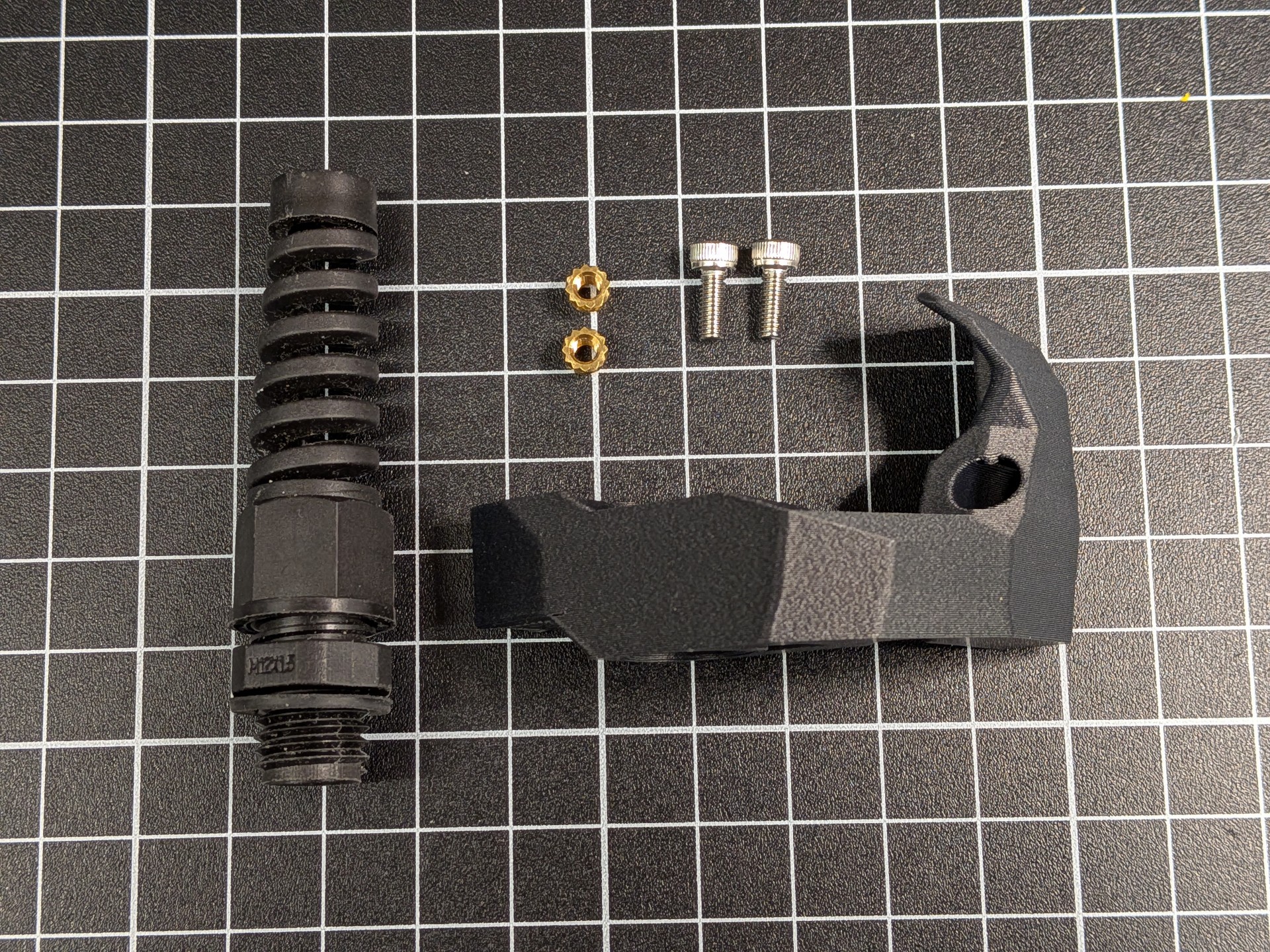

物料清单

• 2个M3x5x4热套插件(适用于Voron 3D打印机)

• 3枚M3x8六角头螺丝

• 钢丝：1毫米镍钛合金钢丝

打印设置

只需使用你的标准VORON打印设置即可。
